4.5 Ciclos de pr
ofundización
Tronzado
Seleccionar "ciclos de profundización"
Seleccionar "Tronzado"
El ciclo penetra en la pieza giratoria. Si se desea se puede elaborar un
bisel/redondeo en el diámetro exterior.

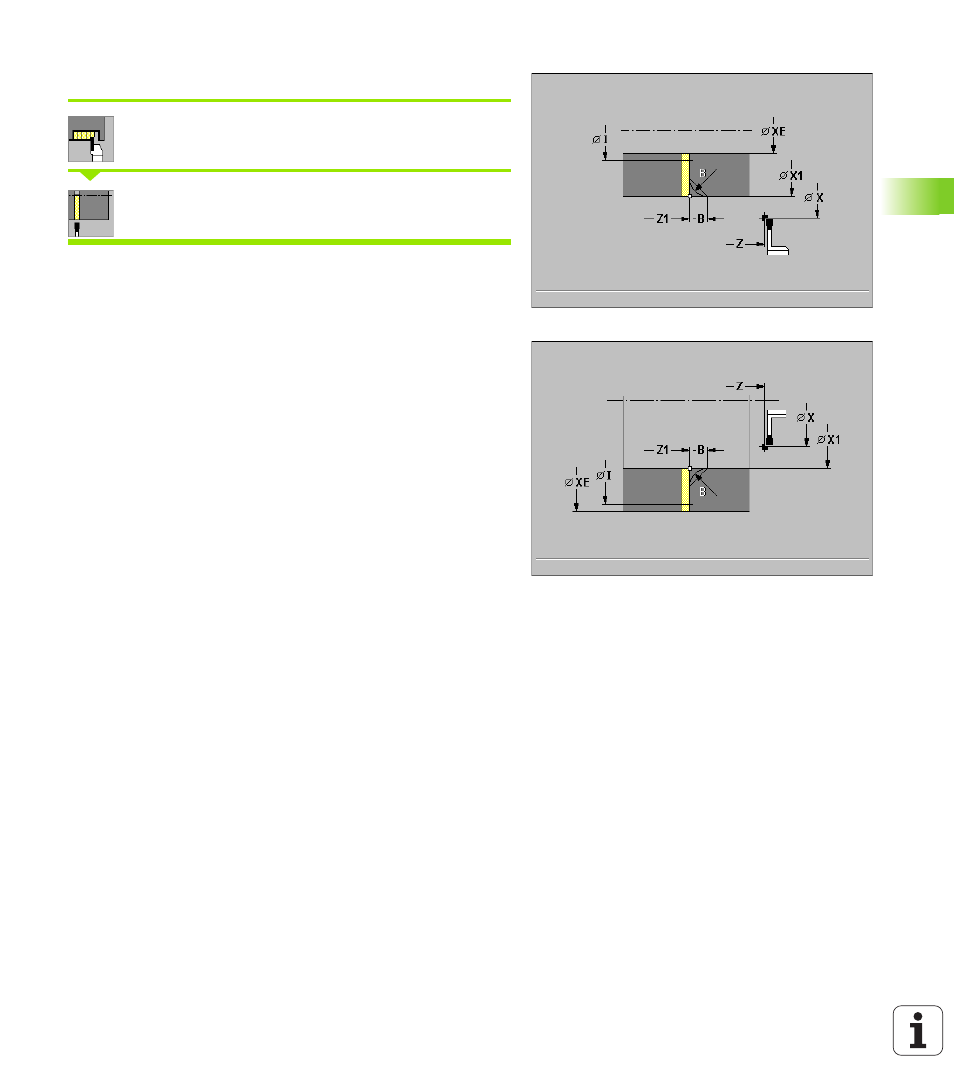

Parámetro de ciclo
 Punto inicial X, Z
 X1, Z1 Punto de esquina del contorno
 Dimetro interior XE (tubo)
 Diámetro de reducción del avance I
 Bisel/redondeo B
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
 Avance reducido E
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
Ejecución del ciclo
1 se aproxima desde "X, Z“ hasta la distancia de seguridad
2 si está definido, penetra hasta la profundidad del bisel o del
redondeo y general el bisel/redondeo
3 se desplaza con un avance – según los parámetros de ciclo
„ hasta el centro de giro o
„ hasta el "diámetro interior (tubo) XE"
Si se realiza la reducción del avance, el MANUALplus conmuta
desde "I" al "avance reducido E".
4 sube a la superficie transversal y regresa al punto inicial
