112 4 Programación de ciclos
4.4 Ciclos de ar
ra
nque de vir
u
ta

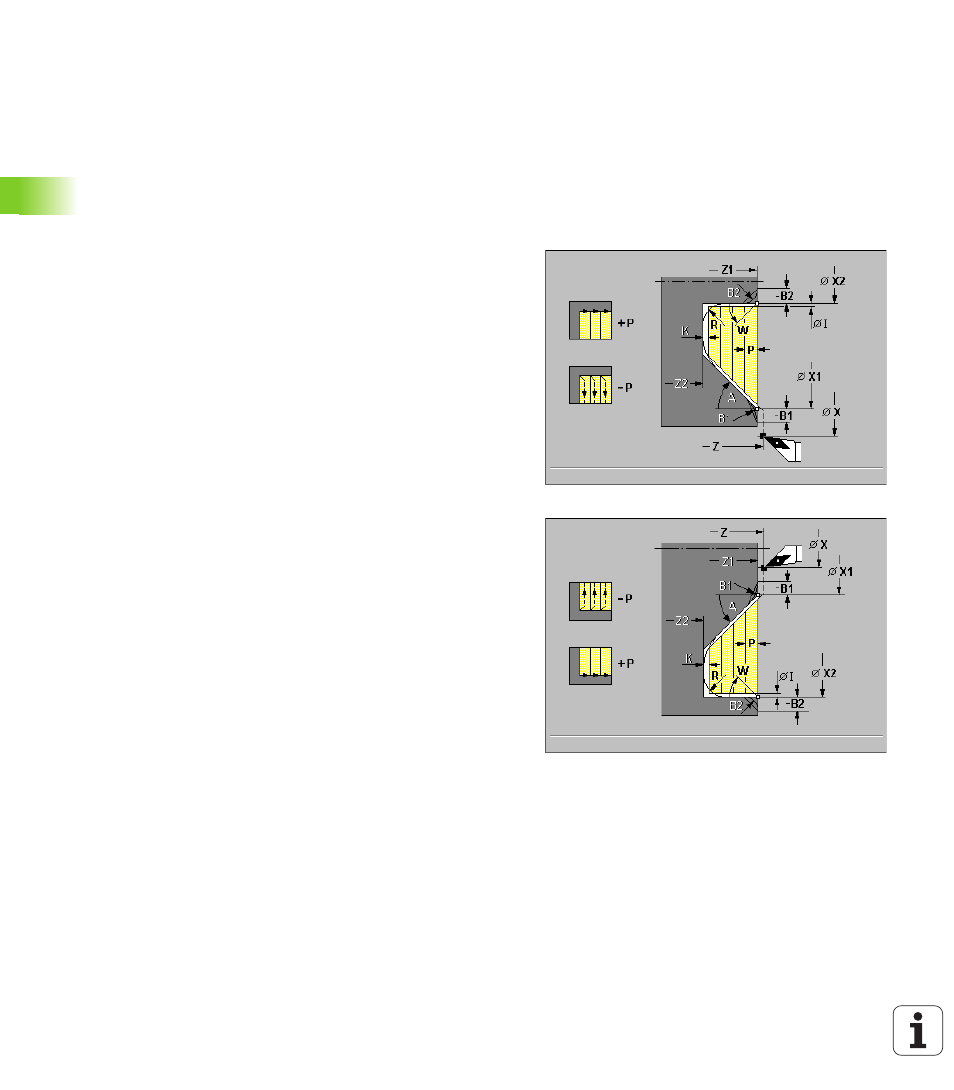

 W Angulo final: campo: 0° <= W < 90°
 R Redondeo
 Bisel/Redondeo B1, B2 (B1 Inicio del contorno; B2 final del
contorno)
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
 I, K Sobremedida X, Z
Con los siguientes parámetros seleccionables se definen:
„ W: Bisel al final del contorno
„ R: Redondeo (en ambas esquinas del fondo del contorno)
„ B1: Bisel/redondeo al inicio del contorno
„ B2: Bisel/redondeo al final del contorno
Ejecución del ciclo
1 se calcula la subdivisión del corte (aproximación)
2 se aproxima desde "X, Z" paralelo al eje para el primer corte
3 profundiza con avance reducido en el "ángulo de profundización A"
4 se desplaza con un avance hasta el "punto final Z2“, o bien hasta
el "punto final X2“ o hasta un elemento cualquiera del contorno
5 dependiendo del signo "P":
„ P>0: repasa el contorno
„ P<0: se eleva en un ángulo de 45°
6 retrocede y se aproxima de nuevo al siguiente paso
7 se repite 3...6, hasta alcanzar el "punto final X2" o bien el "punto
final Z2“
8 regresa paralelo al eje al pto. inicial
