104 4 Programación de ciclos
4.4 Ciclos de ar
ra
nque de vir
u
ta

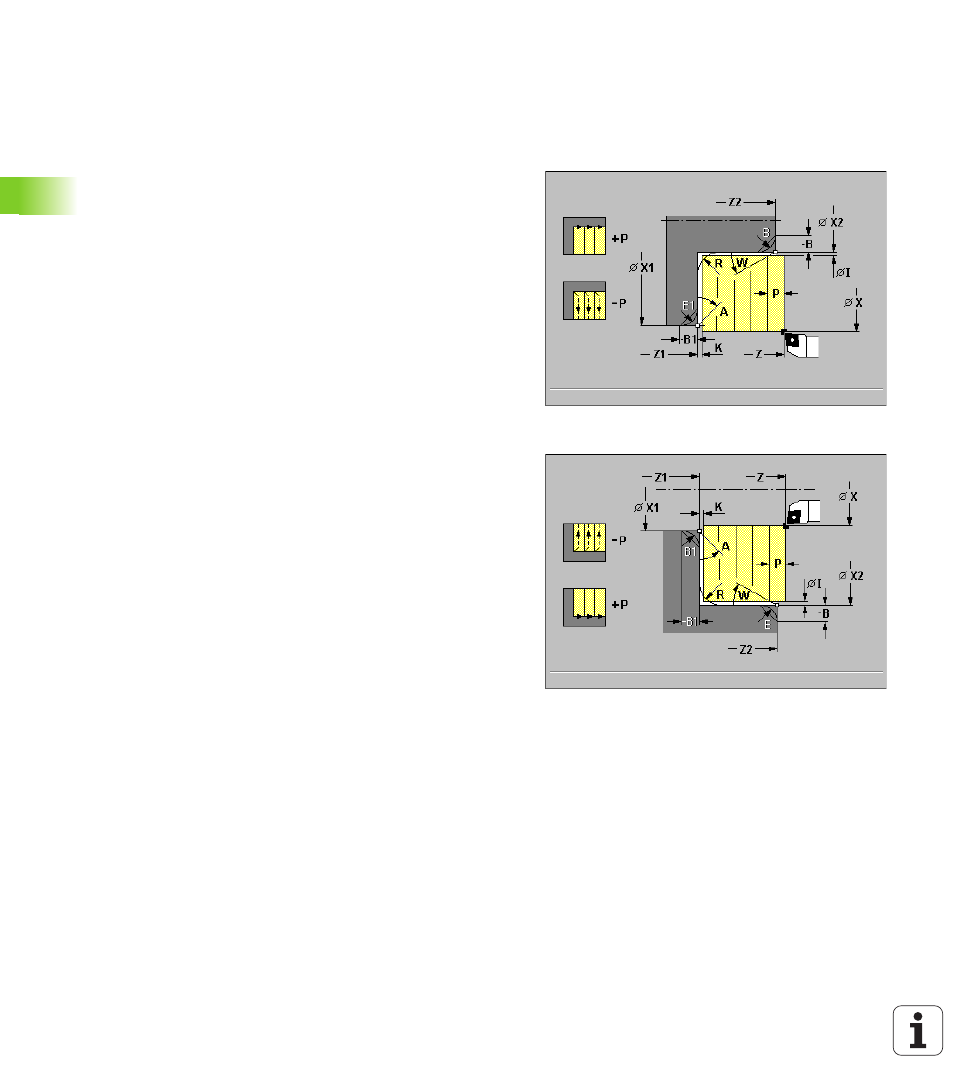

Con los siguientes parámetros seleccionables se definen:
„ A: Bisel al inicio del contorno
„ W: Bisel al final del contorno
„ R: Redondeo
„ B: Bisel/redondeo al final del contorno
„ B1: Bisel/redondeo al inicio del contorno
Ejecución del ciclo
1 se calcula la subdivisión del corte (aproximación)
2 se aproxima desde "X, Z" para el primer corte
3 se desplaza con un avance hasta el "punto final Z2“, o bien hasta
el "punto final X2“ o hasta un elemento cualquiera del contorno
4 dependiendo del signo "P":
„ P>0: repasa el contorno
„ P<0: se eleva en un ángulo de 45°
5 retrocede y se aproxima de nuevo
6 se repite 3...5, hasta alcanzar "X1" o bien "Z1“
7 regresa paralelo al eje al pto. inicial
