HEIDENHAIN MANUALplus 4110 387
6.22 Mecanizado de modelos

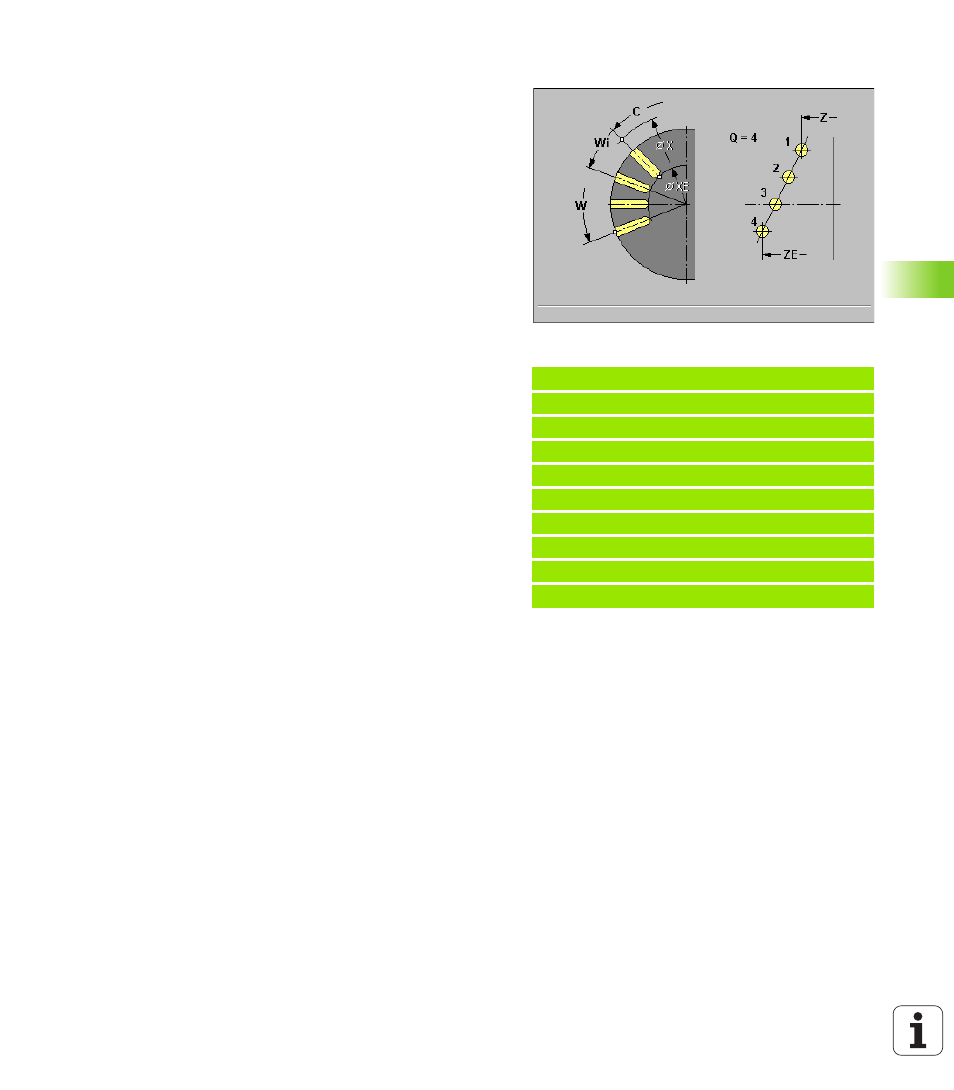

Modelo lineal en superficie envolvente G744
G744 genera un modelo lineal de taladrado o figuras con distancias
equidistantes sobre la superficie envolvente.
Combinaciones paramétricas para la definicióin del punto inicial o de
las posiciones del modelo:
„ Punto inicial del modelo: Z y C
„ Posiciones del modelo:
„ W y Q
„ Wi y Q
Si no indica "XE", se pasa al ciclo de taladrado/fresado o la descripción
de la figura de la siguiente frase NC. Con este principio se combina la
descripcióin del modelo con ciclos de taladrado (G71, G74, G36) o
fresados (definiciones de figuras G314, G315, G317).
Parámetro
 Punto inicial Z (coordenadas polares)
 Angulo inicial C (coordenadas polares)
 Punto inicial X del taladrado/fresado (cota del diámetro)
 Punto final XE del taladrado/fresado (cota del diámetro)
 Punto final ZE del modelo (por defecto: Z)
 Angulo final W del modelo – sin datos: Los taladros/las figuras se
disponen regularmente sobre el contorno
 Angulo final Wi: Incremento angular - Distancia a la próxima
posición
 Número Q de taladros/figuras (por defecto: 1)
Ejemplo: G744
%744.nc
[G744]
N1 T60 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G744 X102 Z-10 ZE-35 C0 W270 Q5
N6 G71 X102 K7
N7 M15
FINAL
