HEIDENHAIN MANUALplus 4110 243
5.2 Edición de cont
or
nos ICP

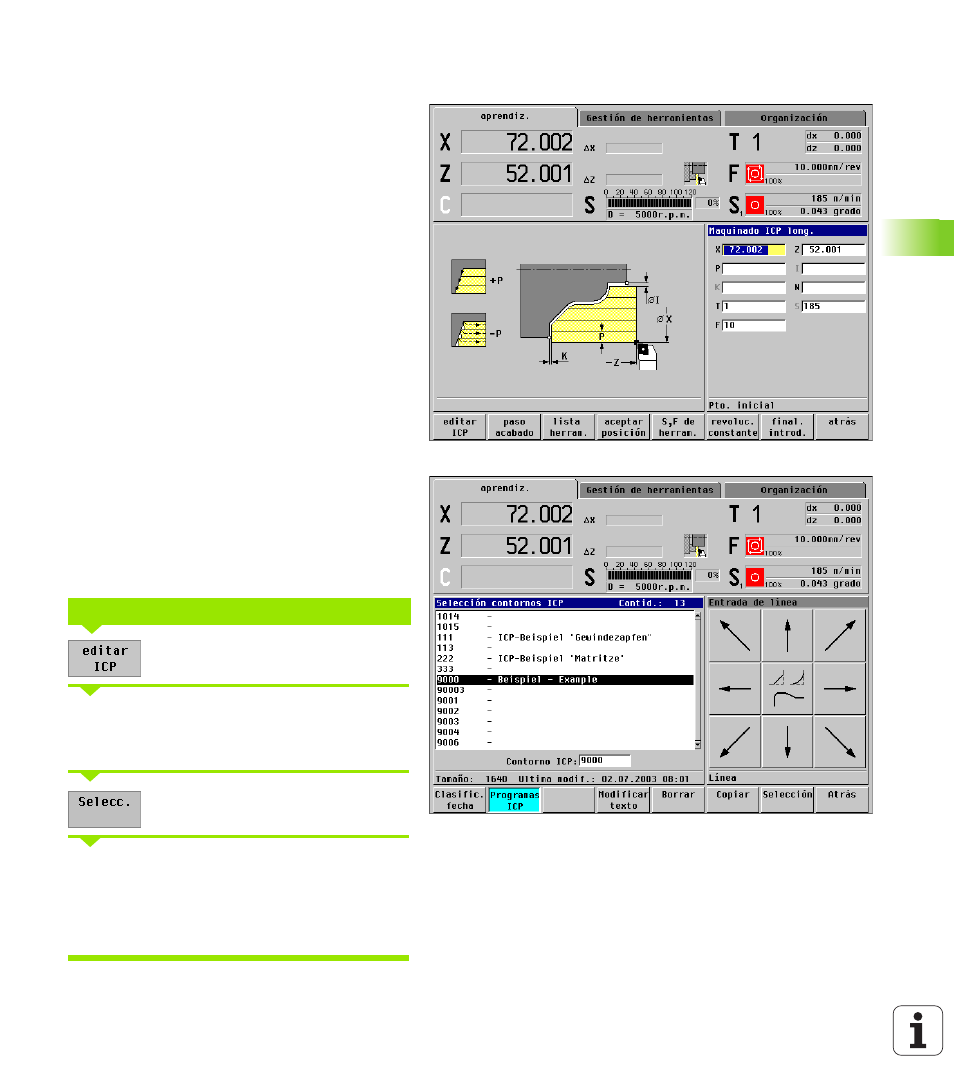

5.2 Edición de contornos ICP
Un contorno ICP se compone de la definición de
elementos individuales del contorno. Cada contorno
ICP contiene un número fijo y una corta definición. Un
contorno ICP está agrupado en un ciclo ICP.
Un contorno ICP se genera mediante la introducción
secuencial de los elementos individuales del
contorno. El punto inicial se determina en la
descripción del primer elemento. El punto final se
determina mediante el punto final del último elemento
del contorno.
Los contornos existentes se pueden completar o
modificar.
Los elementos del contorno/contornos parciales
introducidos se muestran inmediatamente. Mediante
funciones de lupa y desplazamiento se ajusta a su
gusto la representación.
Los contornos ICP se seleccionan en "Selección de
contornos ICP" o bien se predetermina un número de
contorno ICP (campo de introducción "Contorno ICP").
Entre la lista de contornos ICP y el campo de
introducción "Contorno ICP" se cambia con "Enter" o
con "Flecha arriba/abajo".
Se pueden generar/mecanizar varios contornos ICP
unos tras otros. Tras salir del editor ICP se acepta en
el ciclo el último "número de contorno ICP"
mecanizado.
Los contornos ICP se pueden copiar o borrar (véase
“Gestión de programas" en pág. 75).
Pulsar Edit ICP
„ Predeterminar un nuevo número de contorno ICP o
„ seleccionar un número de contorno ICP existente
Pulsar Selección
El editor ICP
„ está preparado para la nueva introducción de un
contorno o
„ muestra el contorno ya existente y lo prepara para
el mecanizado.
Llamada al editor ICP
