Modelo de taladro/fresado circular axial

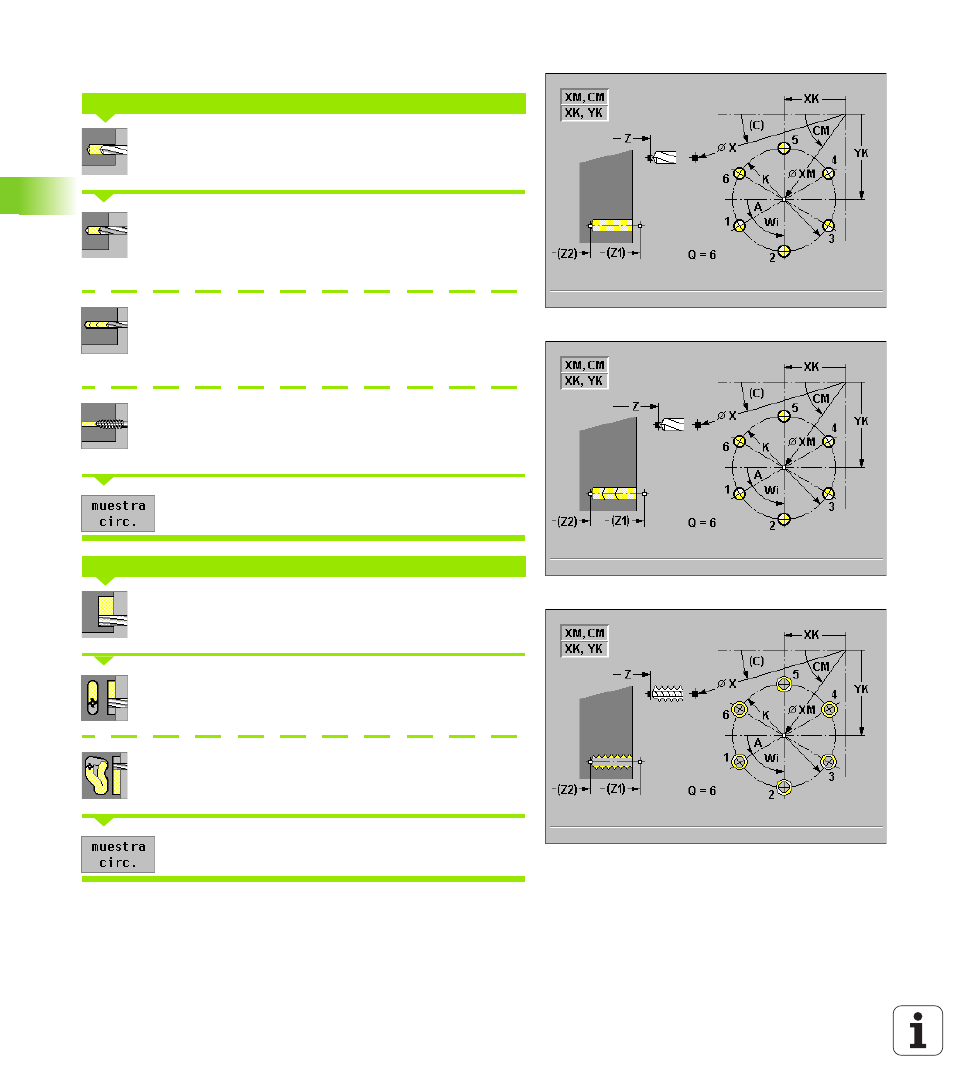

Seleccionar "Taladrar"
Seleccionar "Taladrado axial" (imagen arriba a la
derecha)
Seleccionar "Taladrado profundo axial" (imagen del
centro a la derecha)
Seleccionar "Roscado axial" (imagen abajo a la
derecha)
Conectar Modelo circular
Seleccionar "Fresado"
Seleccionar "Ranura axial" (imagen superior de la
siguiente pág.)
Seleccionar "contorno axial ICP" (imagen central de la
siguiente pág.)
Conectar Modelo circular
El "modelo circular" se conecta en ciclos de taladrado o fresado para
elaborar modelos de taladrado/fresado con distancias equidistantes
sobre un círculo o arco de círculo en la superficie frontal.
Modelo de taladro circular axial
Modelo de fresado circular axial
