3.4 Ajust
e
de la máquina
Fijar la zona de protección
El MANUALplus comprueba en cada movimiento de trayectoria si la
"zona de protección" (en dirección Z) ha sido dañada. Si es éste el caso,
el movimiento se para y se notifica un error.

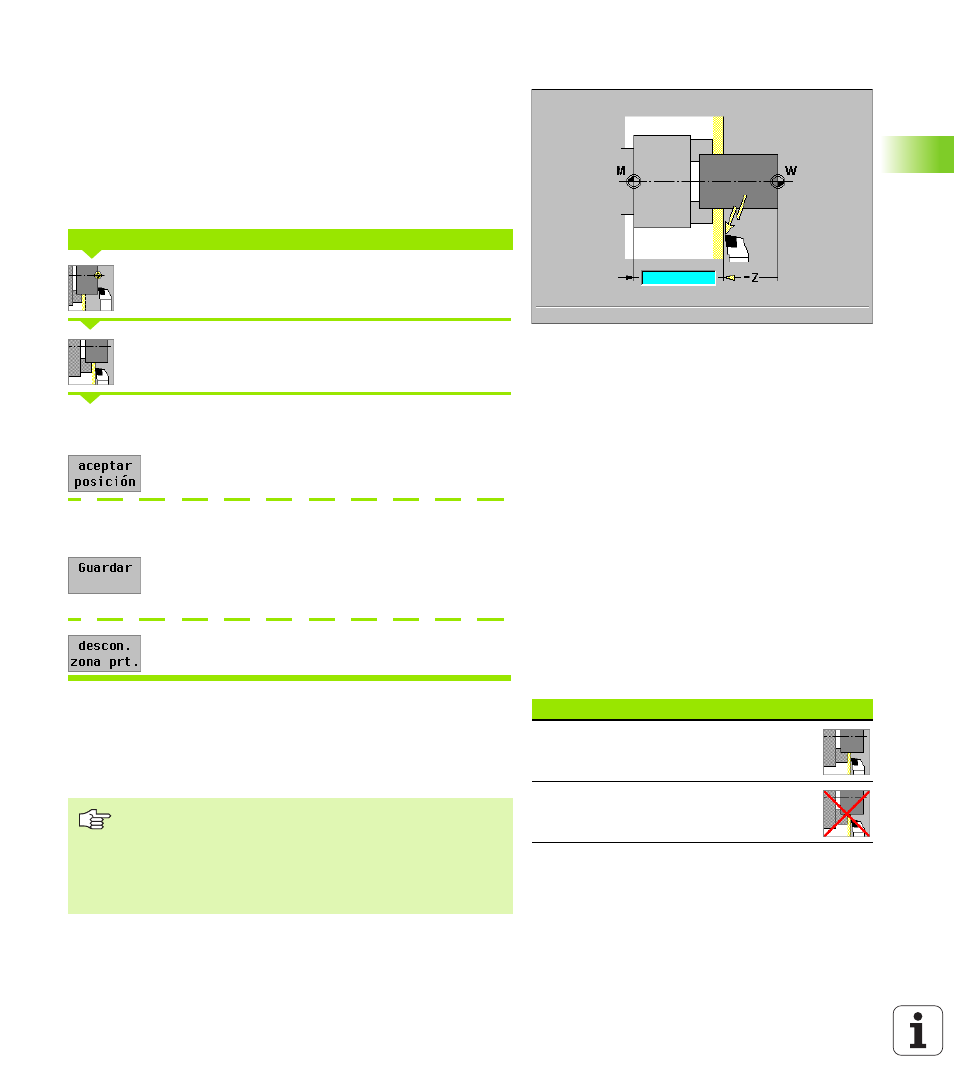

La imagen auxiliar muestra el ajuste actual de la zona de protección:
„ Distancia del punto cero de la máquina a la zona de protección
„ "-99999.000" significa: la zona de protección (en dirección Z) no se
supervisa
Selecionar "Ajustes"
Seleccionar "Fijar zona de protección"
El desplazamiento a la "zona de protección" con las teclas cursoras o
bien con el volante
define esta posición como zona de protección
Introducir la posición de la zona de protección de forma relativa al
punto cero de la pieza (campo: "Coordenada Z del punto de medición")
acepta la posición introducida como zona de
protección
Desconectar la supervisión de la zona de protección
Visualización del estado de la zona de protección
El elemento 9 de visualización de la pantalla de la máquina muestra el
estado actual de la supervisión de la zona de protección (véase
“Parámetros de configuración" en pág. 435 - Parámetro de control
301).
Fijar zona de protección/Desconectar la supervisión
Estado de zona de protección Símbolo
Supervisión activa de la zona de
protección
Supervisión inactiva de la zona de
protección
„ En la ventana de introducción abierta "Fijar zona de
protección", la supervisión de la zona de protección está
inactiva.
„ En la programación DIN se puede desconectar la
supervisión de la zona de protección con M417 y volver
a conectar con M418.
