Arranque de viruta de acabado longitudinal/
transversal
Seleccionar "arranque de viruta longitudinal/
transversal"

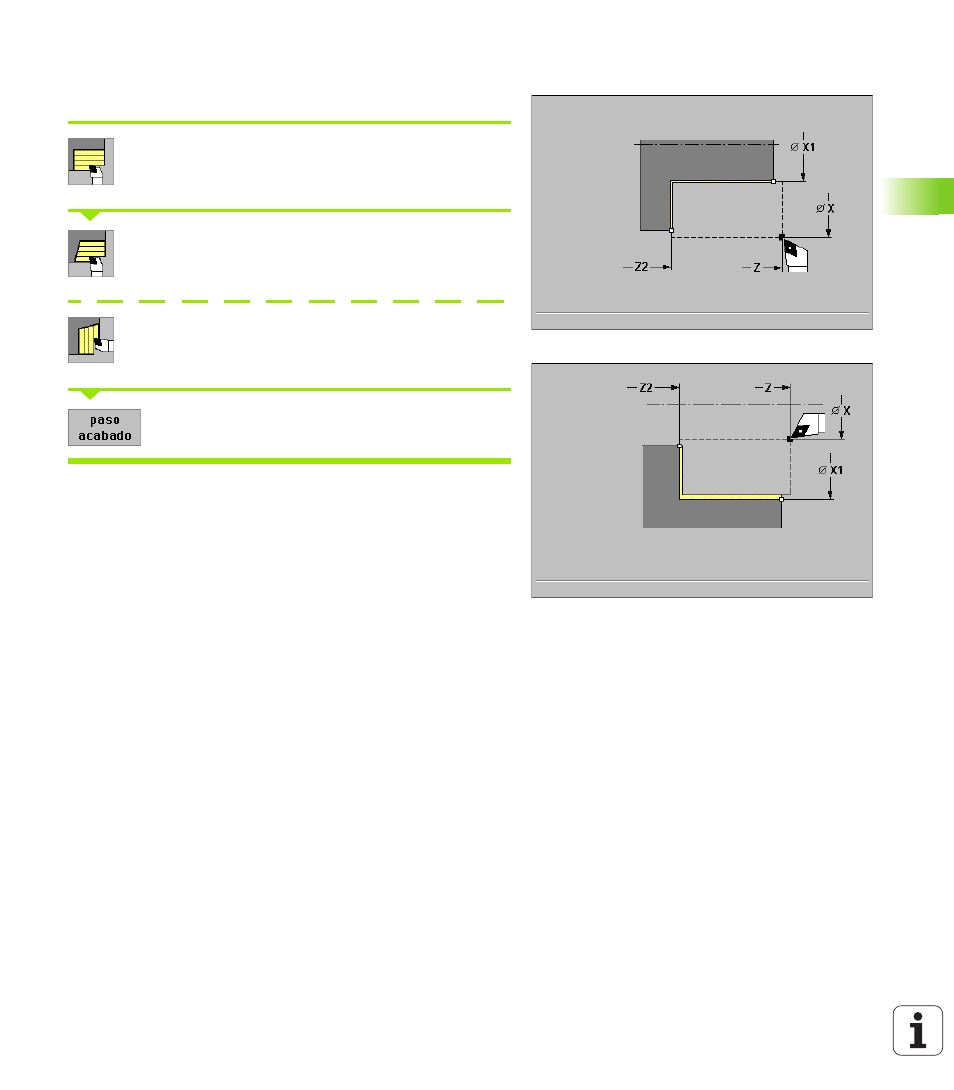

Seleccionar "Arranque de viruta longitudinal"
(imágenes de la derecha)
Seleccionar "Arranque de viruta transversal"
(imágenes de la siguiente pág.)
Conectar Proceso de acabado
El ciclo "acabado longitudinal" realiza el acabado de la sección del
contorno de "X1" a "Z2".
El ciclo "acabado transversal" realiza el acabado de la sección del
contorno de "Z1" a "X2".
La herramienta regresa al final del ciclo al punto inicial.
Parámetro de ciclo
Punto inicial X, Z
Punto inicial del contorno X1
(acabado longitudinal)
Punto final del contorno Z2
(acabado longitudinal)
Punto inicial del contorno Z1
(acabado transversal)
Punto final del contorno X2
(acabado transversal)
T Número de la herramienta
S Revoluciones/Velocidad de corte
F Avance de giro
Ejecución del ciclo en "Acabado longitudinal"
1
se desplaza en dirección transversal desde "X, Z" hasta el "punto
inicial X1"
2
realiza el acabado en dirección longitudinal y luego transversal
3
regresa en dirección longitudinal al pto. inicial
