HEIDENHAIN MANUALplus 4110 389
6.22 Mecanizado de modelos

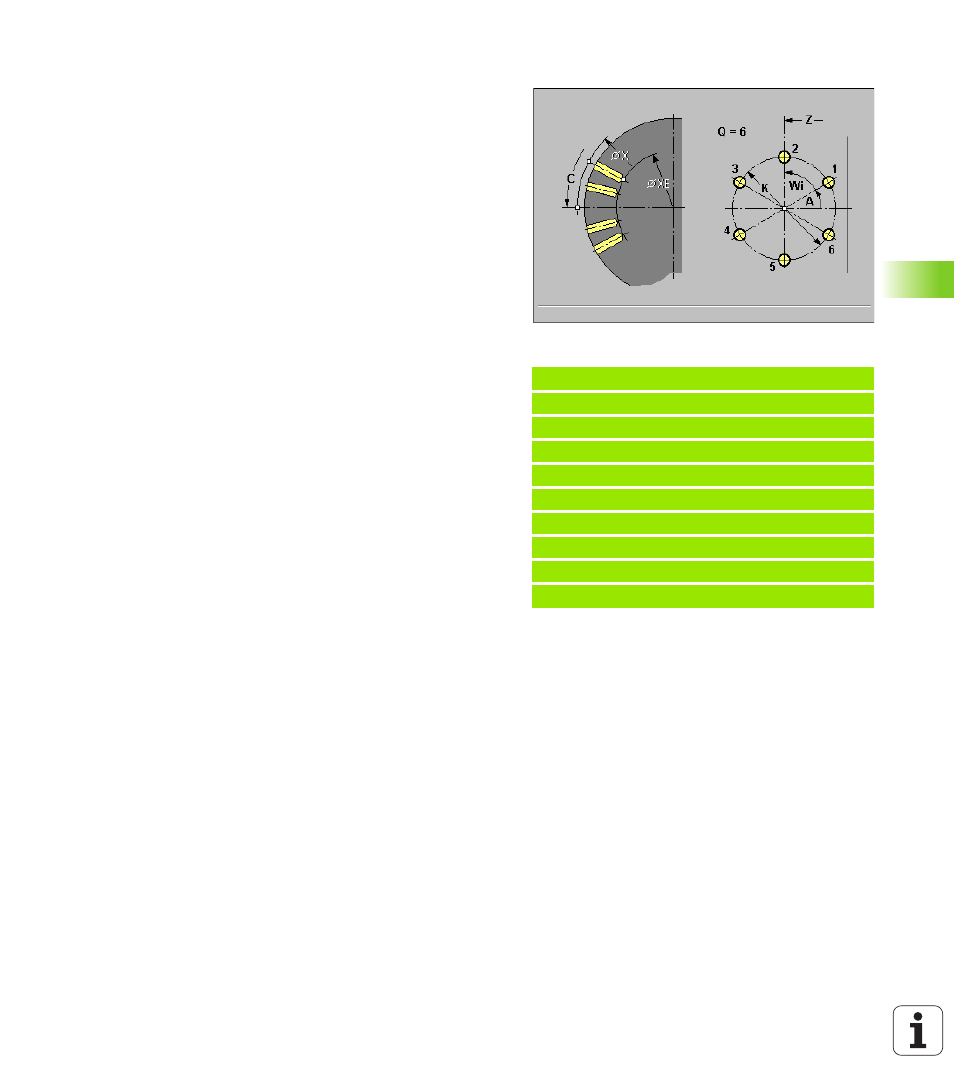

Modelo circular en superficie envolvente G746
G746 genera modelos de taladrado o figuras con distancias
equidistantes sobre un círculo o arco de círculo sobre la superficie
envolvente.
Combinaciones paramétricas para la definición del punto central del
modelo o de las posiciones del modelo:
„ Punto central del modelo: Z y C
„ Posiciones del modelo:
„ W y Q
„ Wi y Q
Si no indica "XE", se pasa al ciclo de taladrado/fresado o la descripción
de la figura de la siguiente frase NC. Con este principio se combina la
descripcióin del modelo con ciclos de taladrado (G71, G74, G36) o
fresados (definiciones de figuras G314, G315, G317).
Parámetro
 Punto central Z del modelo (polar)
 Angulo C: Punto central del modelo (polar)
 Punto inicial X del taladrado/fresado (cota del diámetro)
 Punto final XE del taladrado/fresado (cota del diámetro)
 Diámetro K: Diámetro del modelo
 Angulo inicial A – Posición del primer taladro/figura
 Diámetro K: Diámetro del modelo (por defecto: posición actual de X)
 Angulo final W – Posición del último taladro/figura
 Angulo final Wi – Distancia a la próxima posición
 Número Q de taladros/figuras (por defecto: 1)
 Dirección de rotación V (por defecto: 0): Localización de los
taladros/figuras (necesario si W está definida):
„ V=0: sobre el arco de círculo más largo
„ V=1: desde A en sentido horario
„ V=2: desde A en sentido antihorario
Ejemplo: G746
%746.nc
[G746]
N1 T60 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G746 Z-40 C0 K40 Q8
N6 G71 X102 K7
N7 M15
FINAL
