166 4 Programación de ciclos
4.6 Ciclos de r
o
scado y entalladur
a

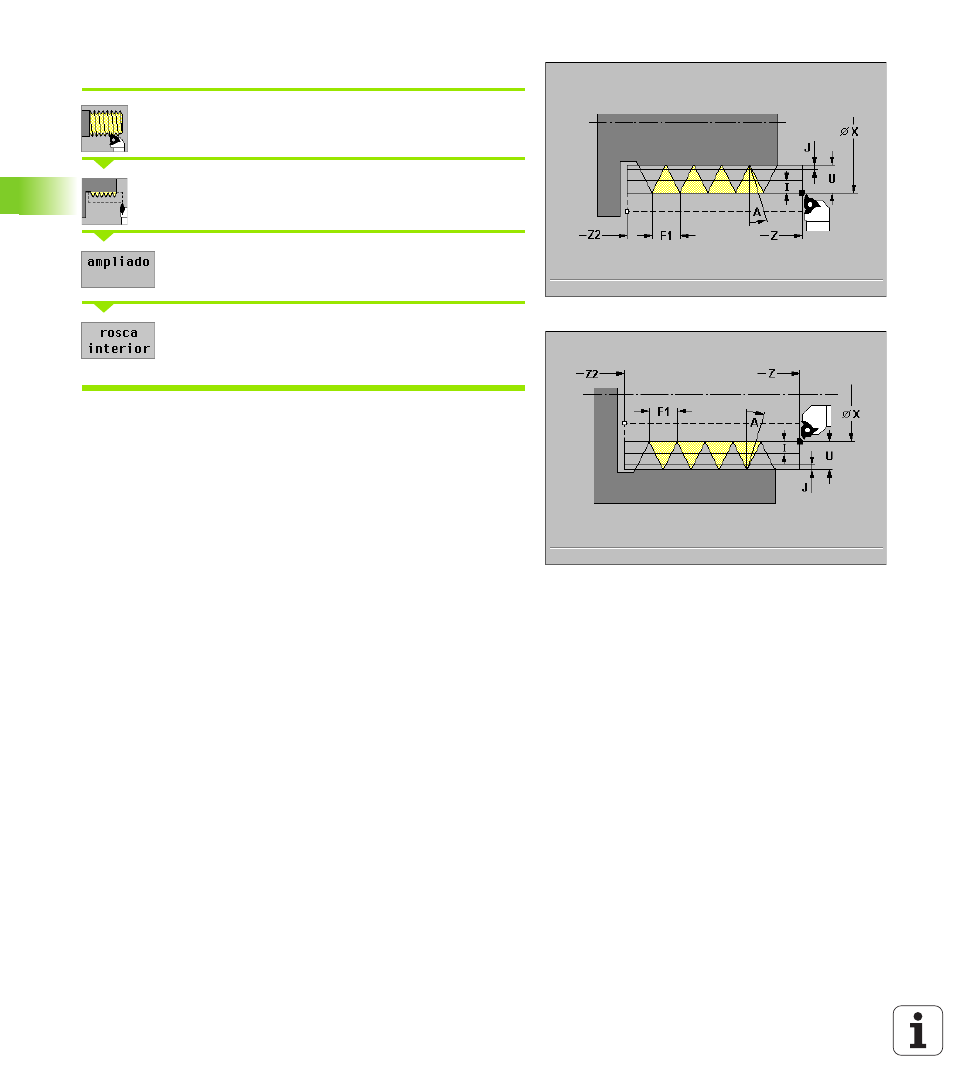

Ciclo de roscado (longitudinal) - Ampliado
Seleccionar "corte de rosca"
Seleccionar "ciclo de roscado"
Conectar Ampliado
Softkey Rosca interior
Conectado: Rosca interior
Desconectado: Rosca exterior
El ciclo realiza una rosca exterior o interior en un sólo paso o en varios
pasos de mecanizado. El roscado comienza en el "punto inicial X" y
finaliza en el "punto final Z2" (sin recorrido inicial, ni recorrido por
inercia).
Parámetro de ciclo
 Punto inicial X, Z de la rosca (sin recorrido inicial)
 Punto final de la rosca Z2 (sin recorrido por inercia)
 Paso de roscado F1 (= Avance)
 Profundidad de rosca U
„ Sin datos: se calcula
Rosca exterior: U=0.6134*F1
Rosca interior: U=–0.5413*F1
 1ª profundidad de corte I
„ I<U: primer corte con "I" - cada corte siguiente: Reducción de la
profundidad de corte hasta "J".
„ I=U: un corte
„ Sin datos: se calcula según U y F1
 A Ángulo de profundización (por defecto: 30°):
Campo: -60° < A < 60°
„ A<0: Aproximación desde el lado izquierdo
„ A>0: Aproximación desde el lado derecho
