246 5 Programación ICP
5.2 Edición de cont
or
nos ICP
Representación del contorno
Tras la introducción de un elemento del contorno, el
MANUALplus comprueba si se trata de un elemento
"solucionado" o "sin solucionar". Un elemento
"solucionado" está claro y completo - se identifica
inmediatamente.
Elemento del contorno "sin solución":
„ no está determinado por completo
„ bajo la ventana gráfica aparece un símbolo que
refleja el tipo de elemento y el sentido de las líneas
o el de giro
„ Elemento lineal sin solución: se representa cuando
se conocen el punto inicial y el sentido

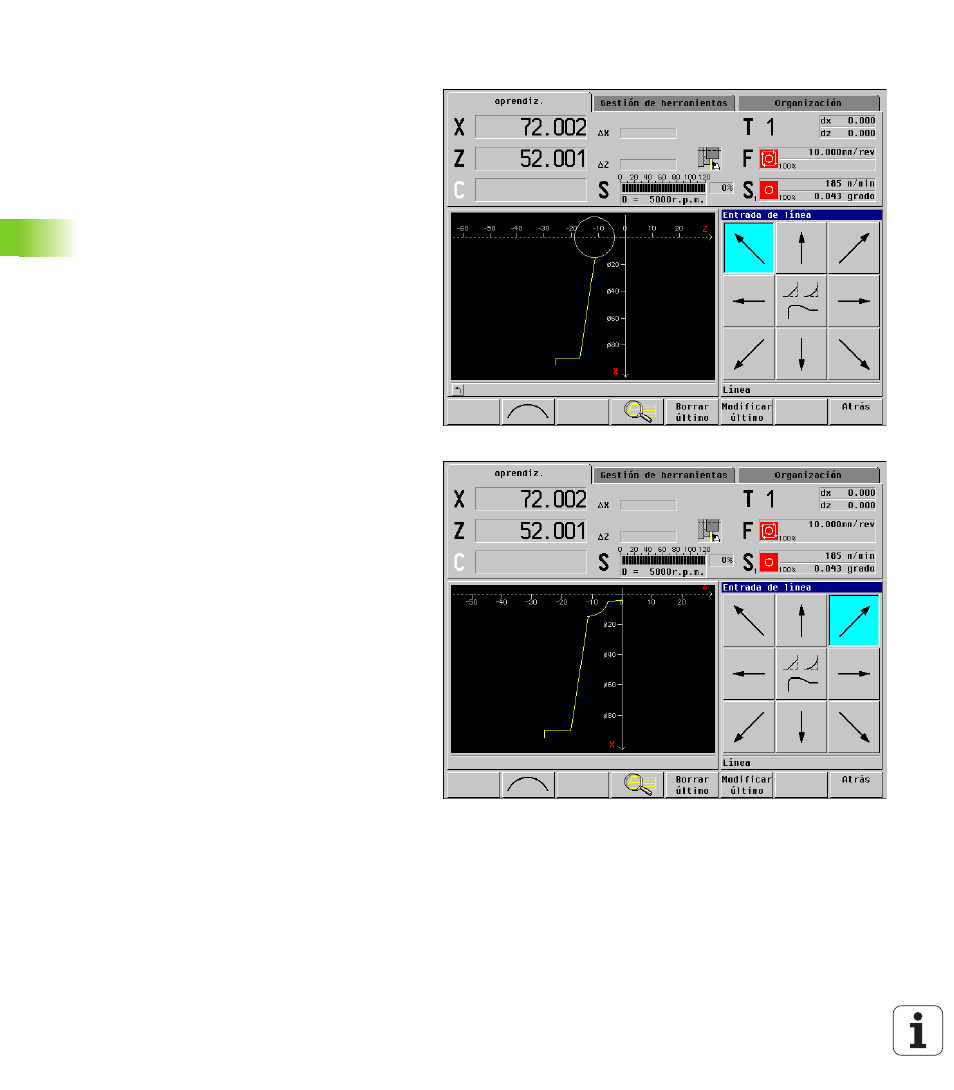

„ Elemento circular sin solución: se representa como
círculo completo, cuando se conocen el punto
central y el radio (imagen superior derecha).
El MANUALplus dibuja un elemento del contorno sin
solución tan pronto como pueda calcularlo. Entonces
se borra el símbolo (imagen inferior derecha).
Se representa un elemento erróneo del contorno
cuando es posible. Además se emite un aviso de
error.
Colores en la representación del contorno
Los elementos del contorno solucionados o sin
solucionar, seleccionados, las esquinas del contorno y
los contornos restantes seleccionados se representan
en diferentes colores. (La selección de elementos del
contorno, esquinas del contorno y contornos
restantes son decisivos cuando se modifican los
contornos ICP).
Colores:
„ amarillo: para elementos solucionados
„ gris: para elementos no solucionados o erróneos
„ rojo: solución seleccionada, elemento seleccionado
o esquina seleccionada
„ azul: contorno restante
