HEIDENHAIN MANUALplus 4110 351
6.16 Ciclos de tallado libr
e

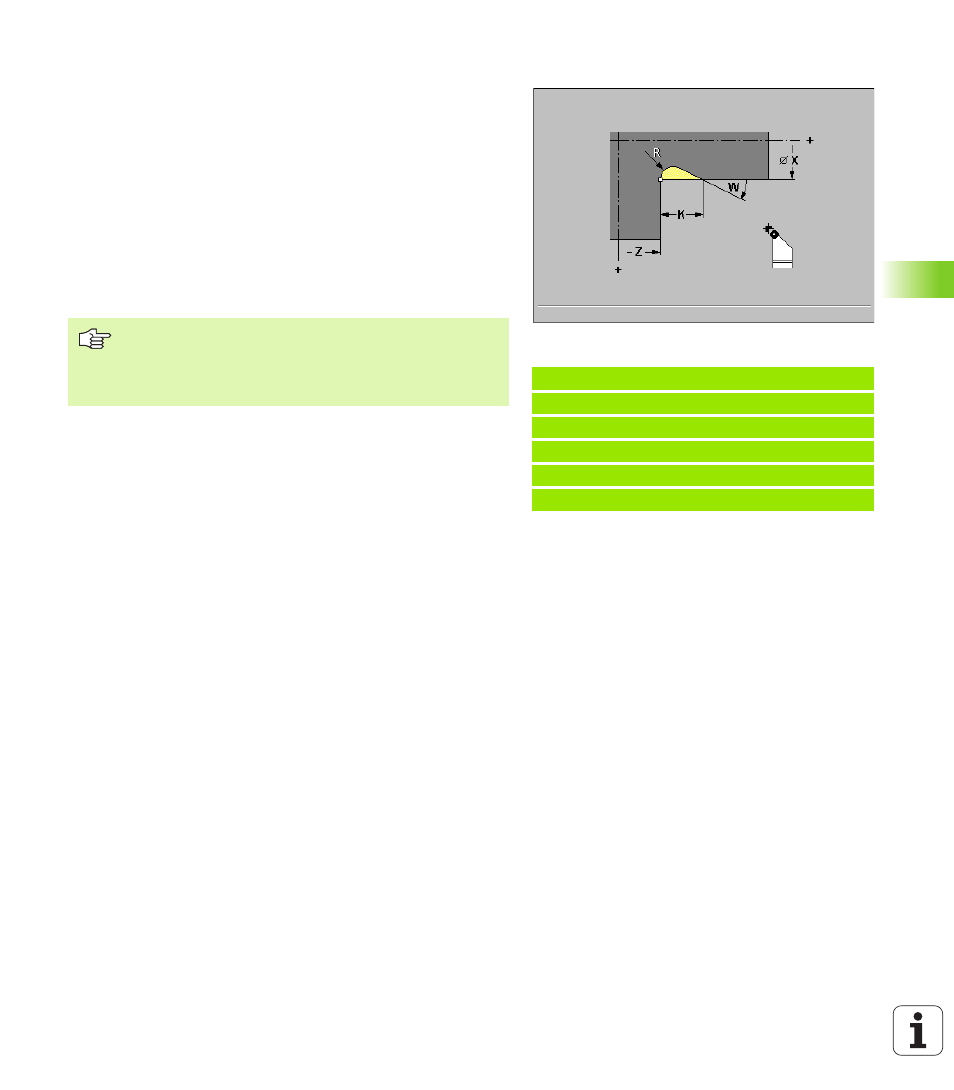

Tallado libre en forma de H G857
G857 elabora la entalladura. El punto final se calcula según el "tallado
libre con forma H" en base al ángulo de penetración. Tras la ejecución
del ciclo la hta. retrocede al punto inicial.
Parámetro
 Punto de esquina X del contorno (Cota de diámetro)
 Punto de esquina Z del contorno
 Longitud del tallado libre K
 Radio R - sin datos: sin elemento circular (radio de hta. = radio de
entalladura)
 Angulo de profundización W - sin introducción: se calcula según "K"
y "R"
Ejemplo: G857
%857.nc
[G857]
N1 T21 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G857 X50 Z-30 K7 R2 W30
FINAL
„ El tallado libre se realiza sólo en esquinas del contorno
rectangulares y paralelas al eje sobre el eje longitudinal.
„ Corrección del radio de la cuchilla se realiza.
„ Sobremedidas: no se calculan
