HEIDENHAIN MANUALplus 4110 111
4.4 Ciclos de ar
ra
nque de vir
u
ta
Profundización longitudinal/transversal -
Ampliada
Seleccionar "arranque de viruta longitudinal/
transversal"

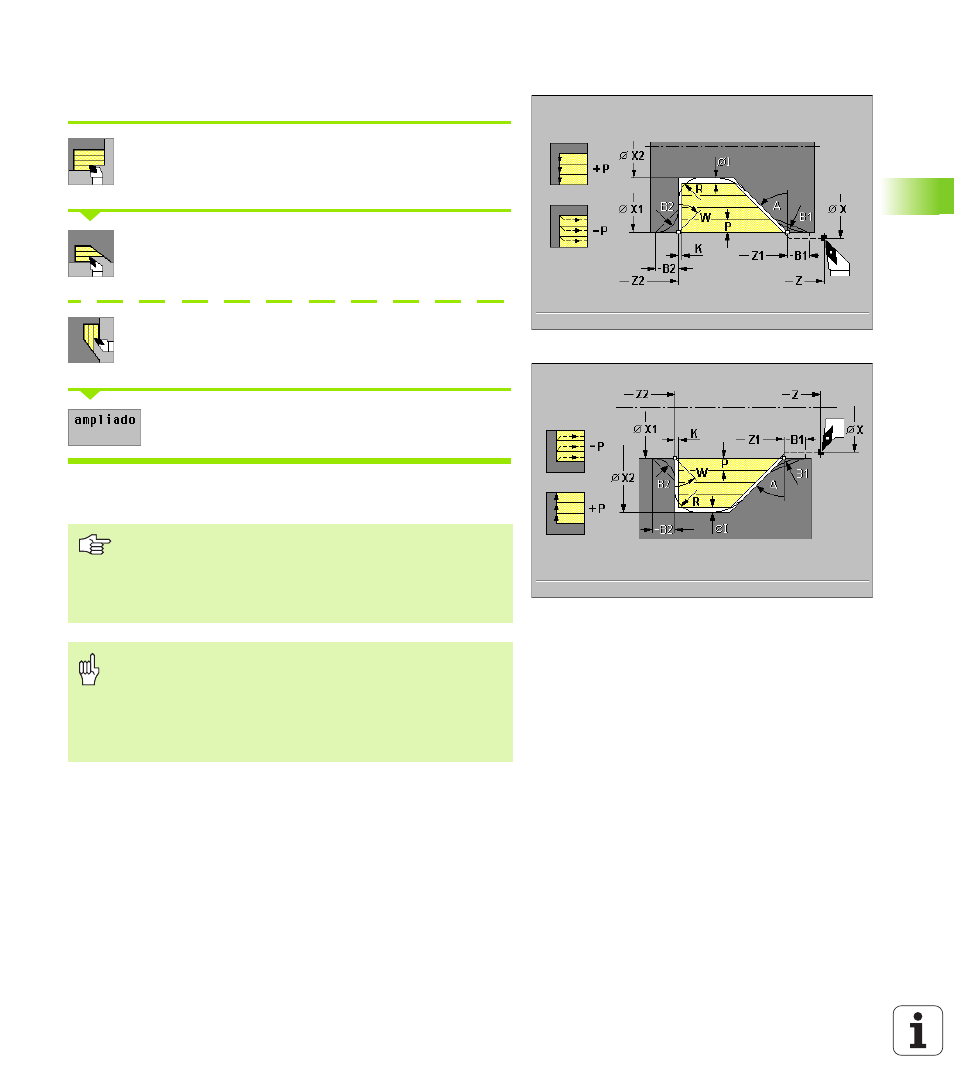

Seleccionar "profundización longitudinal" (imágenes
de la derecha)
Seleccionar "profundización transversal" (imágenes
de la siguiente pág.)
Conectar Ampliado
El ciclo desbasta el área descrita mediante "X1, Z1", "X2, Z2" y "ángulo
de profundización A" teniendo en cuenta la sobremedida.
Parámetro de ciclo
 Punto inicial X, Z
 X1, Z1 Punto inicial del contorno
 X2, Z2 Punto final del contorno
 Profundidad de aproximación P: máxima profundidad de
aproximación
„ P>0: repasa el contorno
„ P<0: se eleva en 45° a la "distancia de seguridad"
 A Angulo de profundización (por defecto: 0º): campo: 0° <= A < 90°
„ Mientras más inclinada sea la profundización de la hta.,
mayor es la reducción del avance (máximo 50%).
„ Preste atención a la medida de las herramientas
transversales (véase “Herramientas planas" en
pág. 419).
¡Atención Peligro de colisión!
Si no se han definido el ángulo de ajuste y el ángulo del
extremo de la hta., ésta profundiza con el ángulo de
inmersión. Cuando éstos están definidos, la hta.
profundiza con el máximo ángulo de inmersión posible. Se
queda el material sobrante.
