200 4 Programación de ciclos
4.7 Ciclos de taladr
ado

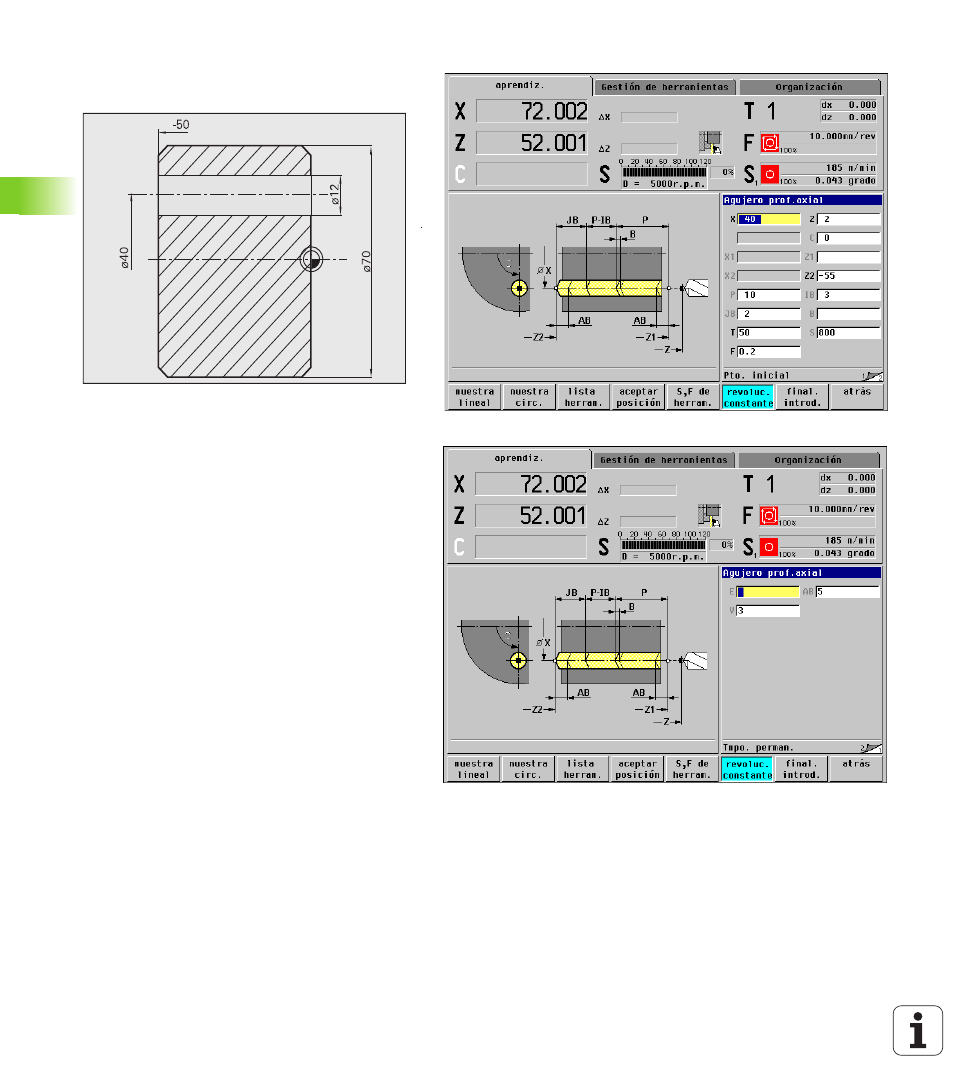

Taladro profundo
La pieza se penetra con el "ciclo de taladro profundo
axial" por fuera del centro. Para este mecanizado son
imprescindibles un cabezal posicionable y
herramientas motorizadas.
„1. La "profundidad de taladro P" y el "valor de
reducción del taladro profundo IB" definen cada nivel
de taladro y la "profundidad mínima de taladro JB"
limita la reducción.
Ya que la "longitud de retroceso B" no está
especificada, el ciclo retrocede al punto inicial, espera
un poco y se aproxima a la distancia de seguridad para
el próximo nivel de taladrado.
Ya que este ejemplo muestra un taladro de medio
proceso, el "punto final del taladro Z2" se sitúa de tal
forma que el taladro atraviesa totalmente el material.
"AB" y "V" definen una reducción del avance para el
taladrado y la penetración.
Datos de herramienta
„ WO = 8 – Orientación de la herramienta
„ I = 12 – Diámetro del taladro
„ B = 118 – Ángulo del extremo
„ H = 1 – La herramienta es motorizada
