50 3 Funcionamiento Máquina
3.4 Ajust
e
de la máquina
3.4 Ajuste de la máquina
Independientemente de si la pieza se mecaniza manual o
automáticamente, hay que "preparar" la máquina. En el modo manual
mediante el punto del menú "Ajustes" se accede a las siguientes
funciones:
„ Fijar los valores del eje (definir el punto cero de la pieza)
„ Fijar la zona de protección
„ Fijar el punto para el cambio de hta.
„ Fijar los valores del eje C

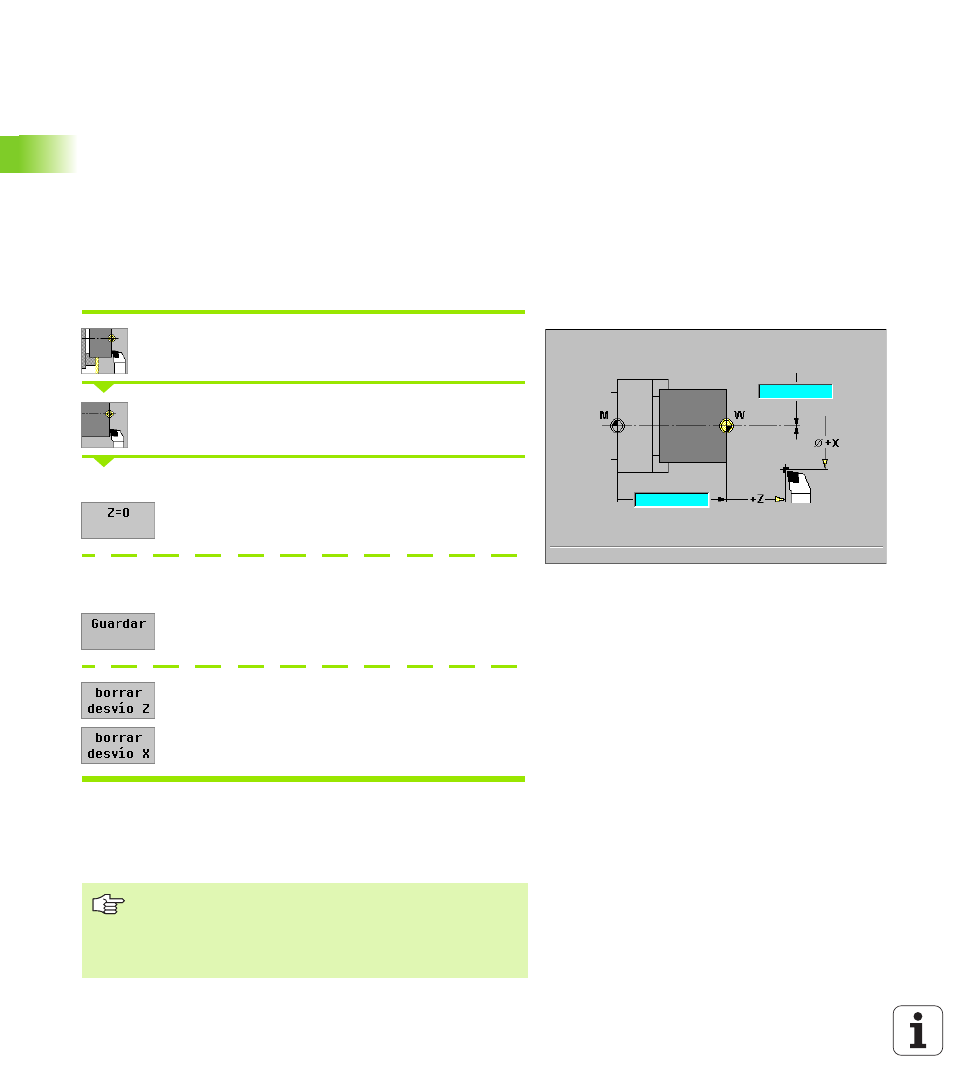

Definición del punto cero de la pieza
Selecionar "Ajustes"
„Seleccionar Fijar valores del eje"
Rozar el punto cero de la pieza (superficie plana)
Definir la posición de rozamiento como "punto cero de
la pieza Z"
Introducir la distancia de la herramienta repecto a la pieza cero como
"coordenada del punto de medición Z"
el MANUALplus calcula el "punto cero Z de la pieza"
Punto cero Z de la máquina = punto cero Z de la pieza
(desvío = 0)
Punto cero X de la máquina = punto cero X de la pieza
(desvío = 0)
El MANUALplus indica en la imagen auxiliar la distancia entre el punto
cero de la máquina y el de la pieza (también llamada "desviación").
Con la modificación del punto cero de la pieza se tiene nuevos valores
de visualización.
Cuando se modifique el punto cero de la pieza en X,
introducir el valor del diámetro como "coordenada X del
punto de medición". La visualización en la imagen auxiliar
muestra la distancia del "punto cero X de la máquina al
punto cero de la pieza" como medida de radio.
