HEIDENHAIN MANUALplus 4110 355
6.1
8
Ciclos de taladr
ado

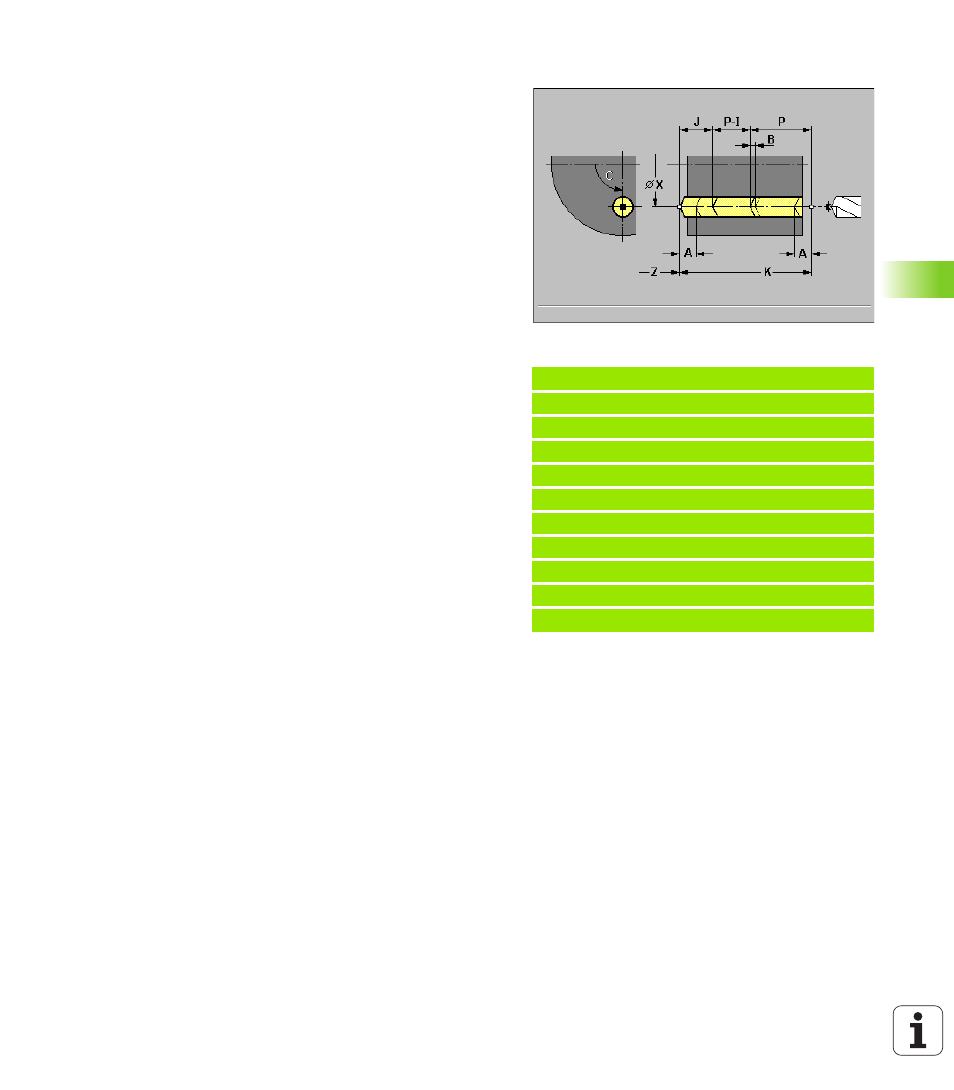

Ciclo de perforación profunda G74
G74 elabora taladros axiales en el centro con herramientas fijas así
como taladros axiales y radiales con herramientas motorizadas.
El taladro se realiza en varios pasos. Tras cada nivel se retira el taladro
y de nuevo se posiciona en la "distancia de seguridad". La profundidad
de taladrado se reduce en cada nivel de taladrado.
Parámetro
 Punto final X taladro axial (Cota de diámetro)
 Punto final Z taladro radial
 Distancia de seguridad R - sin datos: Valor según "Parámetros
actuales - Mecanizado - Distancias de seguridad"
 1ª Profundidad de taladrado P - sin datos: El taladro se realiza sin
interrupción
 Valor de reducción I (por defecto: 0): desde el segundo nivel de
taladrado se reduce la profundidad de taladrado a "I", en la que "J" no
se sobrepasa
 Disntancia de retroceso B (por defecto: Retroceso al "punto inicial
del taladro“)
 Profundidad de taladrado mínima J (por defecto: 1/10 de "P")
 Longitud del taladro y de perforación A (por defecto: 0)
 Tiempo de espera E para el tallado libre en la base del talado (por
defecto: 0)
 Variantes de taladro de perforación – Reducción del avance un
50% en el taladro inicial y de perforación
„ 0: Sin reducción del avance
„ 1: Reducción de la perforación
„ 2: Reducción del taladrado
„ 3: Reducción del taladrado y de la perforación
 Profundidad de taladrado K (taladro radial: cota de radio)
„ Si se indica K: el "punto inicial del taladro" se calcula como "punto
final del taladro" y "K".
„ Si no se indica K: "K" se calcula según el "punto final del taladro" y
la posición actual de la herramienta
 Retroceso D Velocidad de retroceso y aproximación dentro del
taladro – por defecto: 0
„ 0: Marcha rápida
„ 1: Avance
Ejemplo: G74
%74.nc
[G74]
N1 M5
N2 T49 G197 S1000 G195 F0.2 M103
N3 M14
N4 G110 C0
N5 G0 X80 Z2
N6 G745 XK0 YK0 Z2 K80 Wi90 Q4 V2
N7 G74 Z-40 R2 P12 I2 B0 J8
N8 M15
FINAL
