3.9 Simulación gráfica
Aumentar/Disminuir
En programas de ciclos la simulación selecciona el
margen de representación de tal forma que se
muestran todos los recorridos. En programas y
macros DIN se encuentra el margen de
representación en "Parámetros actuales - Parámetros
de gráfico - tamaño de ventana estándar/parte
giratoria estándar". Este procedimiento es válido
también para la vista frontal y envolvente.
Para realizar este ajuste, están disponibles dos
comandos para el aumento/disminución de la imagen
y para la selección de la sección de imagen:
Con el comando 1 se puede preseleccionar de forma
precisa la sección de imagen deseada y mostrarla
luego, mientras que con el comando 2 desplaza,
aumenta o disminuye de forma "instantánea" la
imagen. En algunos casos necesitará varios pasos
para poder ver la sección de la imagen deseada en el
tamaño adecuado.

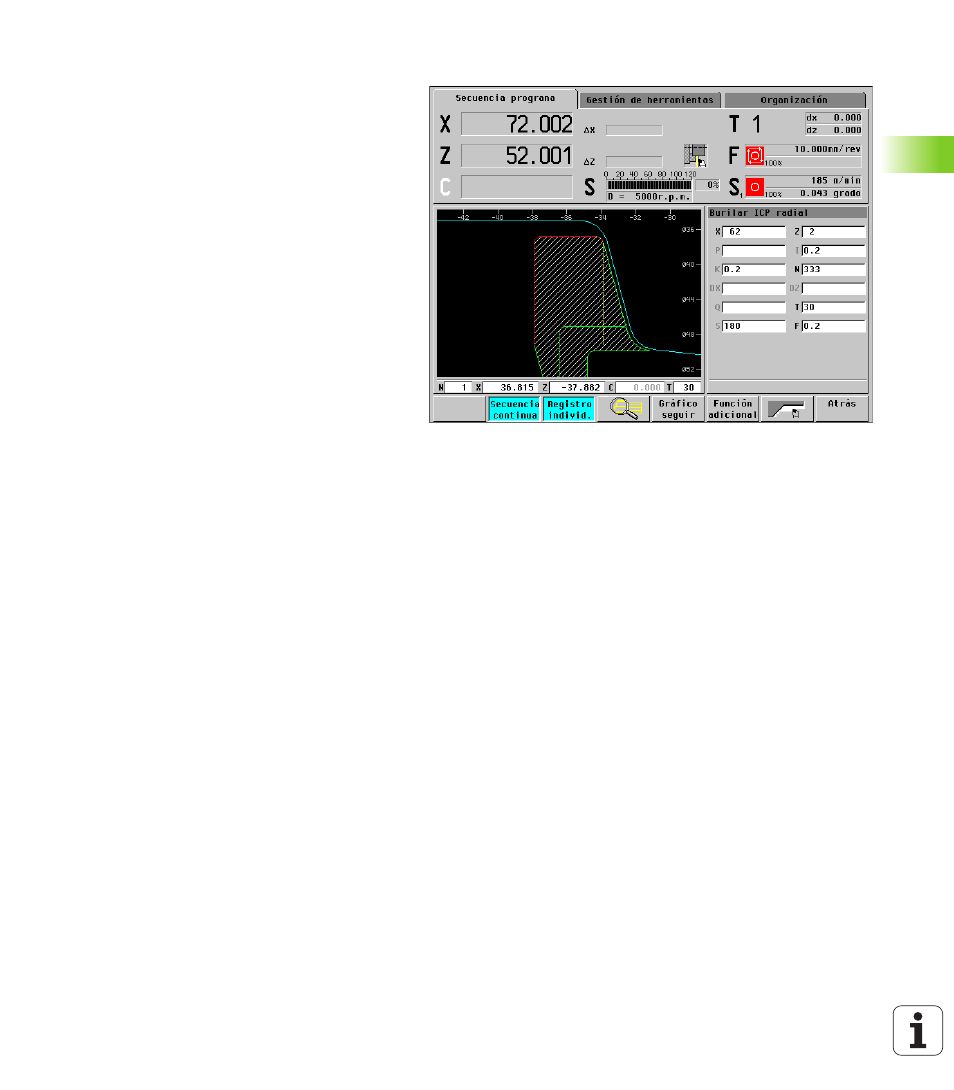

1 Pulsando "lupa" aparece un "rectángulo rojo"
para la selección de la sección de imagen
deseada. Este rectángulo se desplaza con las
teclas cursoras, se aumenta con "página
posterior" y se disminuye con "página
anterior". Con Aceptar se representa la
sección de imagen seleccionada.
Adicionalmente tiene las siguientes
posibilidades de manejo:
„ Ampliar la vista: Mediante la Disminución
de la pieza se representa un margen mayor
del espacio de trabajo. Se puede utilizar esta
función si las partes de la pieza que se ha
preseleccionado con el "rectángulo rojo" no
se muestran en la ventana de gráficos.
„ Lupa desconectada: Todas las secciones
del contorno definidas (como "pieza") y los
recorridos se representan en tamaño
máximo.
„ Ultima lupa: Regreso al último ajuste de la
lupa.
2 Con "página siguiente/atrás" se aumenta/
disminuye la representación y con las teclas
cursoras se desplaza la sección de la imagen.
Estas funciones están disponibles siempre
durante la simulación.
