Mecanizado circular, 3 ciclos de cor te individual – HEIDENHAIN MANUALplus 4110 Manual del usuario
Página 94
94
4 Programación de ciclos
4.3 Ciclos de cor
te
individual

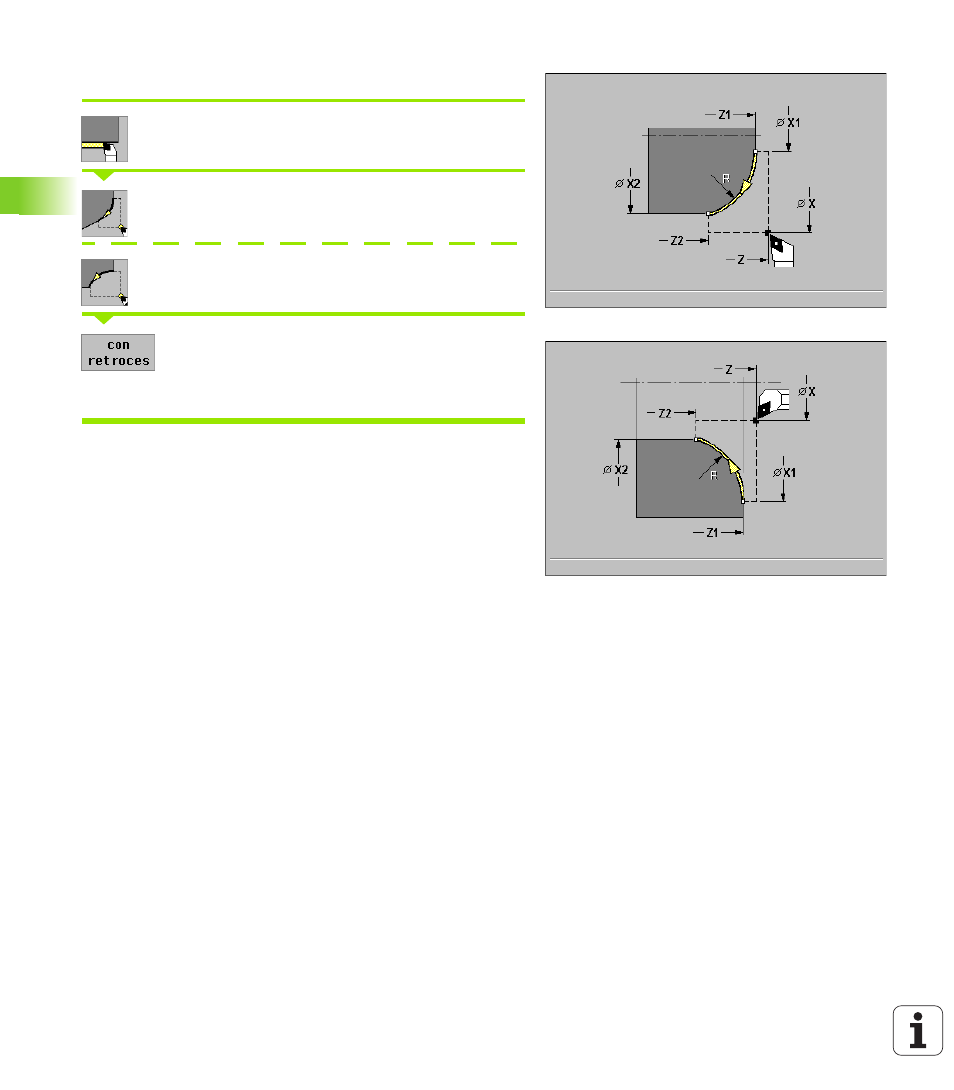

Mecanizado circular
Seleccionar "Cortes individuales"
Seleccionar "Mecanizado circular" (giro a la derecha)
Seleccionar "Mecanizado circular" (giro a la izquierda)
Softkey con retroceso:
Desconectado: la herramienta se detiene al final del
ciclo
Conectado: retrocede al punto de arranque
Mecanizac. circular
La herramienta se desplaza circularmente desde el punto inicial con
avance al "contorno del punto final" y se detiene al final del ciclo.
Contorno circular ("con retroceso")
La herramienta se aproxima, realiza un corte circular y al final del ciclo
retrocede al punto inicial. La corrección del radio de corte se tiene en
cuenta (imágenes de la derecha).
Parámetro de ciclo
Punto inicial X, Z
X1, Z1 Punto inicial del contorno
(en "con retorno“)
X2, Z2 Punto final del contorno
Radio R
del redondeo
T Número de la herramienta
S Revoluciones/Velocidad de corte
F Avance de giro
Versión del ciclo en "con retorno"
1
se desplaza paralelo al eje desde "X, Z" hasta el "punto inicial X1, Z1"
2
se desplaza circularmente con avance hasta el "punto final X2, Z2"
3
se eleva y regresa paralelo al eje hasta el punto inicial
