HEIDENHAIN MANUALplus 4110 305
6.9 Desplazamient
o
s del punt
o cer
o 6.9 Desplazamientos del punto
cero

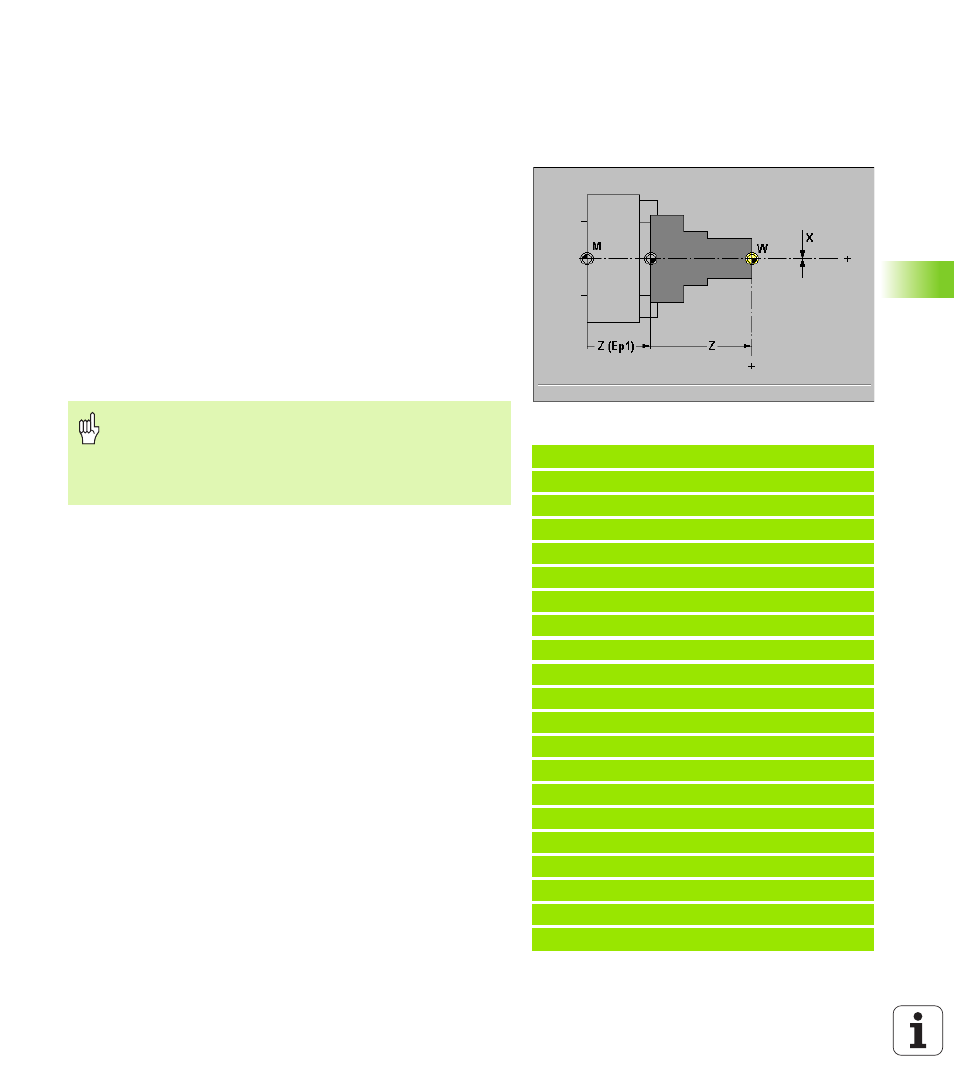

Desplazamiento del punto cero G51
G51 desplaza el punto cero de la pieza a "Z" (o "X"). El desplazamiento
se refiere al punto cero de la pieza definido en el modo de ajuste
(véase “Definición del punto cero de la pieza" en pág. 50).
También cuando se programa varias veces G51, permanece el punto
de referencia del punto cero de la pieza definido en el modo de ajuste.
Un punto cero de la pieza definido con G51 es válido hasta el final del
programa, o hasta que se quita por otros desplazamientos del punto
cero.
Parámetro
 Desplazamiento X (Cota de diámetro)
 Desplazamiento Z
Ejemplo: G51
%51.nc
[G51]
N1 T30 G95 F0.25 G96 S200 M3
N2 G0 X62 Z-15
N3 G862 Q0
N4 G0 X60 Z-19.2327
N5 G3 X58.5176 Z-20.1986 R1 I-1 K0
N6 G1 X48 Z-21.6077 B1
N7 G1 Z-28.3923 B1
N8 G1 X58.5176 Z-29.8014
N9 G3 X60 Z-30.7673 R1 I-0.2588 K-0.9659
N10 G80
N11 G51 Z-28
N12 G0 X62 Z-15
N13 G862 Q0
N14 G0 X60 Z-19.2327
N.. . . .
N.. G80
N.. G51 Z-56
N.. . . .
FINAL
¡Atención: Peligro de colisión!
Programación de ciclos: en macros DIN el
desplazamiento del punto cero se cancela al final del ciclo.
No utilice por tanto macros DIN con desplazamientos del
punto cero en la programación de ciclos.
