HEIDENHAIN MANUALplus 4110 363
6.20 Mecanizado de superficies fr
ontales
Ranura lineal superficie frontal G791
G791 fresa una ranura desde la posición actual de la herramienta hasta
el punto final. La anchura de la ranura se corresponde con el diámetro
de la fresa. No se produce ningún cálculo de sobremedida.
Parámetro
 Diámetro X Punto final de la ranura

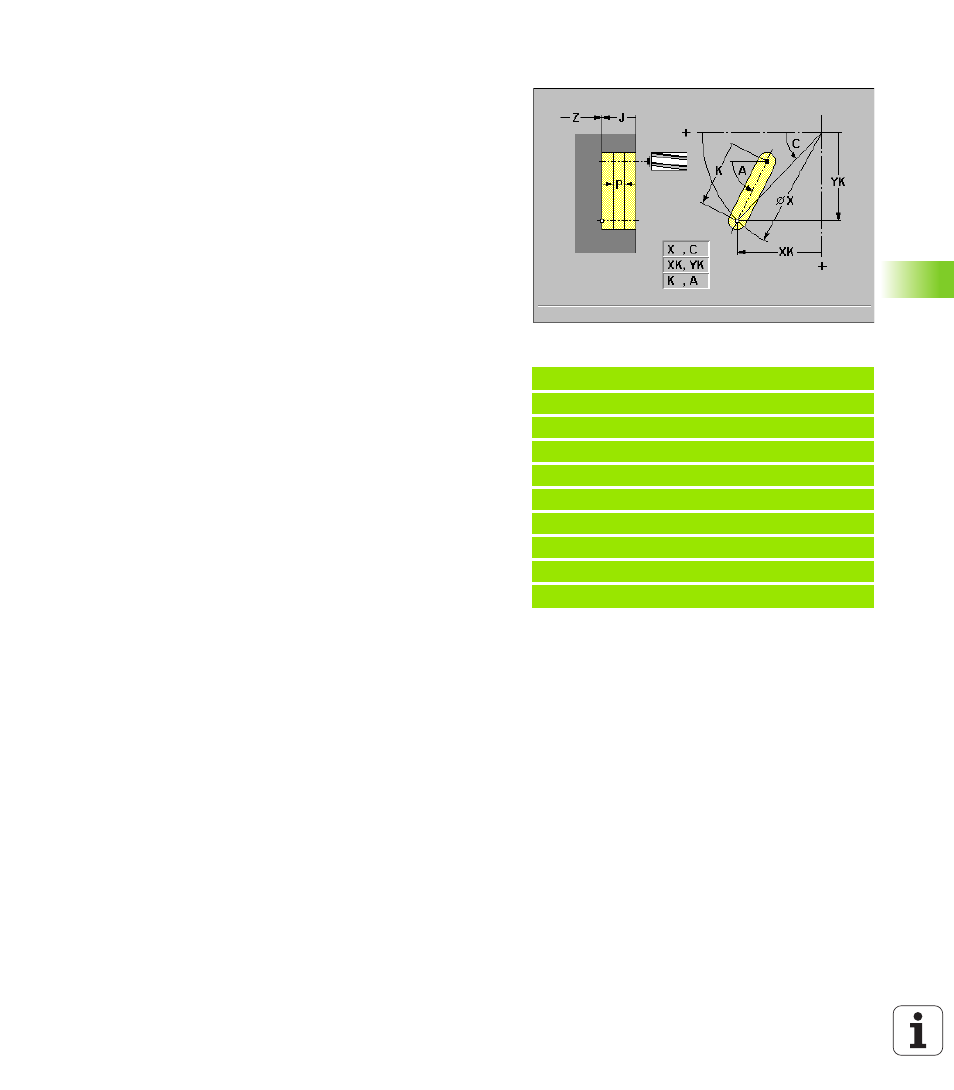

 Angulo final C – Punto final de la ranura - Dirección angular: véase
figura auxiliar
 Punto final XK de la ranura (cartesiano)
 Punto final YK de la ranura (cartesiano)
 Longitud K de la ranura - referida al punto central de fresado
 Angulo A de la ranura - referencia: véase figura auxiliar
 Base de fresado Z
 Profundidad de fresado J
„ Si se indica J: el ciclo se aproxima a la distancia de seguridad y
fresa la ranura
„ Si no se indica J: el ciclo fresa desde la posición de la herramienta
 Aproximación máxima P (por defecto: profundidad total en una
aproximación)
 Avance de aproximación F para la aproximación de profundidad (por
defecto: avance activo)
Posibles combinaciones paramétricas en la definición del punto
final:
„ Diámetro X, ángulo final C
„ Punto final XK, YK
„ Longitud de ranura K, Angulo A
Indicaciones:
„ Incline el cabezal antes de la llamada del G791 en la posición angular
deseada.
„ Si se utiliza un sistema de posicionamiento del cabezal (sin eje C),
se genera una ranura axial, céntrica en el eje de giro.
Ejemplo: G791
%791.nc
[G791]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G100 XK20 YK5
N6 G791 XK30 YK5 Z-5 J5 P2
N7 M15
FINAL
