252 5 Programación ICP
5.3 Impor
tar cont
or
nos DXF

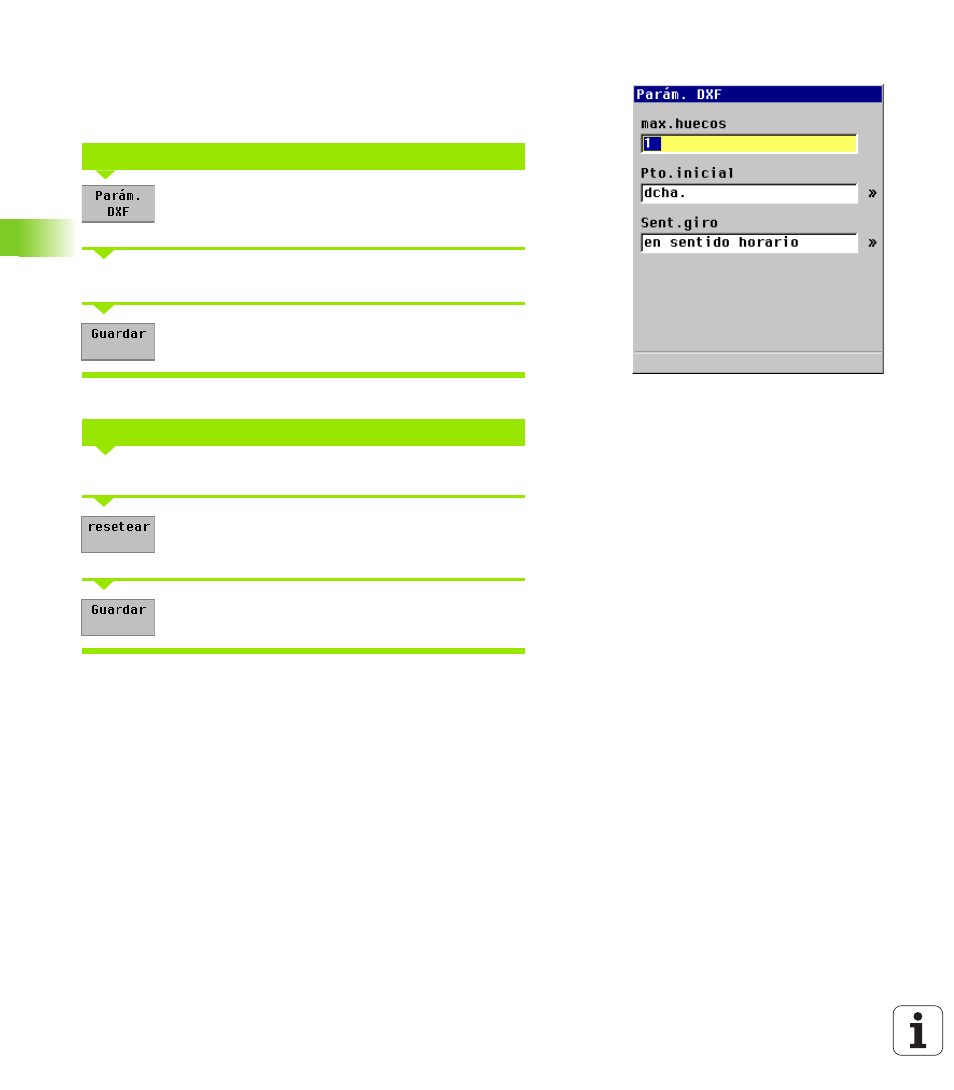

Configuración de la importación DXF
Después de haber seleccionado un fichero con contornos DXF, se
pueden ajustar los parámetros para la configuración de la importación
DXF.
Pulsar parámetros DXF – el MANUALplus abre el
cuadro de diálogo "parámetros DXF“
Introducir parámetros DXF (véase abajo el significado).
Pulsar Guardar – el MANUALplus acepta los
parámetros
Llamada al cuadro de diálogo Parámetros DXF
Pulsar Cancelar – el MANUALplus introduce los
parámetros estándar
Pulsar Guardar – el MANUALplus acepta los
parámetros
Significado de los parámetros DXF:
„ Huecos máximos: En el dibujo DXF pueden existir pequeños
huecos entre los elementos del contorno. En este parámetro se
indica cómo debe ser la distancia entre dos elementos del contorno.
„ Si no se sobrepasan los huecos máximos, el siguiente elemento
se observa como parte del contorno "actual".
„ Si se sobrepasan los huecos máximos, el próximo elemento es
válido como elemento del "nuevo" contorno.
„ Punto inicial: La importación DXF analiza el contorno y determina el
punto inicial. Los posibles ajustes tienen el significado siguiente:
„ derecha, izquierda, arriba, abajo: El punto inicial se fija sobre el
punto del contorno situado en el extremo derecho (o izquierdo,
...). Si varios puntos del contorno cumplen esta condición, se
selecciona de forma automática este punto.
Ajuste de parámetros DXF
Parámetros DXF en valores estándar
