382 6 Programación DIN
6.21 Mecanizado de superficies en
v
o
lv
ent
e
s

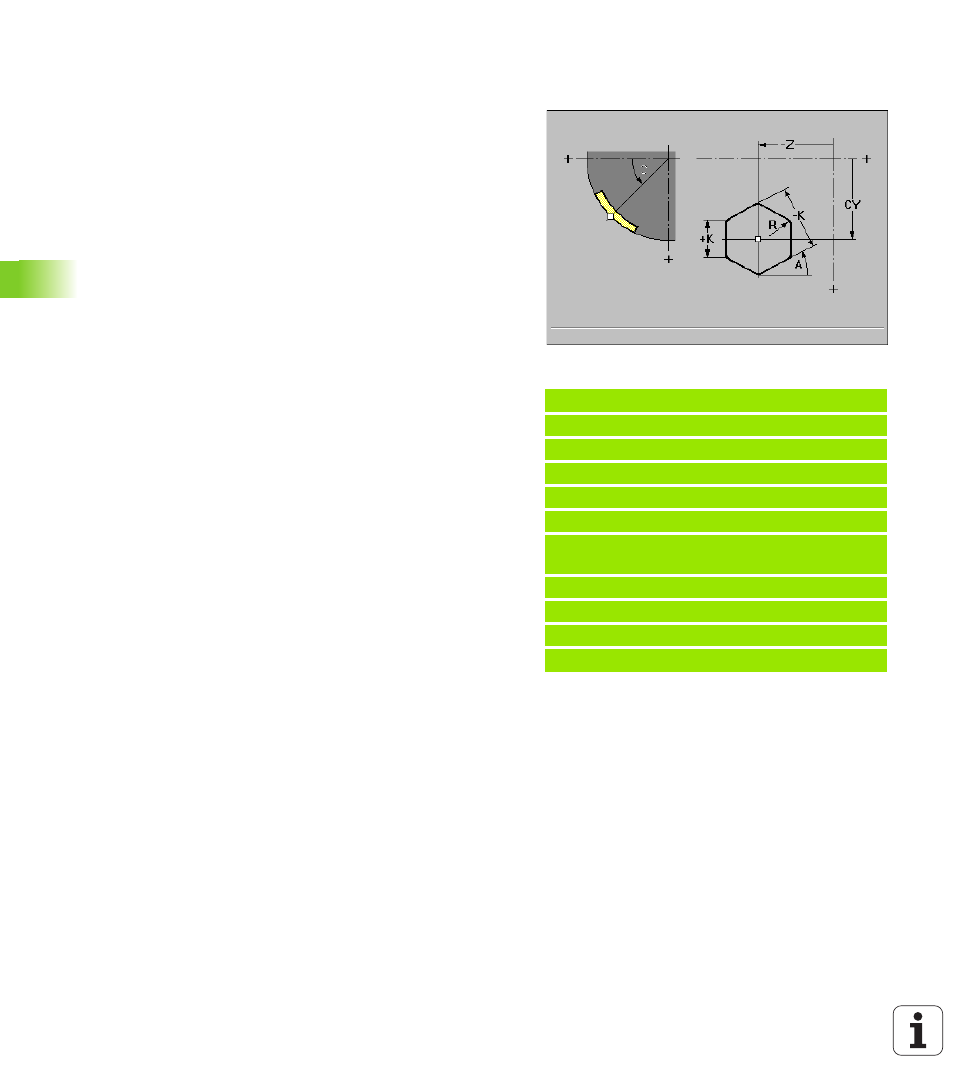

Definición de la figura polígono en superficie
envolvente G317
G317 define un polígono sobre la superficie envolvente. La figura se
programa en combinación con G794.
Parámetro
 Punto central Z
 Punto central CY como cota de trayectoria (Referencia: Diámetro
de referencia G120)
 Punto central C Angulo del punto central - dirección angular: véase
figura auxiliar
 Número de aristas Q: campo: 3 <= Q <= 127
 Angulo A – Dirección angular: véase figura auxiliar
 Amplitud K (SW) / Longitud
„ K<0: Amplitud (Diámetro del círculo interior)
„ K>0: Longitud de aristas
 Bisel/redondeo R
„ R<0: Longitud de bisel
„ R>0: Radio de redondeo
Ejemplo: G317
%317.nc
[G317]
N2 T71G197 S1200 G195 F0.2 M104
N3 M14
N4 G110 C0
N5 G0 X110 Z5
N6 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N7 G317 Z-35 C0 Q6 A5 K-25 R3
N8 G80
N9 M15
FINAL
