4 Programación de ciclos
4.5 Ciclos de pr
ofundización

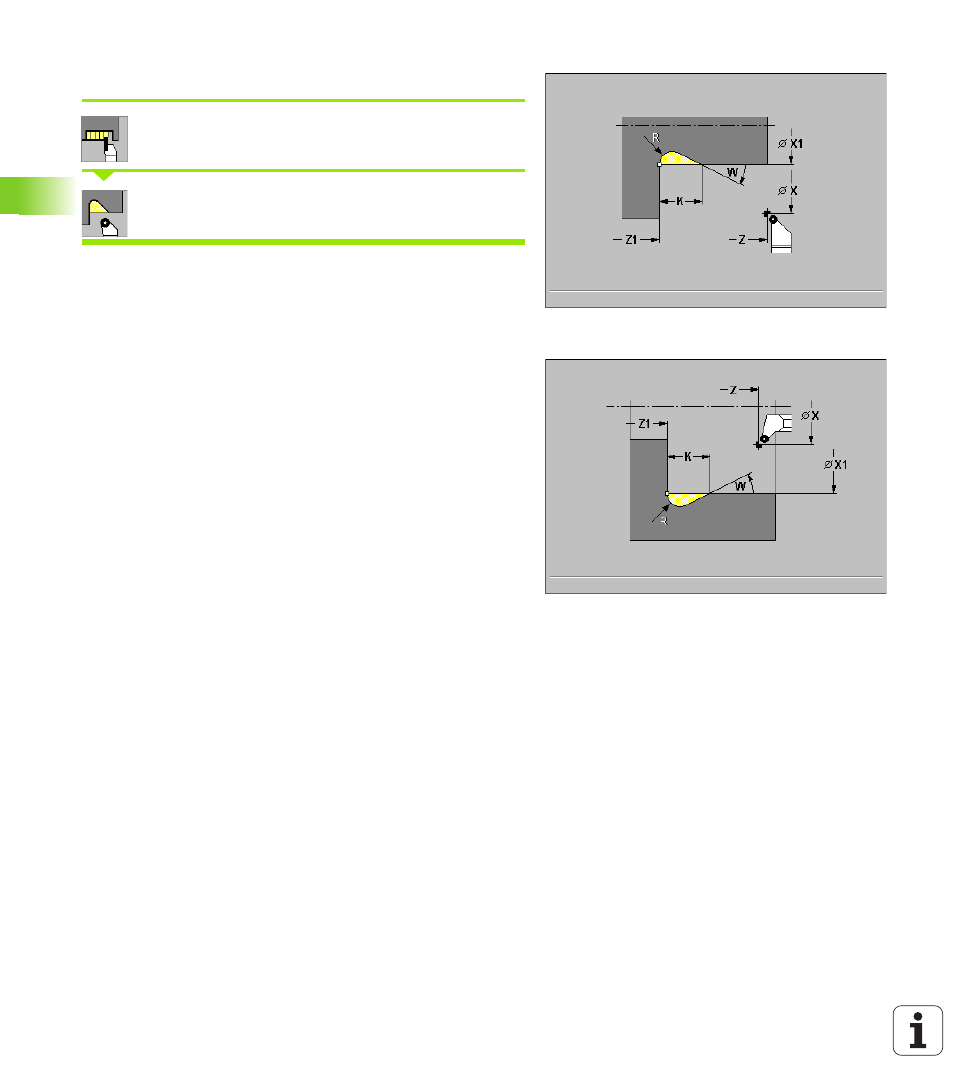

Tallado libre en forma de H
Seleccionar "ciclos de profundización"
Seleccionar "Tallado libre H"
La forma del contorno depende de la configuración paramétrica. Si no
se introduce el "radio R de tallado libre", el bisel se ejecuta hasta la
posición "punto de la esquina del contorno Z1" (radio hta. = radio del
tallado).
Si no se indica el "ángulo de penetración W", éste se calcula en base a
la "longitud del tallado K" y el "radio del tallado R". El punto final del
tallado se encuentra sobre el "punto de la esquina del contorno".
El punto final del tallado libre se calcula según el "tallado libre con
forma H" en base al ángulo de penetración.
Parámetro de ciclo
Punto inicial X, Z
X1, Z1 Punto de esquina del contorno
Longitud del tallado libre K
Radio del tallado libre R
– por defecto: sin elemento circular
Ángulo de penetración W
– por defecto: W se calcula
T Número de la herramienta
S Revoluciones/Velocidad de corte
F Avance de giro
Ejecución del ciclo
1
se aproxima desde "X, Z“ hasta la distancia de seguridad
2
genera el tallado libre según los parámetros de ciclo
3
regresa en diagonal al "pto. arranque X, Z"
