HEIDENHAIN MANUALplus 4110 265
5.5 Element
o
s del cont
or
no ICP del cont
or
no de gir
o Tallado libre del contorno de giro
Seleccionar elemento de forma

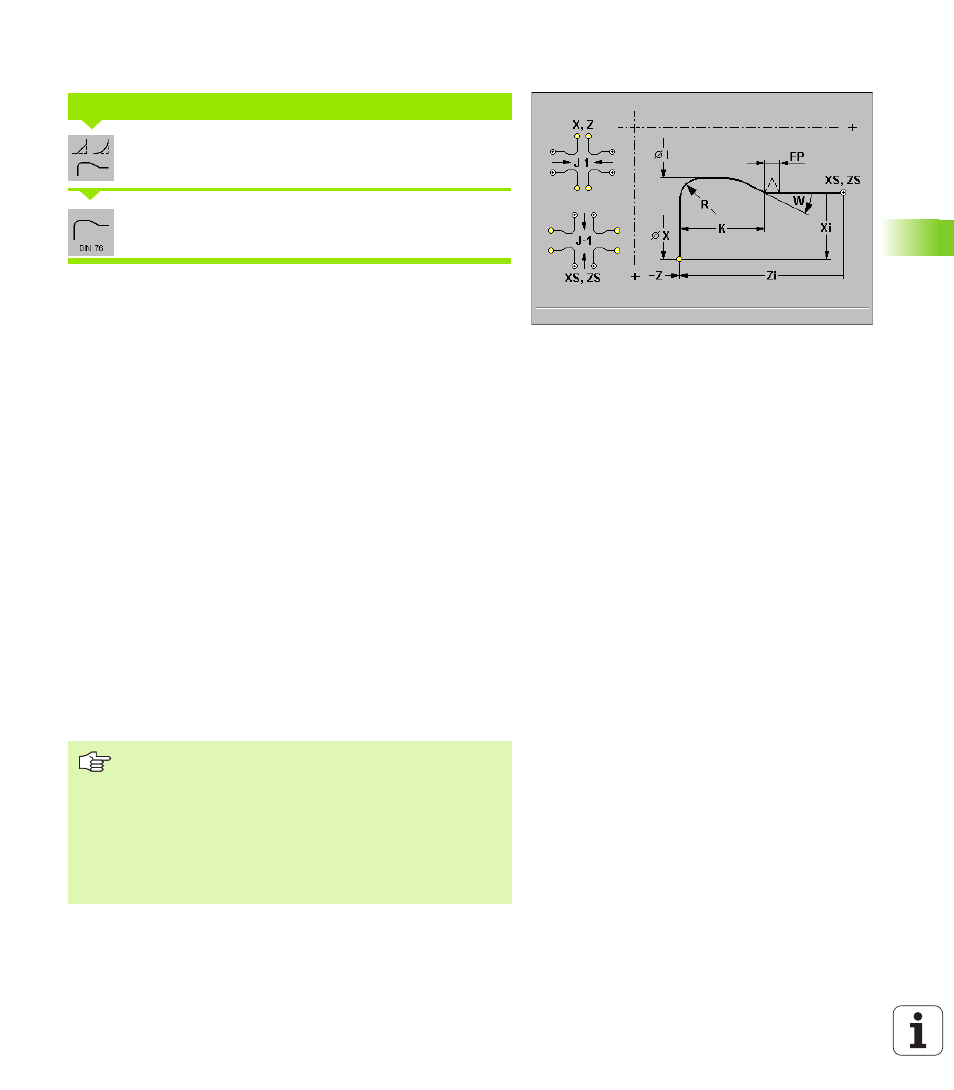

Seleccionar Tallado libre de rosca DIN 76
En el tallado libre de rosca DIN 76 el diámetro del elemento
longitudinal representa el diámetro de la rosca (en roscados interiores:
diámetro del núcleo).
Parámetro
 Punto inicial XS, ZS en X/Z: Punto inicial del tallado libre
 Punto final X, Z en X/Z: Punto final del tallado libre
 Paso de rosca FP – por defecto: Tabla normalizada
 Diámetro de entalladura I – por defecto: Tabla normalizada
 Longitud de entalladura K – por defecto: Tabla normalizada
 Angulo de entalladura W – por defecto: Tabla normalizada
 Radio de entalladura R – por defecto: Tabla normalizada
 Posición del elemento J - por defecto: 1
„ J=1: la entalladura comienza con el elemento longitudinal y
termina con el elemento transversal
„ J=-1: la entalladura comienza con el elemento transversal y
termina con el elemento longitudinal
 Avance especial F
El MANUALplus determina según la tabla normalizada los parámetros
que no se indican (véase “DIN 76 – Parámetros de entalladura" en
pág. 525):
„ "Paso de rosca FP" según el diámetro ("punto inicial XS").
„ Parámetros I, K, W, y R según el "paso de rosca FP".
Tallado libre de rosca DIN 76
„ En las roscas interiores debería indicarse previamente el
"paso de rosca FP", ya que el diámetro del elemento
longitudinal no es el diámetro de la rosca. Si se emplea
el cálculo del paso de rosca del MANUALplus, son pocas
las variaciones.
„ La "posición J" no se puede programar en la
superposición y en la programación de modificaciones
ICP no se puede modificar. (La esquina del contorno
está claramente determinada.)
