484 9 Ejemplos
9.3 Ejemplo ICP de una "matr
iz"
Mecanizado ICP transversal
Se supone que la máquina está ajustada y en el modo
de funcionamiento "aprendizaje".

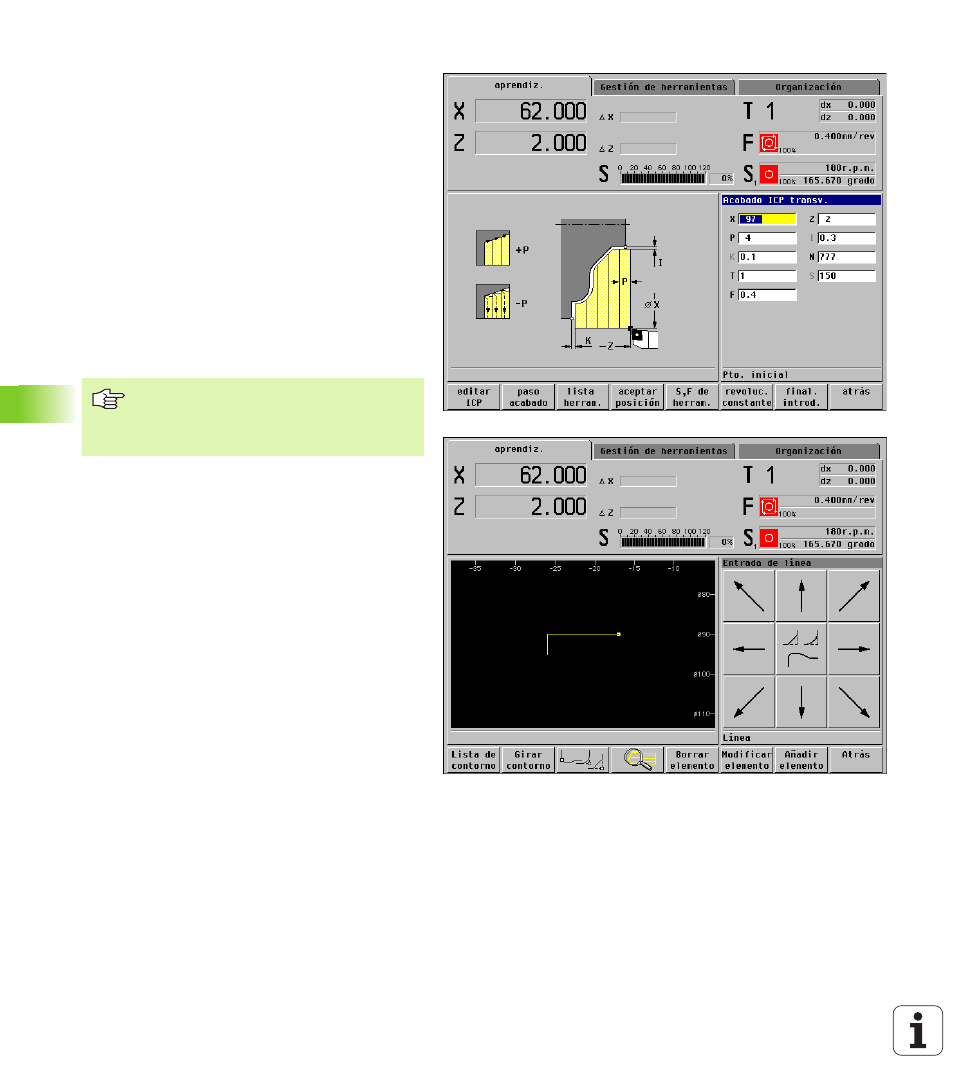

En el ciclo de mecanizado ICP se realiza la
introducción de la profundidad de posicionamiento y
de las demasías para el desbaste. El número del
contorno ICP se introduce antes de la llamada al
editor ICP (figura de arriba a la derecha).
Con Editar ICP se cambia a la programación ICP. En
el ejemplo ya están programados los dos primeros
elementos del contorno de "ejemplo IPC matriz"
(número de contorno 777).
Primero se programa el "bloque del contorno".
Después se definen los redondeos con un
"sobreposicionamiento".
Añadir elemento conmuta al modo de introducción
del editor ICP (figura de abajo a la derecha).
Como el MANUALplus calcula la dirección
del mecanizado en base a la dirección del
contorno, el contorno ICP se describe "en
dirección Z negativa".
