4.9 Modelos de taladr
ado y fr
esado

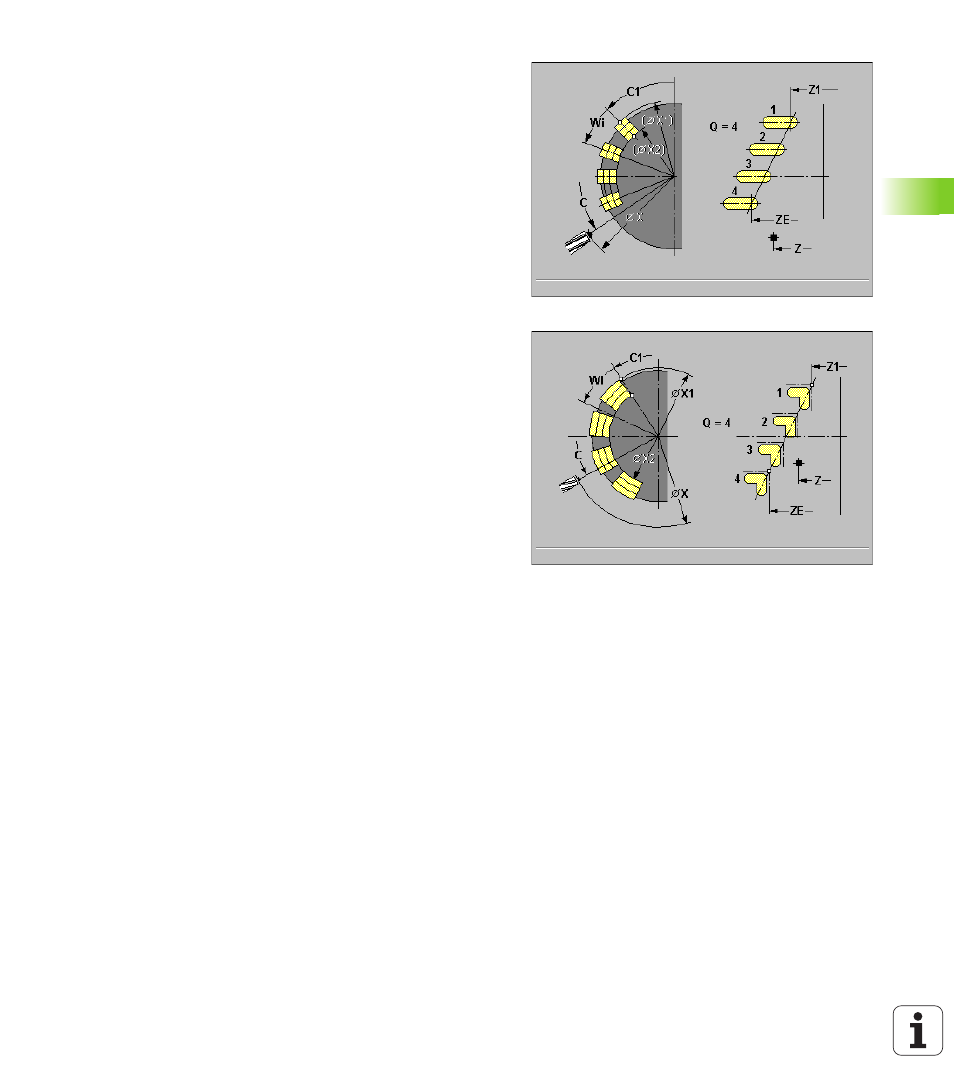

Parámetro de ciclo
Punto inicial X, Z
Angulo de cabezal C
(Posición axial C) – por defecto: Angulo actual
del cabezal
Punto inicial del modelo Z1:
Posición del 1er. taladro/de la 1ª
ranura (coordenadas polares)
Angulo del 1er. taladro/de la 1ª ranura C1
Angulo inicial
(coordenadas polares)
Punto final del modelo ZE
– por defecto: Z1
Incremento angular de la distancia entre modelos Wi
– por
defecto: Los taladrados/fresados se asignan por igual a su área
Número de taladros/ranuras Q
– por defecto: 1
T Número de la herramienta
S Revoluciones/Velocidad de corte
F Avance de giro
Las posiciones del modelo se definen con "ZE - Wi" o "Wi - Q".
Adicionalmente se requieren los parámetros del taladro/fresado.
Ejecución del ciclo
1
Posicionar (según la configuración de su máquina):
sin eje C: se posiciona sobre "ángulo del cabezal C"
con eje C: activa el eje C y se posiciona en marcha rápida sobre
el "ángulo del cabezal C"
modo manual: mecanizado desde el ángulo de cabezal actual
2
se calculan las posiciones del modelo
3
se posiciona sobre el "punto inicial del modelo"
4
ejecuta el taladro/fresado
5
se posiciona para el próximo mecanizado
6
repite 4...5, hasta que se hayan realizado todos los mecanizados
7
se posiciona en el "punto inicial Z" y desactiva el eje C
