MANUALplus 4110 de HEIDENHAIN 25
1
.4 Denominación de los ejes y sist
ema de coor
denadas
1.4 Denominación de los ejes y
sistema de coordenadas
Denominación de los ejes

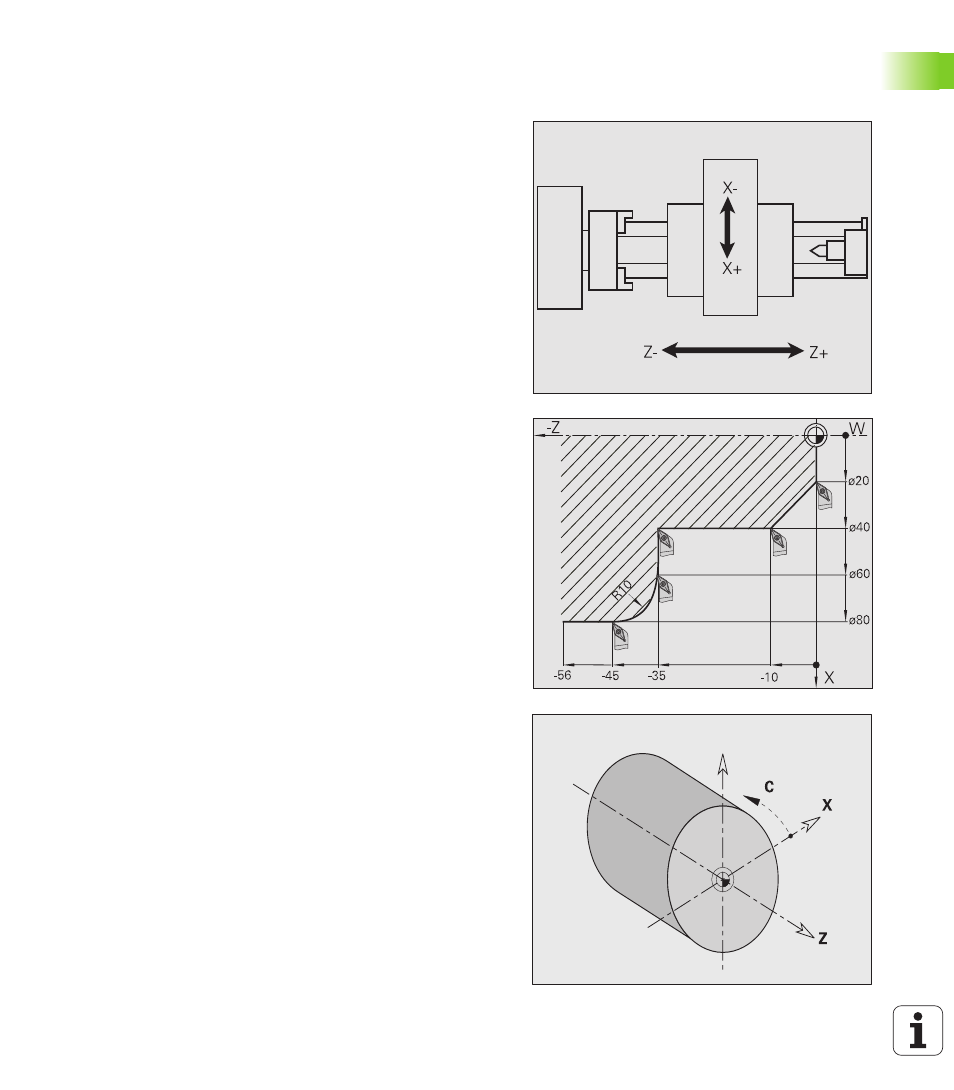

El carro transversal se denomina Eje X y el carro principal eje Z
(imagen arriba a la derecha).
Todos los valores X visualizados y programados se toman como
diámetro.
Para los desplazamientos se tiene en cuenta:
„ los movimientos en dirección + parten de la pieza
„ los movimientos en dirección - van hacia la pieza.
Sistema de coordenadas
Con la denominación X y Z se describen posiciones en un sistema de
coordenadas bidimensional. La representación en pantalla de la
posición del extremo de la herramienta se determina mediante la
posición X y la posición Z.
Entre los puntos programados el MANUALplus reconoce
desplazamientos lineales o circulares (interpolaciones). Se puede
programar el mecanizado de una pieza, indicando coordenadas
sucesivas y desplazamientos lineales/circulares.
Igual que en los desplazamientos también deberán describirse
completamente los contornos de una pieza mediante puntos de
coordenadas individuales y la indicación de si el desplazamiento es
lineal o circular.
Las coordenadas de los ejes X y Z se refieren al cero pieza (imagen del
centro a la derecha).
Las indicaciones angulares para el eje C se refieren al "punto cero del
eje C" (imagen abajo a la derecha).
Las posiciones se puede indicar con una resolución de 1 µm (0,001
mm). La visualización se realiza con esta resolución.
