4.4 Ciclos de ar
ra
nque de vir
u
ta

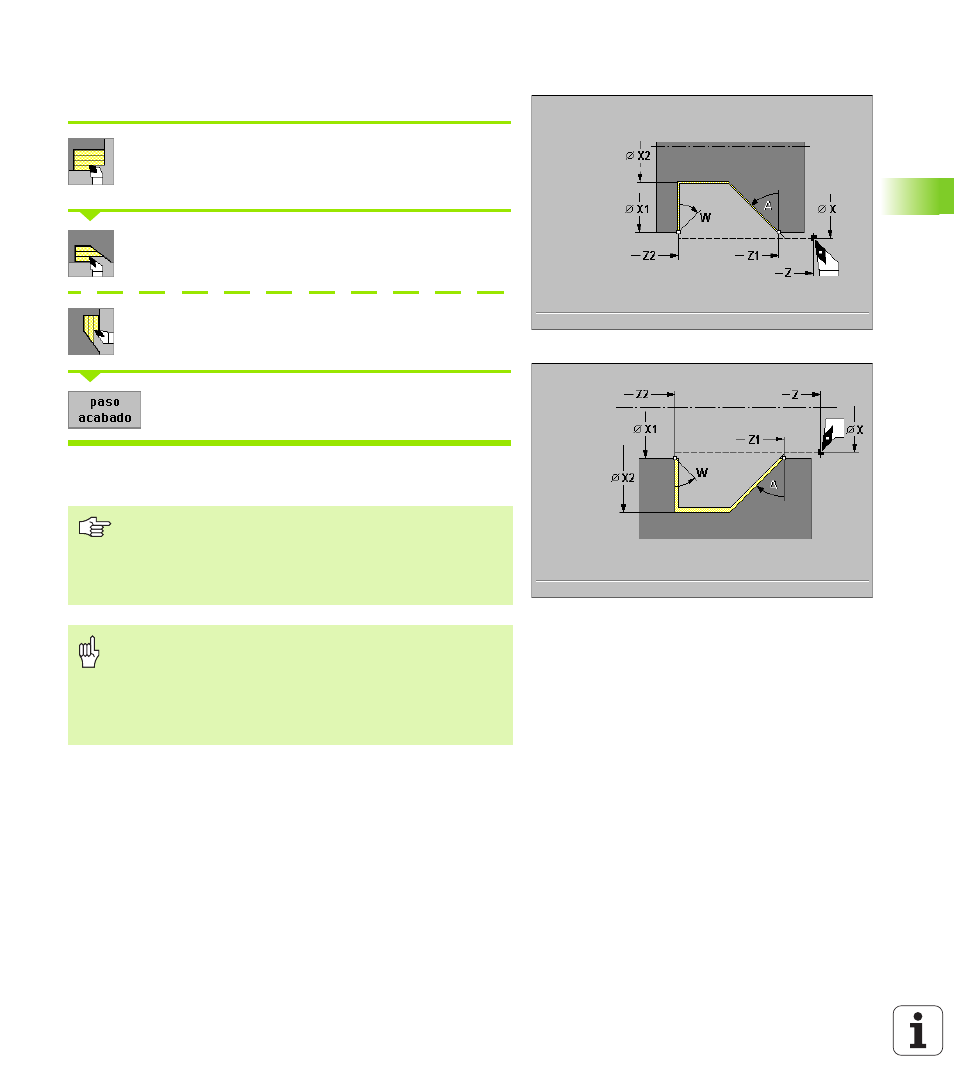

Profundización de acabado longitudinal/
transversal
Seleccionar "arranque de viruta longitudinal/
transversal"
Seleccionar "profundización longitudinal" (imágenes
de la derecha)
Seleccionar "profundización transversal" (imágenes
de la siguiente pág.)
Conectar Proceso de acabado
El ciclo realiza el acabado de la sección del contorno de "X1, Z1" a "X2,
Z2". La herramienta regresa al final del ciclo al "punto inicial X, Z".
Parámetro de ciclo
 Punto inicial X, Z
 X1, Z1 Punto inicial del contorno
 X2, Z2 Punto final del contorno
 A Angulo de profundización (por defecto: 0º): campo: 0° <= A < 90°
 W Angulo final: Inclinación al final del contorno - campo: 0° <= W
< 90°
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
„ Mientras más inclinada sea la profundización de la hta.,
mayor es la reducción del avance (máximo 50%).
„ Preste atención a la medida de las herramientas
transversales (véase “Herramientas planas" en
pág. 419).
¡Atención Peligro de colisión!
Si no se han definido el ángulo de ajuste y el ángulo del
extremo de la hta., ésta profundiza con el ángulo de
inmersión. Cuando éstos están definidos, la hta.
profundiza con el máximo ángulo de inmersión posible. Se
queda el material sobrante.
