176 4 Programación de ciclos
4.6 Ciclos de r
o
scado y entalladur
a
Repaso de rosca cónica
Seleccionar "corte de rosca"
Seleccionar "rosca cónica"
Conectar Repaso
Softkey Rosca interior
Conectado: Rosca interior
Desconectado: Rosca exterior

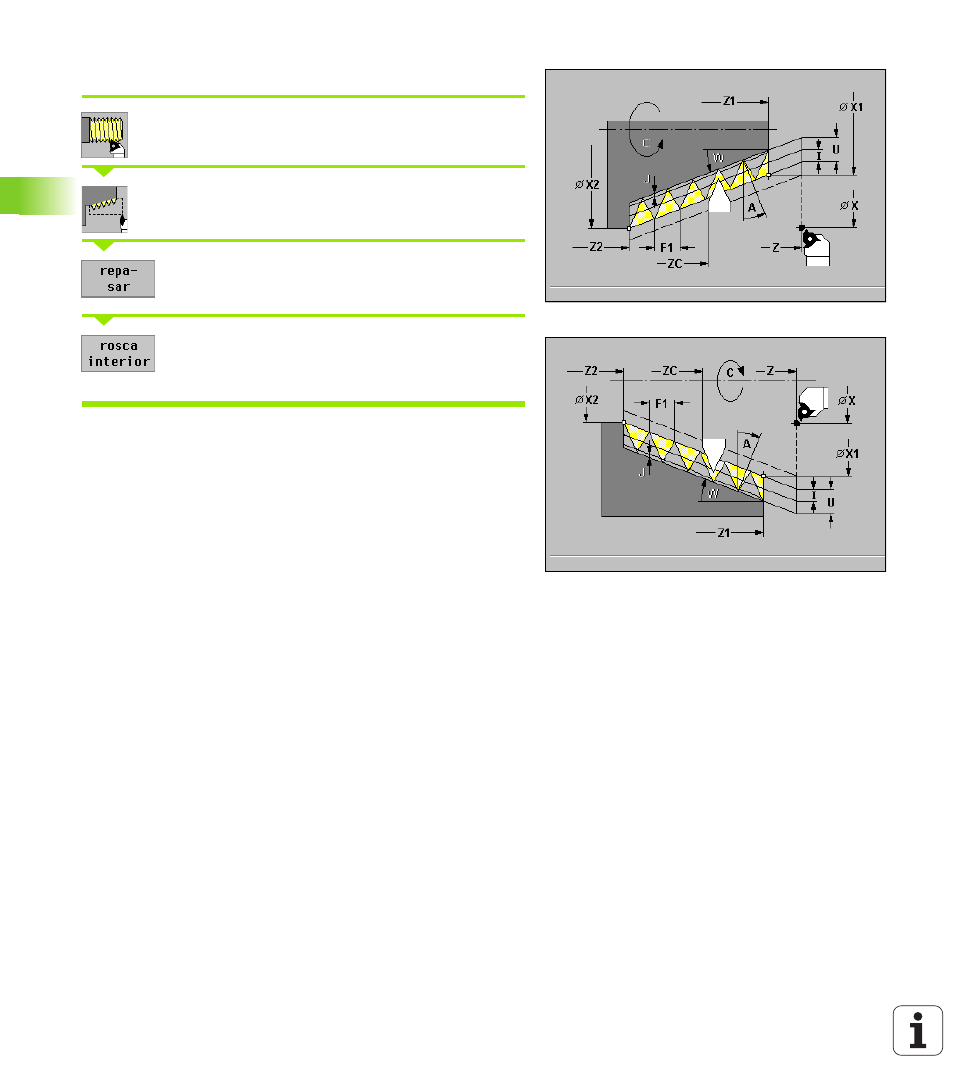

El ciclo repasa una rosca cónica interior o exterior en uno o varios
pasos. Ya que la pieza ya está fijada, el MANUALplus debe conocer la
posición exacta de la rosca. Para ello se posiciona el extremo de la
cuchilla de la hta. de roscar de forma centrada sobre la rosca y se
aceptan las posiciones en el MANUALplus con los parámetros "C" y
"ZC" (Softkey Aceptar posición. De estos valores el ciclo calcula el
ángulo del cabezal en el "punto inicial Z".
Parámetro de ciclo
 Punto inicial X1, Z1 de la rosca (sin recorrido inicial)
 Punto final de la rosca X2, Z2 (sin recorrido por inercia)
 Angulo medido C
 Posición medida ZC
 Paso de roscado F1 (= Avance)
 Profundidad de rosca U
„ Sin datos: se calcula
Rosca exterior: U=0.6134*F1
Rosca interior: U=–0.5413*F1
 1ª profundidad de corte I
„ I<U: primer corte con "I" - cada corte siguiente: Reducción de la
profundidad de corte hasta "J".
„ I=U: un corte
„ Sin datos: se calcula según U y F1
 A Ángulo de profundización (por defecto: 30°):
Campo: -60° < A < 60°
„ A<0: Aproximación desde el lado izquierdo
„ A>0: Aproximación desde el lado derecho
 Angulo inicial W: campo: -60° < A < 60°
 Profundidad de corte restante J – por defecto: 1/100 mm
