HEIDENHAIN MANUALplus 4110 361
6.20 Mecanizado de superficies fr
ontales
Superficie frontal lineal G101
Comando de geometría: G101 define una línea en un contorno de
superficie frontal.
Comando de mecanizado: La herramienta se desplaza linealmente
con avance al "punto final".
Parámetro
 Punto final X (Cota de diámetro)

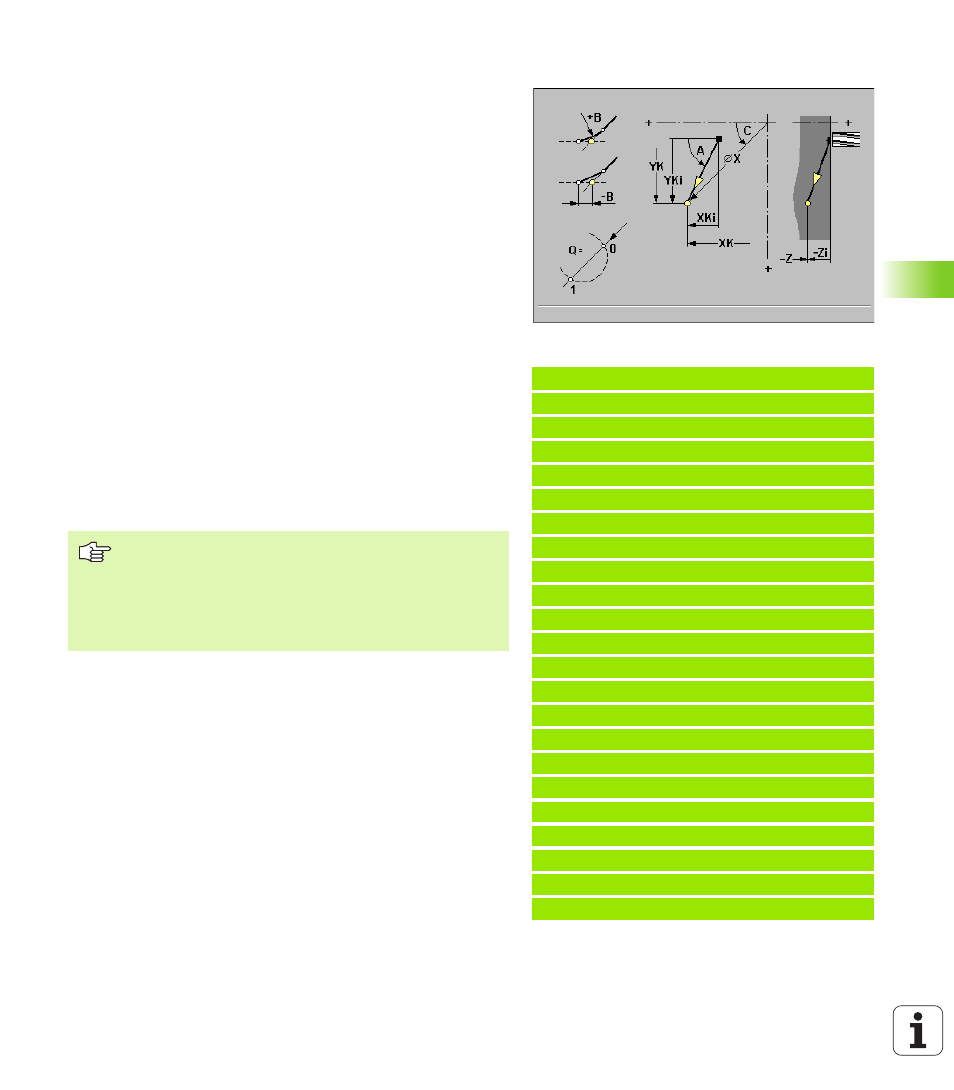

 Angulo final C – Dirección angular: véase figura auxiliar
 Punto final XK (cartesiano)
 Punto final YK (cartesiano)
 Punto final Z
 Angulo A al eje XK positivo
 Punto de corte Q (por defecto: Q=0): Si resultan dos posibilidades
de solución del cálculo del punto final, "Q" define el punto final.
 Bisel/redondeo B : Transición al próximo elemento del contorno.
Programar el punto final teórico del elemento del contorno si se
indica un bisel/redondeo.
„ B sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
 Punto final Z
Ejemplo: G101
%101.nc
[G101, G102, G103]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G100 XK50 YK0
N6 G1 Z-5
N7 G42 Q1
N8 G101 XK40
N9 G101 YK30
N10 G103 XK30 YK40 R10
N11 G101 XK-30
N12 G103 XK-40 YK30 R10
N13 G101 YK-30
N14 G103 XK-30 YK-40 R10
N15 G101 XK30
N16 G103 XK40 YK-30 R10
N17 G101 YK0
N18 G100 XK110 G40
N19 G0 X120 Z50
N20 M15
FINAL
„ Definir el punto final con coordenadas polares o bien
cartesianas.
„ sólo está permitido en G101 como instrucción
geométrica: parámetros Q, B
„ permitido sólo G101 como instrucción de mecanizado:
parámetro Z
