4.5 Ciclos de pr
ofundización

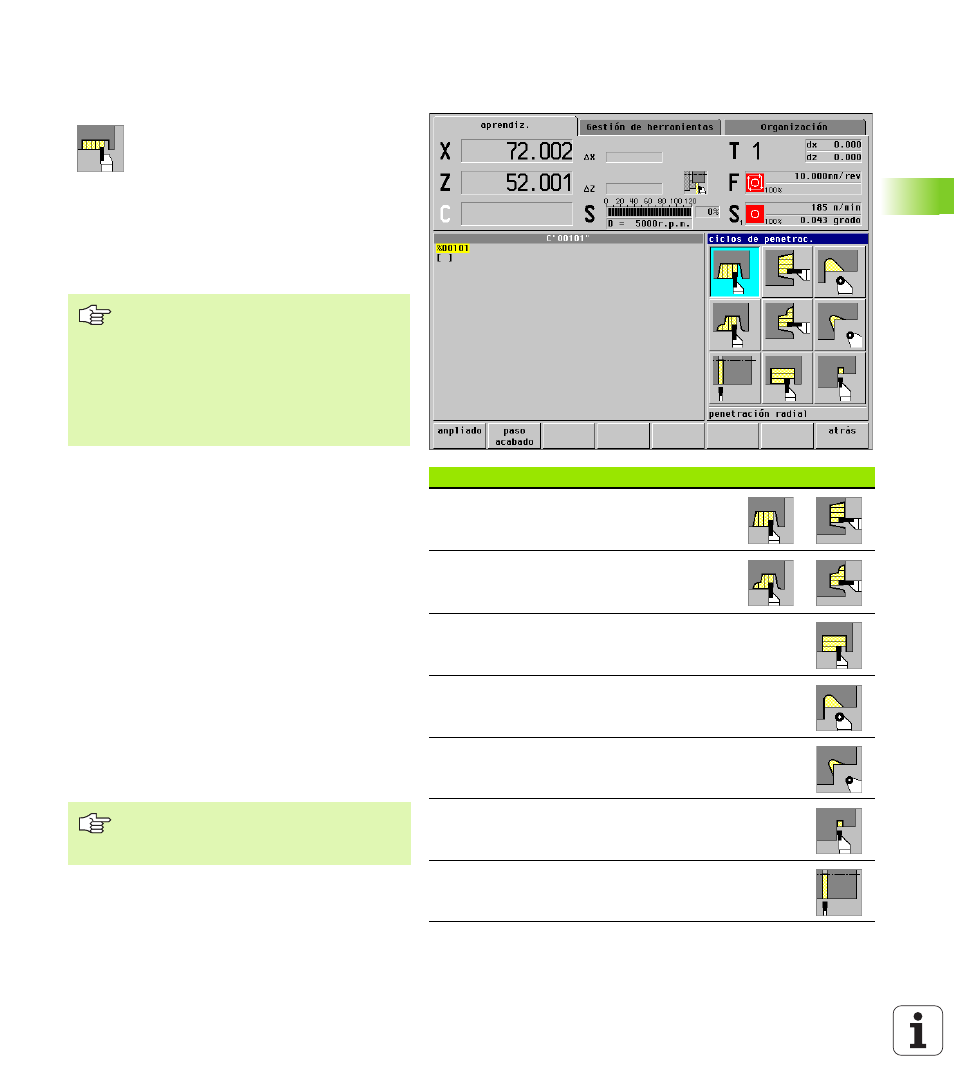

4.5 Ciclos de profundización
Dirección del arranque de viruta y aproximación
en ciclos de profundización
El MANUALplus calcula la dirección del arranque de
viruta y de aproximación según los parámetros del
ciclo. Son importantes:
„ Modo normal: Los parámetros "punto inicial X, Z"
(modo manual: "posición actual de la herramienta") y
el "inicio del contorno X1/final del contorno Z2"
„ Modo ampliado: Los parámetros "pto. inicial del
contorno X1, Z1" y "pto. final del contorno X2, Z2"
„ Ciclos ICP: Los parámetros "punto inicial X, Z"
(modo manual: "posición actual de la herramienta") y
el "punto inicial del contorno ICP"
Posición del tallado libre
El MANUALplus calcula la posición del tallado libre en
base a los parámetros del ciclo "punto inicial X, Z"
(funcionamiento manual: "posición actual de la hta.") y
"punto de esquina del contorno X1, Z1".
Ciclos de profundización Símbolo
Profundización radial/axial
Ciclos de profundización y acabado para
contornos sencillos
Penetración radial/axial ICP
Ciclos de profundización y acabado para
cualesquiera contornos
Cilindrado radial/axial
Ciclos de profundización y acabado para
contornos sencillos y cualesquiera
Tallado libre forma H
Tallado libre en "forma de H"
Tallado libre forma K
Tallado libre en "forma de K"
Tallado libre forma U
Tallado libre en "forma de U"
Tronzado
Ciclo para tronzar la pieza giratoria
El grupo de ciclos de penetración
contiene ciclos de profundización,
cilindrado, tallado libre y tronzado. Los
contornos sencillos se ejecutan en el
"modo normal", los contornos complejos
en el "modo ampliado". Con los ciclos de
profundización ICP se puede mecanizar
cualquier contorno descrito con "ICP"
(véase “Contornos ICP" en pág. 242).
„ Subdivisión del corte: El
MANUALplus calcula una aproximación
regular, que es <= "aproximación al
profundizar P".
„ Sobremedidas: em "modo ampliado"
„ La corrección del radio de la cuchilla
se realiza (a excepción de "tallado libre
en forma de K").
Los tallados libres sólo se ejecutan en
esquinas del contorno rectangulares y
paralelas al eje sobre el eje longitudinal.
