9.3 Ejemplo ICP de una "matr
iz"
3er. elemento del contorno

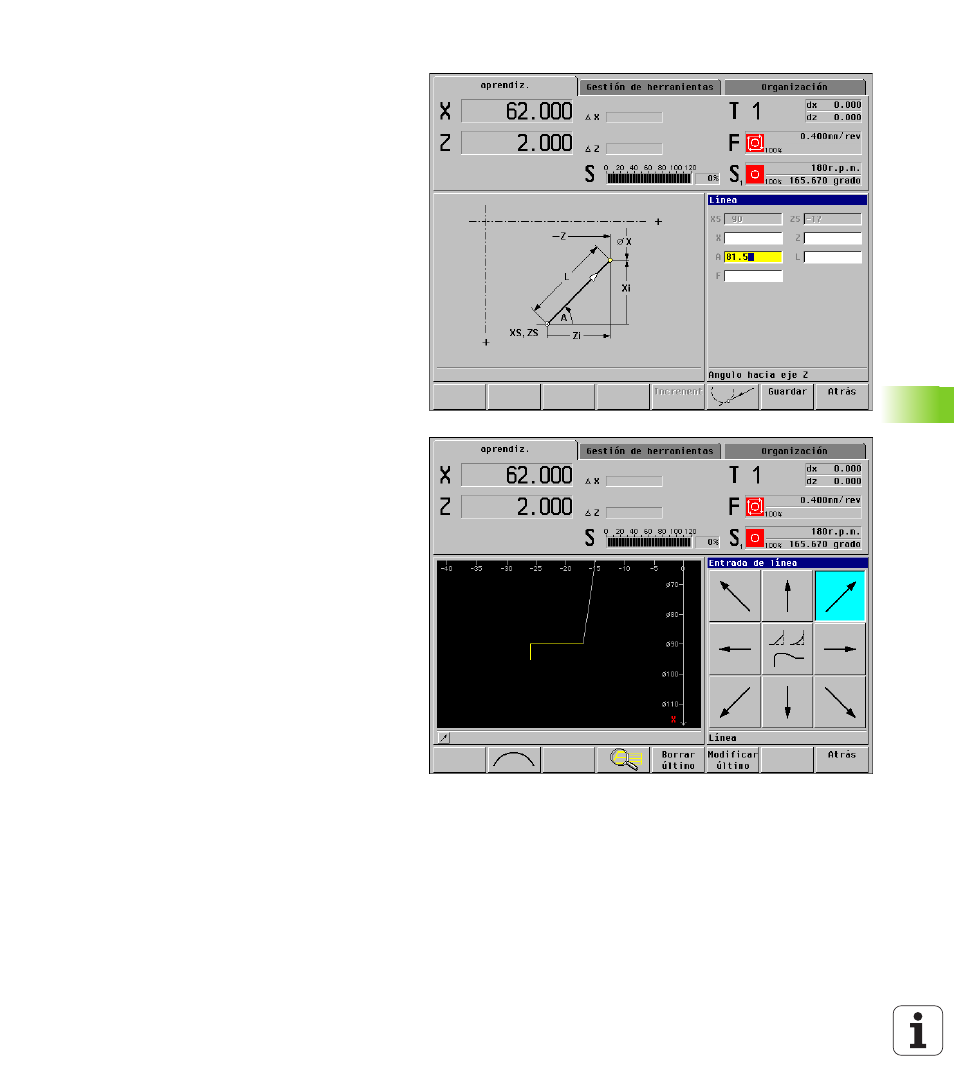

El siguiente elemento del contorno es una diagonal.
Sólo se conoce el ángulo del elemento lineal. El
MANUALplus posiciona el símbolo de "contorno no
resuelto" debajo de la ventana del gráfico y representa
la línea en color gris para saber que es un elemento no
resuelto.
