4.3 Modos de operación y programación

98

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

Detalles del modo de variador

Las siguientes acciones son posibles en el modo de variador:

• Poner en marcha y parar el variador
• Monitoree el estado de funcionamiento del variador (referencia de velocidad, velocidad de salida, corriente de salida,

tensión de salida, etc.).

• Ver la información sobre una alarma
• Ver un historial de las alarmas que ocurrieron

Figura 4.10

muestra cómo cambiar la referencia de velocidad de 0.00% a 10.00% mientras está en el modo de variador.

Este ejemplo asume que la fuente de referencia se asigna al operador digital (b1-02 = 0) y d1-01 está configurado en 0 o 3.

Figura 4.10

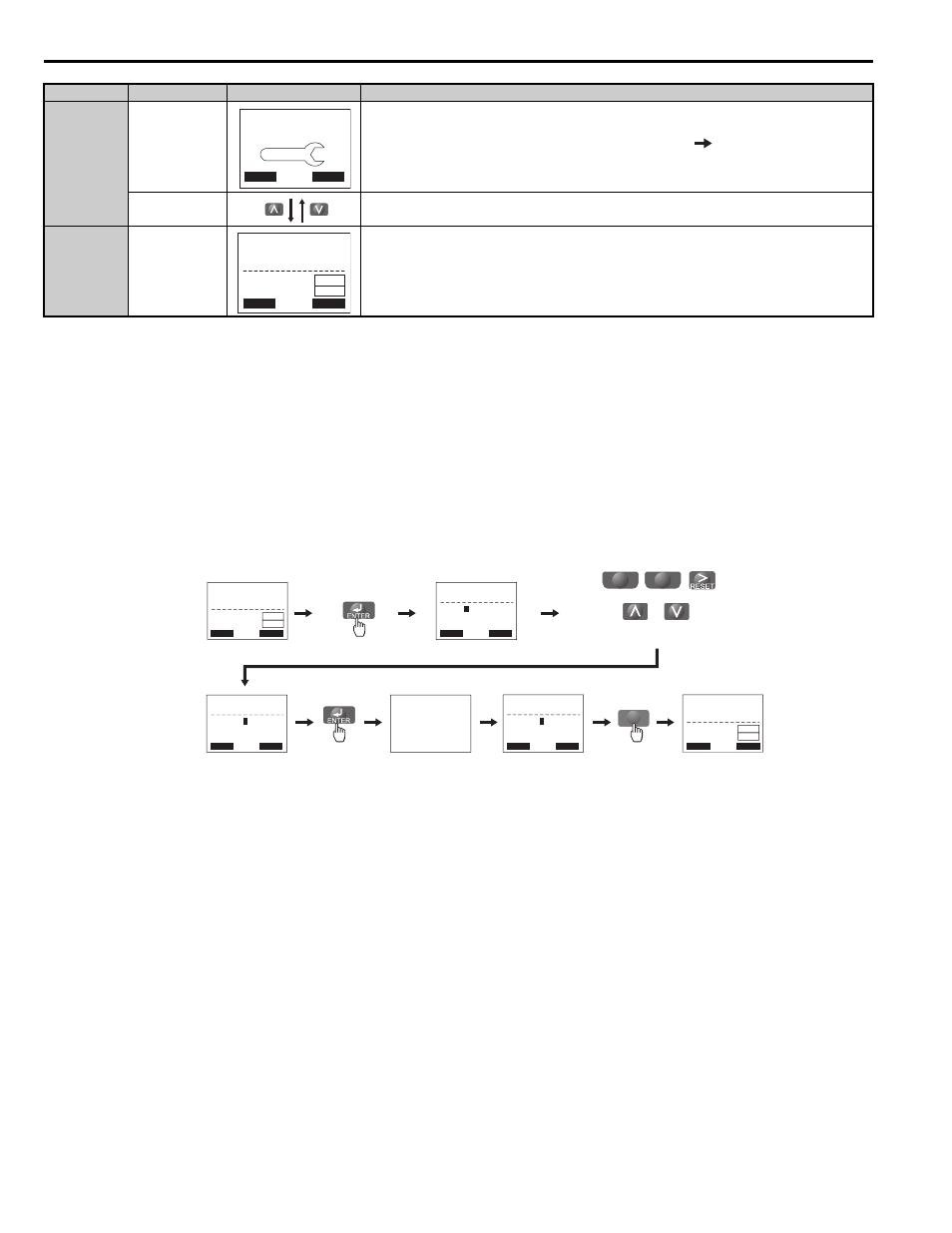

Figura 4.10 Configuración de la referencia de velocidad en el modo variador.

Nota: El variador no aceptará un cambio a la referencia de velocidad hasta que se presiona la tecla ENTER después de ingresar la

referencia de velocidad. Esta función evita la configuración accidental de la referencia de velocidad. Para que el variador acepte
los cambios a la referencia de velocidad tan pronto como se realicen los cambios sin necesidad de usar la tecla ENTER, configure
o2-05 en 1.

Detalles del modo de programación

Las siguientes acciones son posibles en el modo de programación:

Modo de configuración de parámetros: Accese y edite todas las configuraciones de parámetros.
Menú Verificar: Comprueba una lista de parámetros que se han cambiado desde sus valores predeterminados

originales.

Grupo configuración: Accede a una lista de los parámetros utilizados comúnmente para simplificar la configuración

(consulte

Configuración simplificada mediante el grupo de configuración en la página 100

).

Modo Autoajuste: Calcula y configura automáticamente los parámetros del motor para optimizar el desempeño del

variador.

Modo de pro-

gramación

Modo de autoajuste

Los parámetros del motor se calculan y configuran de manera automática.

Consulte Autoajuste en la

página 111

.

Modo de oper-

ación

Referencia de veloci-

dad

Regresa a la pantalla de referencia de velocidad.

Modo

Contenidos

Pantalla del operador

Descripción

HELP

- MODE -

PRG

Auto-Tuning

DATA

AUTO

FWD

YEA_com

- MODE -

U1-01= 0.00%

U1-02= 0.00%
U1-03= 0.00A

DRV

Speed Ref (OPR)

Rdy

FWD

RSEQ
LREF

YEA_com

YEA_TM

only

ESC

FWD

FWD

F1

F2

- MODE -

U1-01= 0.00%

U1-02= 0.00%
U1-03= 0.00A

DRV

Speed Ref (OPR)

Rdy

RSEQ
LREF

- MODE -

U1-01= 10.00%

U1-02= 0.00%
U1-03= 0.00A

DRV

Speed Ref (OPR)

Rdy

RSEQ
LREF

-MONITR-

Spd Ref 1(d1-01)

U1-01=

0

00.00%

㸦0.00㹼100.00㸧

͆0.00%͇

DRV

FWD

Rdy

-MONITR-

Spd Ref 1(d1-01)

U1-01= 01

0

.00%

㸦0.00㹼100.00%㸧

͆0.00%͇

DRV

FWD

Rdy

-MONITR-

Spd Ref 1(d1-01)

U1-01= 01

0

.00%

㸦0.00㹼100.00㸧

͆0.00%͇

DRV

FWD

Rdy

Entry Accepted

Visualización de la referencia

de velocidad en el encendido

Presione hasta que la referencia

de frecuencia cambie a 010.00%

izquierda derecha
