5.5 E: Parámetros del motor
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 187
De
ta
lle
s de
los
pa
rá
met
ro
s
5
La disponibilidad de los siguientes parámetros depende del modo de control.

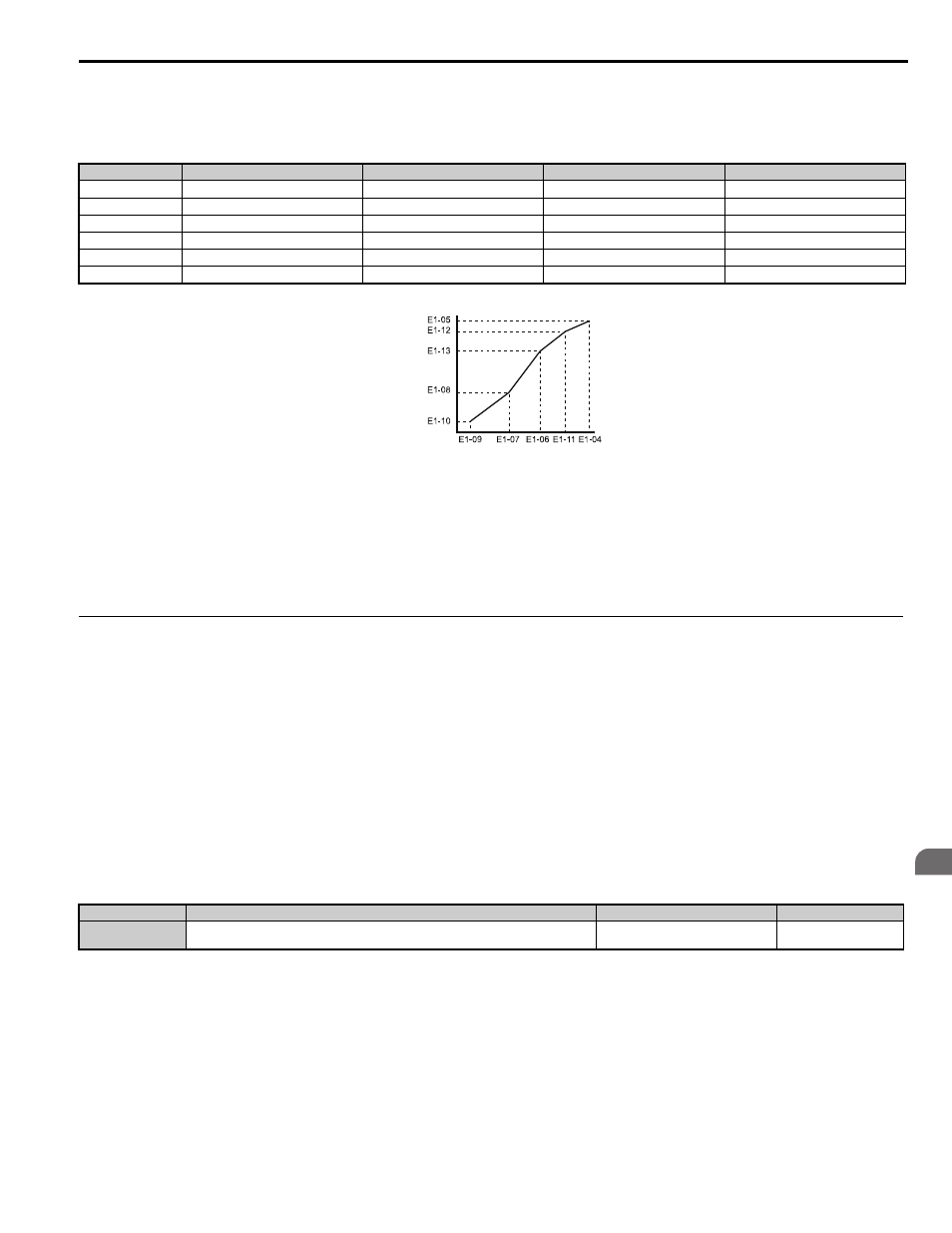

Figura 5.13
Figura 5.13 Patrón V/f
Nota: 1. La siguiente condición debe ser cierta cuando se configura el patrón V/f: E1-09  E1-07  E1-06  E1-11  E1-04
2. Para hacer que el patrón V/f sea una línea recta por debajo de E1-06, configure E1-09 = E1-07. En este caso se ignora la configuración
E1-08.
3. E1-03 no se ve afectado cuando se inicializan los parámetros mediante el parámetro A1-03, pero la configuración de E1-04 hasta E1-
13 es devuelta a sus valores predeterminado.
4. Los parámetros E1-11, E1-12 y E1-13 solo deben ser utilizados para el ajuste fino del patrón V/f en el intervalo de salida constante.
Estos parámetros rara vez necesitan cambiarse.
◆ E2: Parámetros del motor
Estos parámetros contienen los datos del motor para motores de inducción. Se establecen automáticamente cuando se
realiza el autoajuste (esto incluye el autoajuste rotacional, el autoajuste estacionario 1 y 2).
Consulte Detección de fallas
de auto-ajuste en la página 320 Si no se puede realizar el autoajuste.
Nota: A medida que los parámetros del motor para un motor de imán permanente se configuran en los parámetros E5- , los
parámetros para los motores de inducción (E2-) están ocultos cuando se selecciona un modo de control del motor de imán
permanente (es decir, el parámetro A1-02 está configurado en 7).
■ E2-01: Corriente nominal del motor
Se utiliza para proteger el motor y calcular los límites de torque. Configure E2-01 en los amperios de carga completa
(FLA) estampados en la placa de identificación del motor. Si el autoajuste se completa con éxito, el valor ingresado en
T1-04 se guardará automáticamente en E2-01.
Nota: 1. La resolución de pantalla depende de la potencia nominal de salida del variador. Los modelos 2A0018 a 2A0041 y 4A0009 a 4A0023
muestran valores en unidades 0.01 A, mientras que los modelos 2A0059 a 2A0432 y 4A0030 a 4A0260 muestran valores en unidades
0.1 A.
2. La configuración de la corriente nominal del motor en E2-01 a un valor inferior a la corriente sin carga del motor en E2-03 activa un
error oPE02. Configure E2-03 correctamente para prevenir este error.
<5> El parámetro se omite si E1-11 y E1-12 se establecen en 0.0.
<6> El autoajuste configura E1-13 al mismo valor que E1-05.
N.º V/f OLV CLV CLV/PM
E1-07 Sí Sí N/D N/D
E1-08 Sí Sí N/D N/D
E1-10 Sí Sí N/D N/D
E1-11 Sí Sí Sí N/D
E1-12 Sí Sí Sí N/D
E1-13 Sí Sí Sí N/D
N.º Nombre del parámetro Rango de configuración Predeterminado
E2-01 Corriente nominal del motor
10% a 200% de la corriente nominal del
variador.
Determinado por o2-04
Tensión de salida (V)
Frecuencia (Hz)
