8.4 Instalación de tarjetas opcionales

366

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

Diagrama de conexión de PG-X3

Consulte la

Tabla 8.10

para una descripción detallada de las funciones del terminal de la tarjeta opcional.

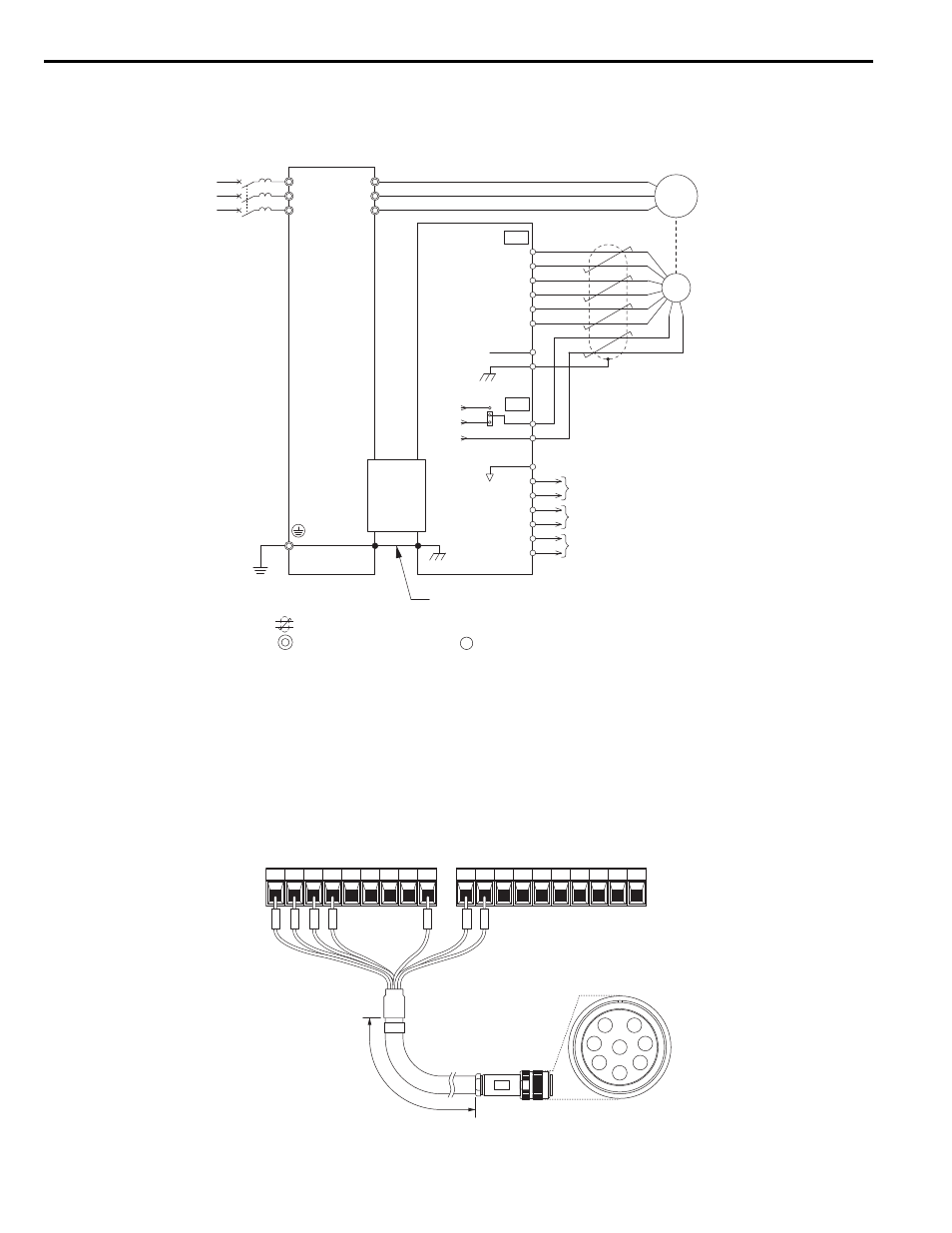

Figura 8.9 Opción PG-X3 y Diagrama de conexión del codificador PG

Cables del codificador PG para la opción PG-B3

Yaskawa recomienda usar un LMA-B-S185Y (salida complementaria) para los cables que van entre la opción PG-B3
y el PG como se muestra en

Figura 8.10

.

Para obtener instrucciones sobre el cableado del bloque de terminales, consulte

Tabla 8.9

.

Figura 8.8

Figura 8.10 Cableado del cable del codificador PG

<1> La opción PG-X3 lee una frecuencia máxima de entrada desde el codificador PG de 300 kHz. Asegúrese de seleccionar un codificador PG con

una frecuencia de pulso de salida máxima de 300 kHz al operar a máxima velocidad.

U/T1
V/T2

W/T3

R/L1
S/L2
T/L3

A+
A



B



Z



B+

Z+

a+
a



b



z



b+

z+

FE

IP
IG

IP12

IP5

IG

TB1

SG

SD

TB2

PG

NC

CN5-C

CN3

M

FE

línea blindada de par trenzado

terminal del circuito principal

terminal del circuito de control

Señal de monitor de pulsos

Cable de conexión a tierra

Señal de Monitor de Pulso

Señal de Monitor de Pulso

Variador

YASKAWA

Opción

PG-X3

X3

A+ A- B+ B- Z+ Z-

SD FE

IP IG AO IG BO IG ZO IG

A

B

C

D

E

F

G

H

TA1

TB1

TB2

3

4

5

6

E

1

2

(Pin)

Lado del codificador PG

B

3
