7.4 Ventiladores de enfriamiento del variador y ventiladores de circulación
346 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
4. Mientras presiona los ganchos situados en los lados izquierdo y derecho de la cubierta del ventilador, guíe la
guarda para dedos del ventilador hasta que hace clic en su sitio.

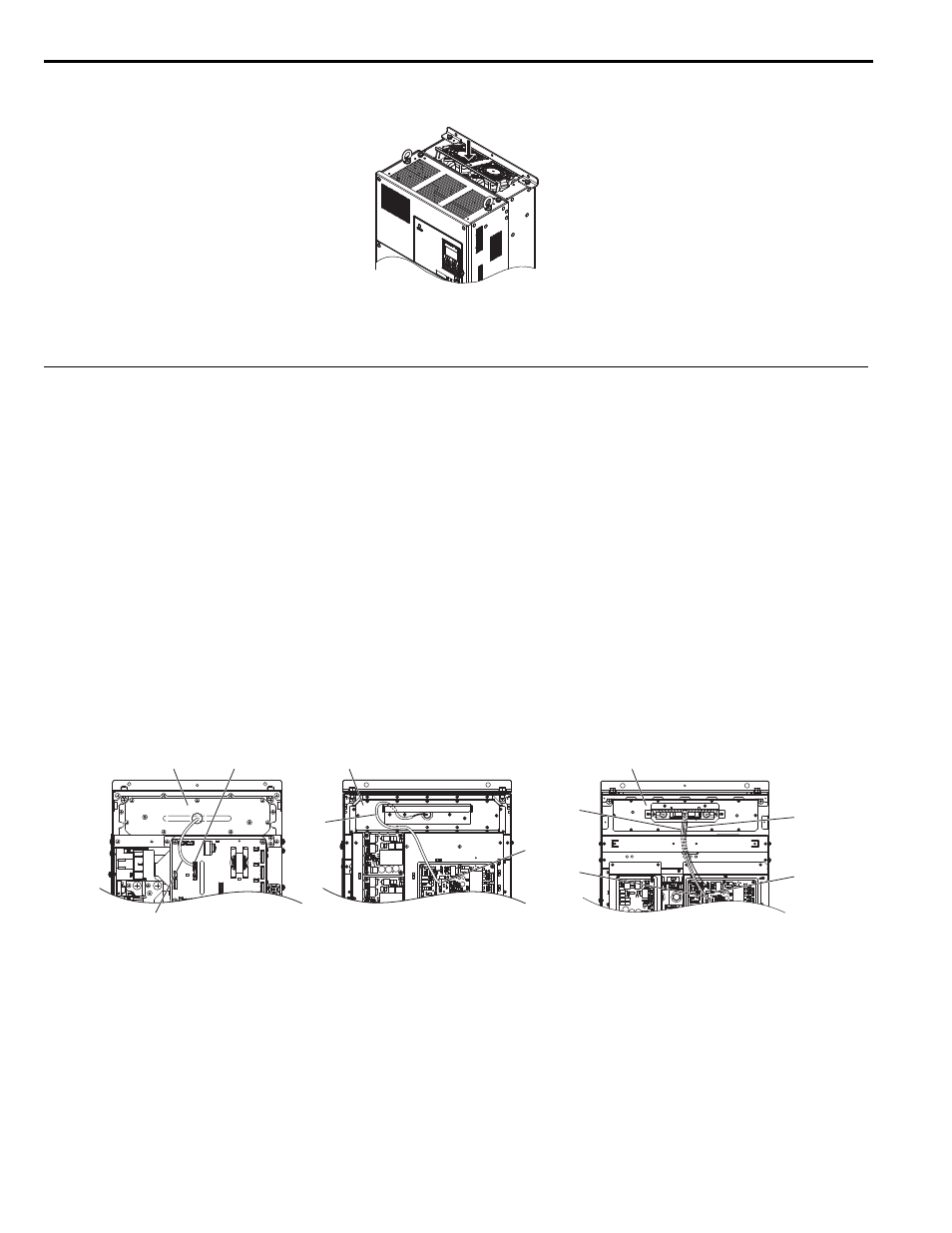

Figura 7.18
Figura 7.18 Montaje de la cubierta del ventilador: 4A0094, 4A0114
5. Vuelva a encender la fuente de energía y restablezca el tiempo de operación del ventilador de refrigeración para
el Monitor de mantenimiento estableciendo o4-03 a 0.
◆ Reemplazo del ventilador de refrigeración: 2A0181 a 2A0432, 4A0140 a 4A0260
¡ADVERTENCIA! Riesgo de descarga eléctrica. No conecte ni desconecte el cableado si el dispositivo está encendido. El
incumplimiento de estas instrucciones podría provocar lesiones personales graves. Antes de realizar tareas de mantenimiento en el
variador, desconecte todo el suministro de energía del equipo. El capacitor interno permanece cargado aun después de que se corte el
suministro de electricidad. Luego de desconectar la electricidad, espere al menos la cantidad de tiempo especificada en el variador
antes de tocar cualquiera de sus componentes.
¡PRECAUCIÓN! Peligro de quemaduras. No toque un disipador de calor caliente del variador. El incumplimiento de esta instrucción
puede ocasionar lesiones leves o moderadas. Cuando reemplace el ventilador de refrigeración, desconecte el suministro de energía
del variador. Para evitar quemaduras, espere al menos 15 minutos y asegúrese de que el disipador de calor se haya enfriado.
AVISO: Peligro del equipo. Siga las instrucciones de reemplazo del ventilador de refrigeración. El ventilador de refrigeración no puede
funcionar correctamente cuando está mal instalado y podría provocarle daños graves al variador. Siga las instrucciones en este
manual para reemplazar el ventilador de refrigeración, y asegúrese de que la etiqueta quede en la parte superior antes de insertar el
ventilador de refrigeración en el variador. Para garantizar la máxima vida útil del producto, cuando realice las tareas de mantenimiento,
reemplace ambos ventiladores de refrigeración.
■ Extracción y desensamblaje de la unidad del ventilador de refrigeración
1. Retire la cubierta de los terminales y la cubierta frontal.
2. Retire el conector del ventilador (CN6). Retire los conectores del ventilador (CN6, CN7) en el modelo 2A0432.
Figura 7.19
Figura 7.19 Reemplazo del ventilador de refrigeración: Unidad del ventilador y conectores
A – Unidad del ventilador D – Cable del relé del ventilador
de circulación
B – Cable del relé del ventilador
de circulación
E – Conector del ventilador
(CN7)
C – Conector del ventilador
(CN6)
YEA_
TMonly
A
B
C A
C
A
B
D
E
C
B
2A0181, 2A0225, 2A0269, 2A0354
4A0140, 4A0188, 4A0225 2A0432 4A0260
