4.6 Procedimiento de configuración para las aplicaciones del elevador
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 143
P
rog
ra
mac
ió
n
y pue
st
a
en
ma
rc
h
a
4
■ Conexión del variador y la batería
Utilice el cable de 1.1 m empacado con el variador para conectar la batería. P Retire el la cubierta del conector del puerto
CN19 antes de conectar el cable a CN19.
Puede encontrarse información sobre la potencia nominal de la batería en la Tabla 4.13 .
Nota: La ubicación del puerto conector y el ángulo varían según el modelo de variador.
¡PELIGRO! Apague el suministro eléctrico antes del cableado y la conexión del cable de la batería. El incumplimiento de estas
instrucciones dará lugar a lesiones graves o a la muerte por descarga eléctrica.
Conexiones de las baterías para 2A0018 a 2A0094 y 4A0009 a 4A0049
1. Inserte la punta de un destornillador en la abertura en el borde de la cubierta del conector CN19. Deslice la tapa
fuera del variador como se indica en la
Figura 4.29 .
AVISO: Un destornillador recto debe insertarse dentro de la abertura dispuesta en la cubierta del conector en el ángulo correcto. Tratar
de insertar el destornillador en un ángulo diferente podría dañar el variador.
Figura 4.24

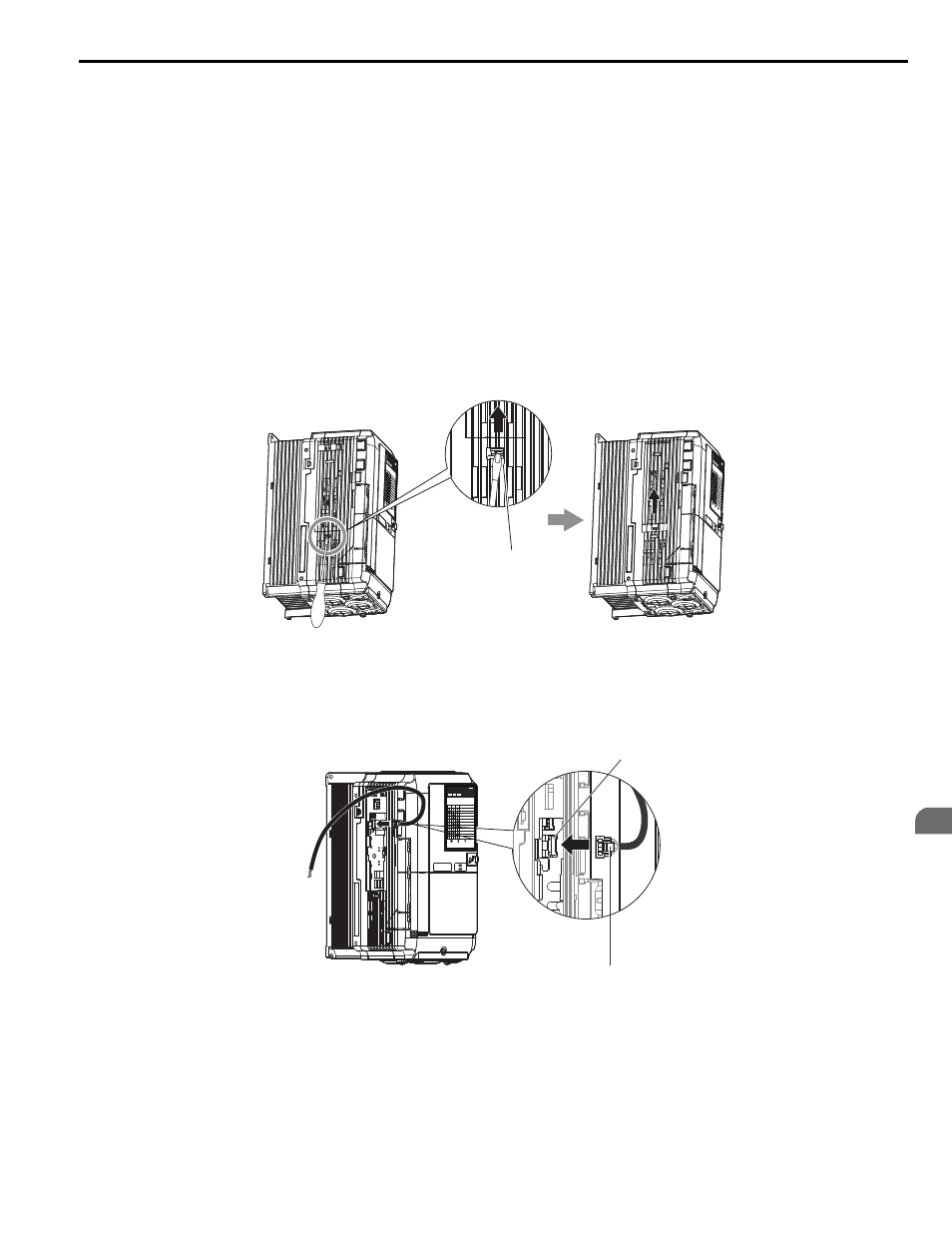

Figura 4.29 Retirar la cubierta del conector
2. Conecte el cable suministrado al puerto CN19.
AVISO: Asegúrese de que el conector se sujeta en el ángulo correcto al puerto del variador. El ángulo incorrecto podría dañar la
batería, el cable o el conector.
Figura 4.25
Figura 4.30 Conexión del cable
PWR
LED MO NITOR JV OP-184 RUN DS1 DS2
RUN DS1 DS2 STAT US READY RUN ALARM (RUN) PGOH,LT BB,HB B EF,SE
Other Fault
OV,UV OH,OL OC,GF,S C,PGO CPF,OF A,OFB,OF C :LIGHT :BLINK :LIGH T OFF
PWR
LED MONITO R JVOP-184 RUN DS1 DS2
RUN DS1 DS2 STATUS READY
RUN
ALARM(RUN
) PGOH,LT
BB,HBB
EF,SE
Other Fault
OV,UV
OH,OL
OC,GF,SC,PGO
CPF,OF
A,OFB,OFC :LIGHT :BLINK :LIGHT OFF
Presione hacia adentro en la
lengüeta y deslice la cubierta
del conector en la dirección
indicada por la flecha.
PWR LED MONITOR JVOP-184
RUN DS1 DS2
RUN DS1 DS2 STATUS READY
RUN
ALARM(RUN)
PGOH,LT
BB,HBB
EF,SE
Other Fault
OV,UV
OH,OL
OC,GF,SC,PGO
CPF,OFA,OFB,OFC
:LIGHT :BLINK :LIGHT OFF
Presione el clip conector
para conectar el cable.
Puerto CN19
