2.2 Instalación mecánica
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 43
In
st
al
a
ci
ón me
cán
ic
a
2
■ Instalación remota del monitor LED
Dimensiones del monitor LED

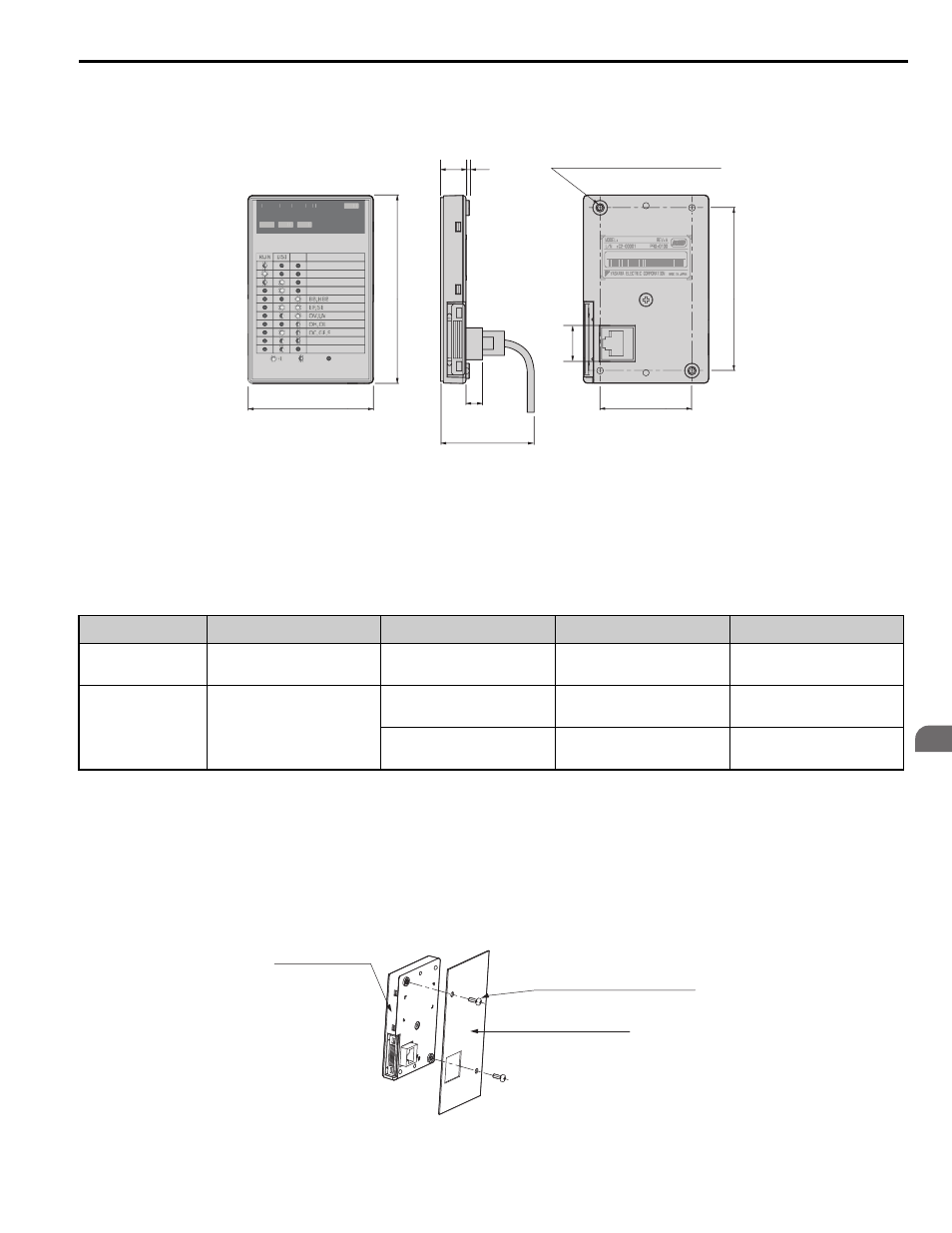

Figura 2.6 Dimensiones del monitor LED
Tipos de instalación y materiales necesarios
El monitor LED se monta en una caja de dos maneras diferentes:
1. Montaje externo/frontal instala el operador fuera del panel de protección.
2. Montaje interno/embutido instala el operador dentro del panel de protección.
Tabla 2.2 Monitor LED Métodos de instalación y herramientas necesarias
AVISO: Evite que cuerpos extraños tales como virutas de metal o recortes de cables caigan dentro del variador durante la instalación
y la construcción del proyecto. El incumplimiento de estas normas pueden derivar en daños al variador. Coloque una cubierta temporal
sobre el variador durante su instalación. Quite la cubierta temporal antes de activar el variador ya que la cubierta reducirá la ventilación
y esto puede causar que el variador se sobrecaliente.
Montaje externo/frontal
1. Corte una abertura en el panel de protección para el monitor LED como se muestra en la Figura 2.8 .
2. Ubique el monitor LED de manera que la pantalla quede hacia el exterior y móntelo en el panel de protección
como se muestra en la
Figura 2.7 .
Figura 2.6
Figura 2.7 Instalación de montaje externo/frontal
Método de instalación Descripción
Conjuntos de soporte de
instalación
Modelo Herramientas necesarias
Montaje externo/frontal
La instalación simplificada con el
operador digital está montada en el
exterior del panel con dos tornillos.
– – Destornillador Phillips (N.º 1)
Montaje interno/embutido
Incluye el operador digital en el panel.
El operador digital está a ras con el
exterior del panel.
Juego de soporte de instalación A
(para montaje con tornillos a través de
orificios en el panel)
EZZ020642A Destornillador Phillips (N.º 1, N.º 2)
Conjunto de soporte de instalación B
(para usar con pasadores roscados que
se fijan al panel)
EZZ020642B
Destornillador Phillips (N.º 1)
Llave (7 mm)
S / N : J007XE273710001
JVOP-184
90
78
60
7.9
12.2 1.6
44
15
PWR LED MONITOR JVOP-184
RUN DS1 DS2
DS2 STATUS
READY
RUN
ALARM(RUN)
PGOH,LT
Other Fault
C,PGO
CPF,OFA,OFB,OFC
IGHT :BLINK :LIGHT OFF
Mínimo 50 Unidad: mm
Orificios de instalación (2 tornillos M3, profundidad 5) YEA_TMonl
Monitor LED
Tornillo de cabeza plana con
receso M3 × 6 Phillips × 2
Panel de protección
Unidad: mm
