7.4 Ventiladores de enfriamiento del variador y ventiladores de circulación

348

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

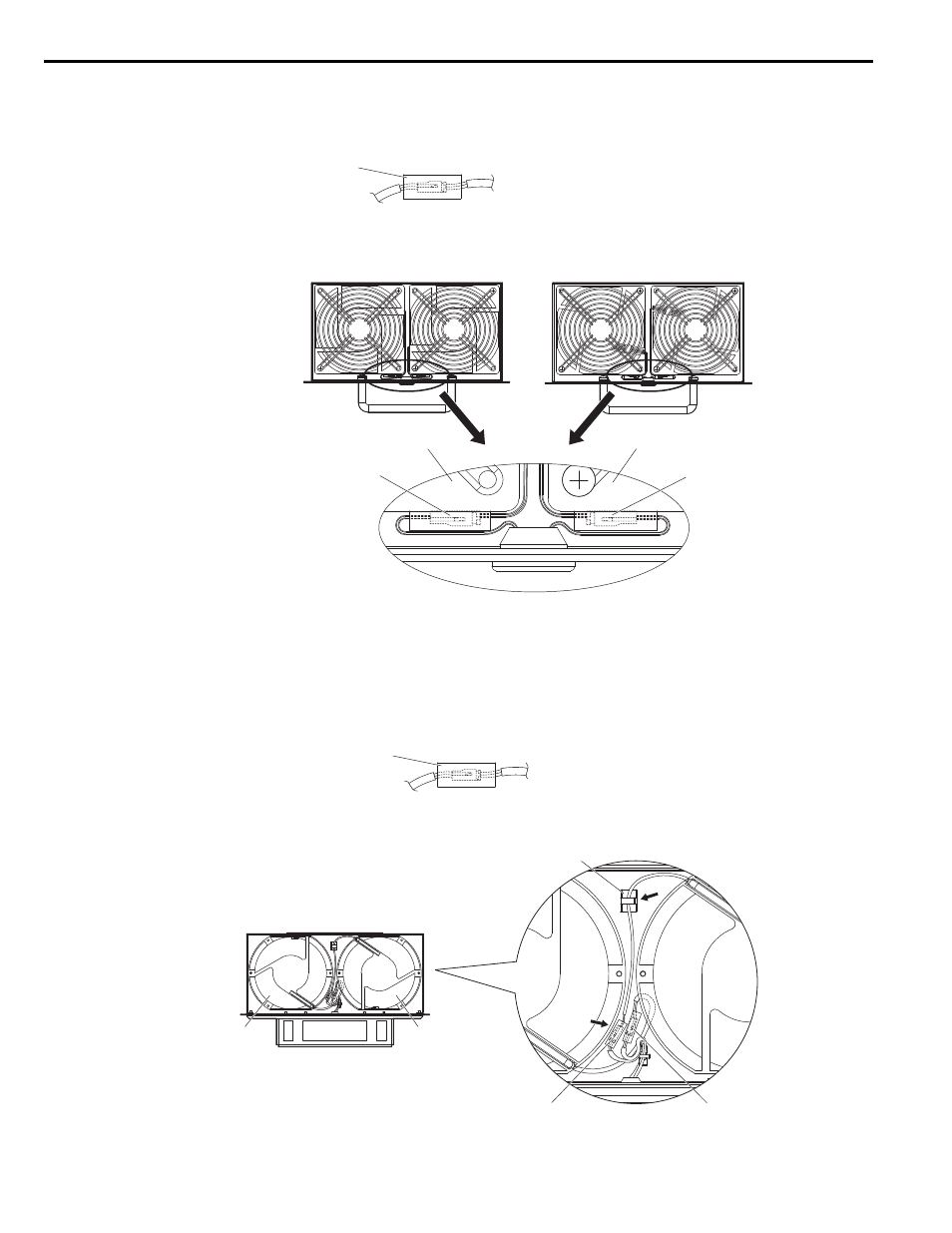

Cableado del ventilador de refrigeración: 2A0181, 2A0225, 4A0140 y 4A0188

1.

Coloque el tubo protector de modo que el conector del ventilador se encuentre en el centro del tubo protector.

2.

Coloque el conector del ventilador cubierto por el tubo como se muestra en la

Figura 7.22

.

Figura 7.22

Figura 7.22 Cableado del ventilador de refrigeración para modelos 2A0181, 2A0225, 4A0140 y 4A0188

3.

Asegúrese de que el tubo protector no sobrepase el protector del ventilador.

4.

Vuelva a verificar el conector del relé para asegurarse de que esté conectado correctamente.

Cableado del ventilador de refrigeración: 2A0269, 2A0354 y 4A0225

1.

Coloque el tubo protector de modo que el conector del ventilador se encuentre en el centro del tubo protector.

2.

Inserte el conector para el ventilador B2 y guíe el cable principal para el ventilador B2 de modo que el gancho del
cable se mantenga en su lugar. Inserte el conector para el ventilador B1.

Figura 7.23

Figura 7.23 Cableado del ventilador de refrigeración: 2A0269, 2A0354 y 4A0225

Tubo protector

c o m -

mon

2A0181, 2A0225, 4A0140

4A0188

Conector para el ventilador B1

Ventilador B1

Ventilador B2

Conector para el ventilad

common

TMonly

Tubo protector

C O M -

MON

Gancho del cable

Conector para el ventilador B2

Conector para el ventilador B1

Ventilador B2

Ventilador B1

Common_

TMonly
