8.5 Instalación de dispositivos periféricos
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 379
Di
spo
si
ti
vo
s per
ifé
ri
co
s
y
opc
io
nes
8
◆ Conexión de un filtro de ruido
■ Filtro de ruido del lado de entrada
Las salidas del variador generan ruido como resultado de las conmutaciones de alta velocidad. Este ruido fluye desde el
interior del variador hacia el suministro eléctrico y puede afectar otros equipos. La instalación de un filtro de ruido en el
lado de entrada del variador puede reducir la cantidad de ruido que fluye hacia el suministro eléctrico. Además, esto evita
que el ruido ingrese al variador del suministro eléctrico.
• Use un filtro de ruido específicamente diseñado para variadores de CA.
• Instale el filtro de ruido tan cerca del variador como sea posible.
Figura 8.20

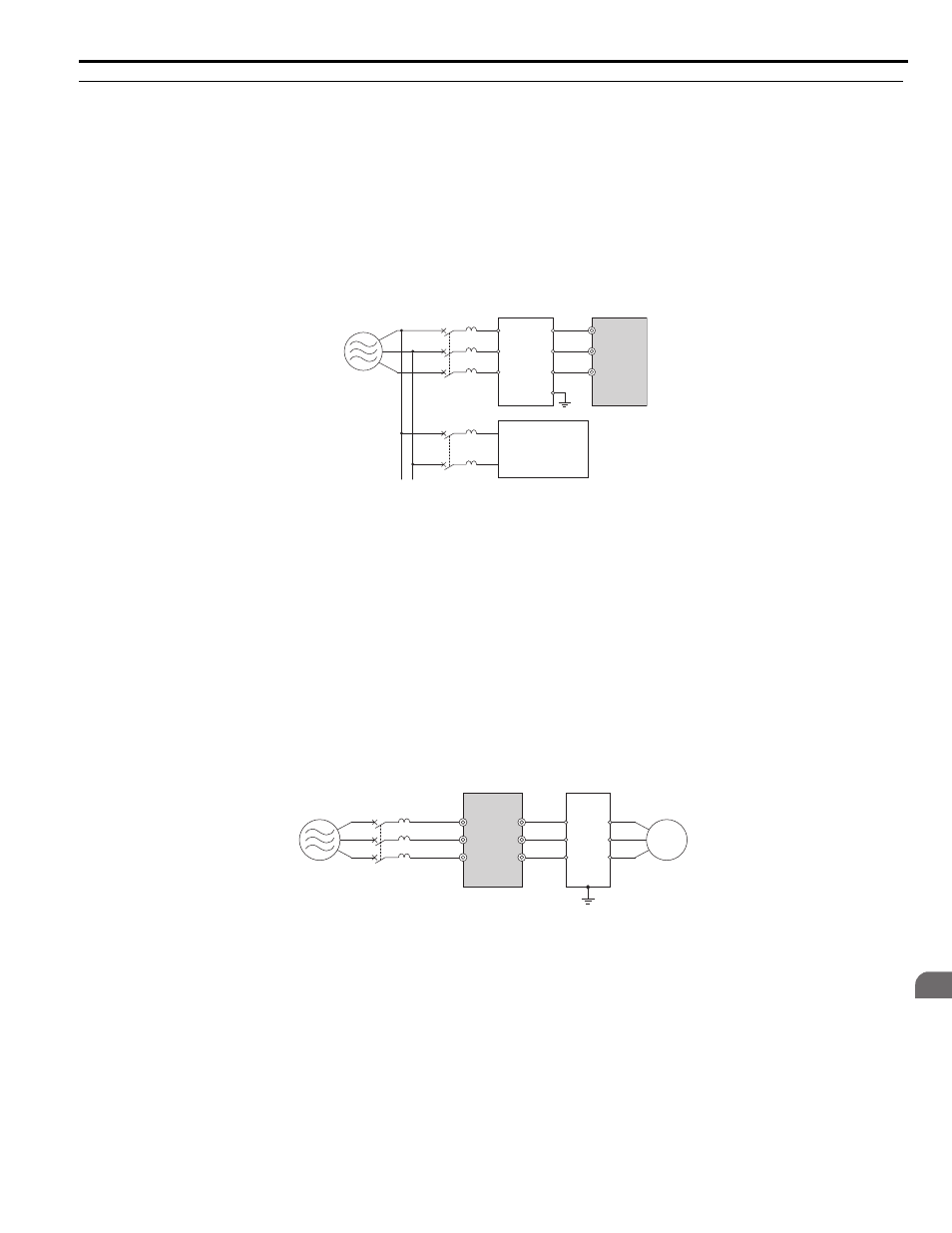

Figura 8.22 Filtro de ruido del lado de entrada (trifásico 200/400 V)
■ Filtro de ruido del lado de salida
Un filtro de ruido en el lado de salida del variador reduce el ruido inductivo y el ruido radiado. La Figura 8.23 ilustra un
ejemplo del cableado del filtro de ruido del lado de salida.
AVISO: No conecte capacitores de avance de fase o los filtros de ruido LC/RC a los circuitos de salida. La aplicación incorrecta de
filtros de ruido podría producir daños en el variador.
Figura 8.21
Figura 8.23 Filtro de ruido del lado de salida
• Ruido irradiado: Las ondas electromagnéticas irradiadas del variador y los cables crean ruido en todo el ancho de
banda de radio que puede afectar a dispositivos circundantes.
• Ruido inducido: El ruido generado por la inducción electromagnética puede afectar a la señal de línea y puede hacer
que el controlador funcione incorrectamente.
A – Suministro eléctrico C – Variador
B – Filtro de ruido del lado de
entrada (modelo LNFD-

)
D – Otro dispositivo de control
A – Suministro eléctrico C – Filtro de ruido del lado de
salida
B – Variador D – Motor
C
D
A
B
R/L1
U
V
W
R
S
T
E
MCCB
MCCB
S/L2
T/L3
Y E A
_TM
only
C
D
B
A
M
R/L1
MCCB
S/L2
T/L3
U/T1
V/T2
W/T3
1
2
3
4
5
6
Y E A
_TM
only
