3.8 Cableado del circuito de control

80

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

Cuando conecte los cables de control a los terminales, utilice cables de par trenzado blindados (con tratamiento de los
extremos de los cables como se muestra en

Figura 3.22

y conecte el blindaje al terminal de tierra (E [G])) del variador.

Figura 3.21

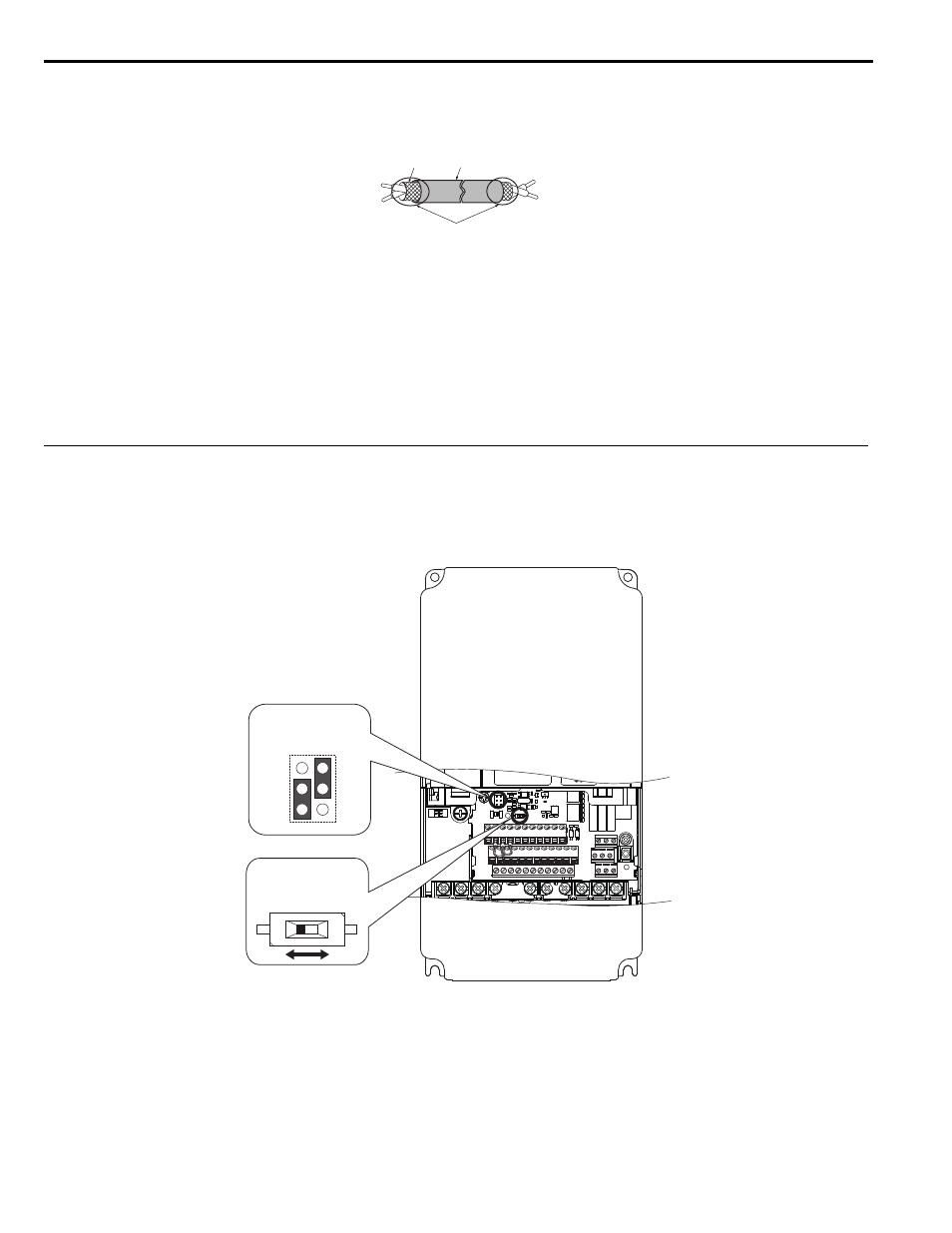

Figura 3.22 Preparación de los extremos de los cables blindados

AVISO: No exceda 50 m (164 ft). para la línea de control entre el variador y el operador cuando se utilice una señal analógica desde

una fuente remota para suministrar la referencia de frecuencia. El incumplimiento de esta instrucción puede provocar un rendimiento

deficiente del sistema.

Interruptores y puentes en la placa de terminales

La placa de terminales está equipada con varios interruptores que se usan para adaptar las Entradas/Salidas del variador a
las señales de control externas. La

Figura 3.23

muestra la ubicación de estos interruptores.

Consulte Configuración de

entrada/salida del control en la página 81

para conocer las instrucciones de configuración.

Figura 3.22

Figura 3.23 Ubicaciones de los puentes e interruptores en placa de terminales

A – Lado del variador

D – Vaina del blindaje (aislar con cinta o tubo

termoencogible).

B – Aislamiento

E – Blindaje

C – Lado del dispositivo

de control

A

E

B

C

D

Puente S3

Terminal H1/H2

disipador/Sel. de fuente

Interruptor DIP S2

Resistor terminación

RS-422/485

Off (apagado)

On (encendido)
