4.3 Modos de operación y programación

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

97

P

rog

ra

mac

n

y pue

st

a

en

ma

rc

h

a

4

4.3 Modos de operación y programación

El variador tiene un modo de operación para operar el motor y un modo de programación para editar la configuración de
los parámetros.

Modo Variador: En el modo Variador el usuario puede operar el motor y observar los parámetros del Monitor U. La
configuración de los parámetros no puede editarse ni modificarse desde el modo de variador.

Modo de programación: En el modo de programación el usuario puede editar y comprobar la configuración de los
parámetros y realizar el autoajuste. El variador no aceptará un comando Arriba/Abajo cuando el operador digital está en
el modo de programación a menos que el parámetro b1-08 esté configurado en 1 para permitir un comando Arriba/Abajo.

Nota: 1. Si b1-08 está configurado en 0, el variador sólo aceptará un comando Up/Down en el modo variador. Después de editar los

parámetros, el usuario debe salir del modo de programación e ingresar al modo de operación antes de operar el motor.

2. Configure b1-08 a 1 para permitir que el variador haga funcionar el motor mientras está en el modo programación.

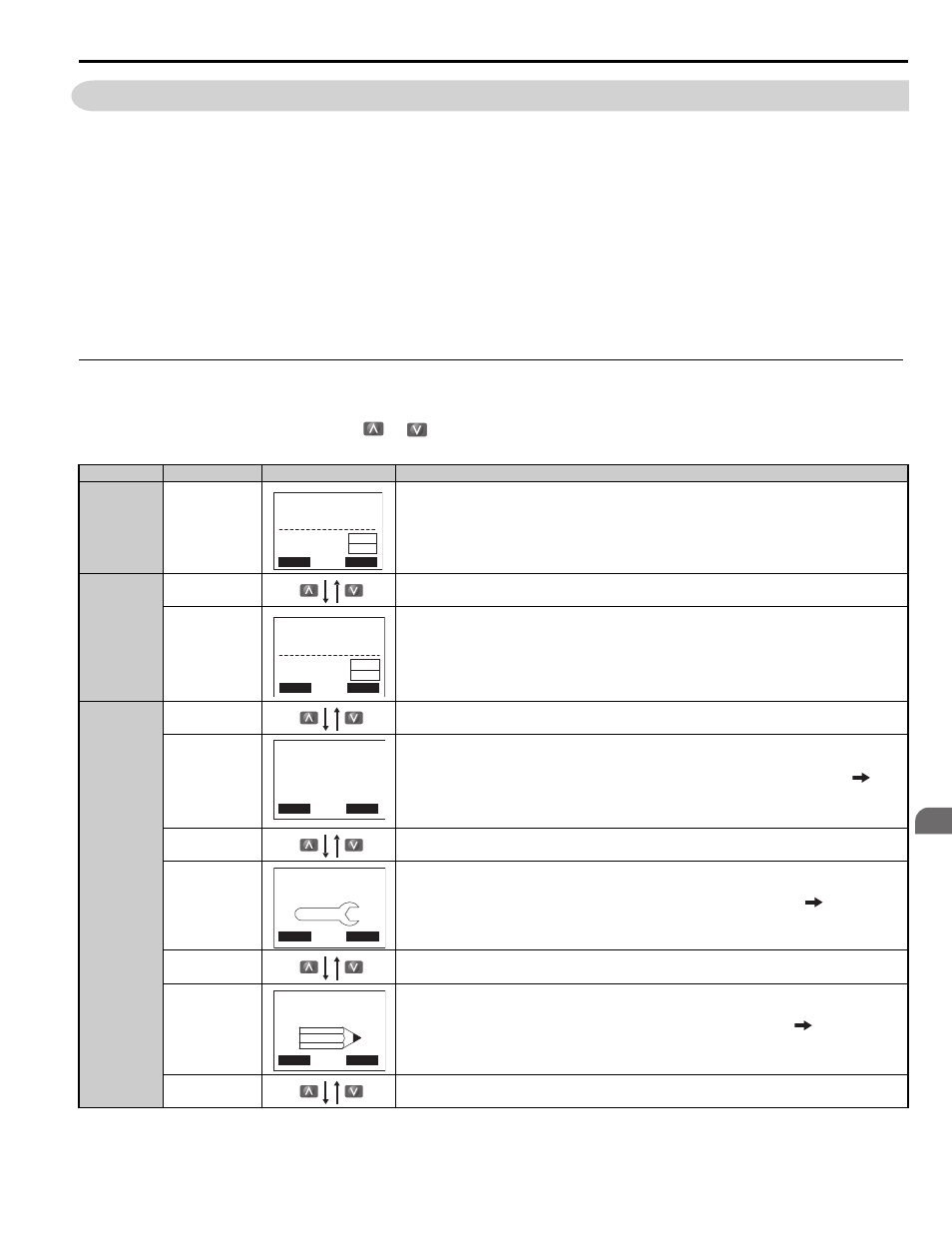

Navegación de los modos de variador y programación

El variador estará configurado para funcionar en el modo de variador cuando se energice por primera vez. Desplácese por
las distintas pantallas al utilizar las teclas

y

.

Modo

Contenidos

Pantalla del operador

Descripción

Puesta en mar-

cha

Referencia de veloci-

dad

(predeterminada)

Esta pantalla permite al usuario supervisar y cambiar la referencia de velocidad mientras el variador está en funcion-
amiento.

Consulte Modos de operación y programación en la página 97

.

Nota: El usuario puede seleccionar los datos mostrados cuando el variador se enciende primero con el parámetro o1-
02.

Modo de oper-

ación

Pantalla del monitor

Enumera los parámetros del monitor (parámetros U-) disponibles en el variador.
Presione la tecla ENTER y luego utilice las teclas Arriba, Abajo, ESC y RESET para navegar por los monitores del
variador.

Modo de pro-

gramación

Menú Verificar

Enumera todos los parámetros que fueron editados o modificados de la configuración predeterminada.

Con-

sulte Verificación de los cambios de los parámetros: Menú Verificar en la página 100

.

Grupo de configura-

ción

Una lista selecta de los parámetros necesarios para poner el variador en marcha con rapidez.

Consulte Uso del

grupo de configuración en la página 100

.

Modo de configura-

ción de parámetros

Permite que el usuario acceda a toda la configuración de los parámetros y pueda editarla.

Consulte Lista de

parámetros en la página 393

.
