1.4 Nombres de los componentes

32

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

Trifásico AC200 V 2A0106D y 2A0144D

Trifásico AC400 V 4A0056D a 4A0114D

Figura 1.6

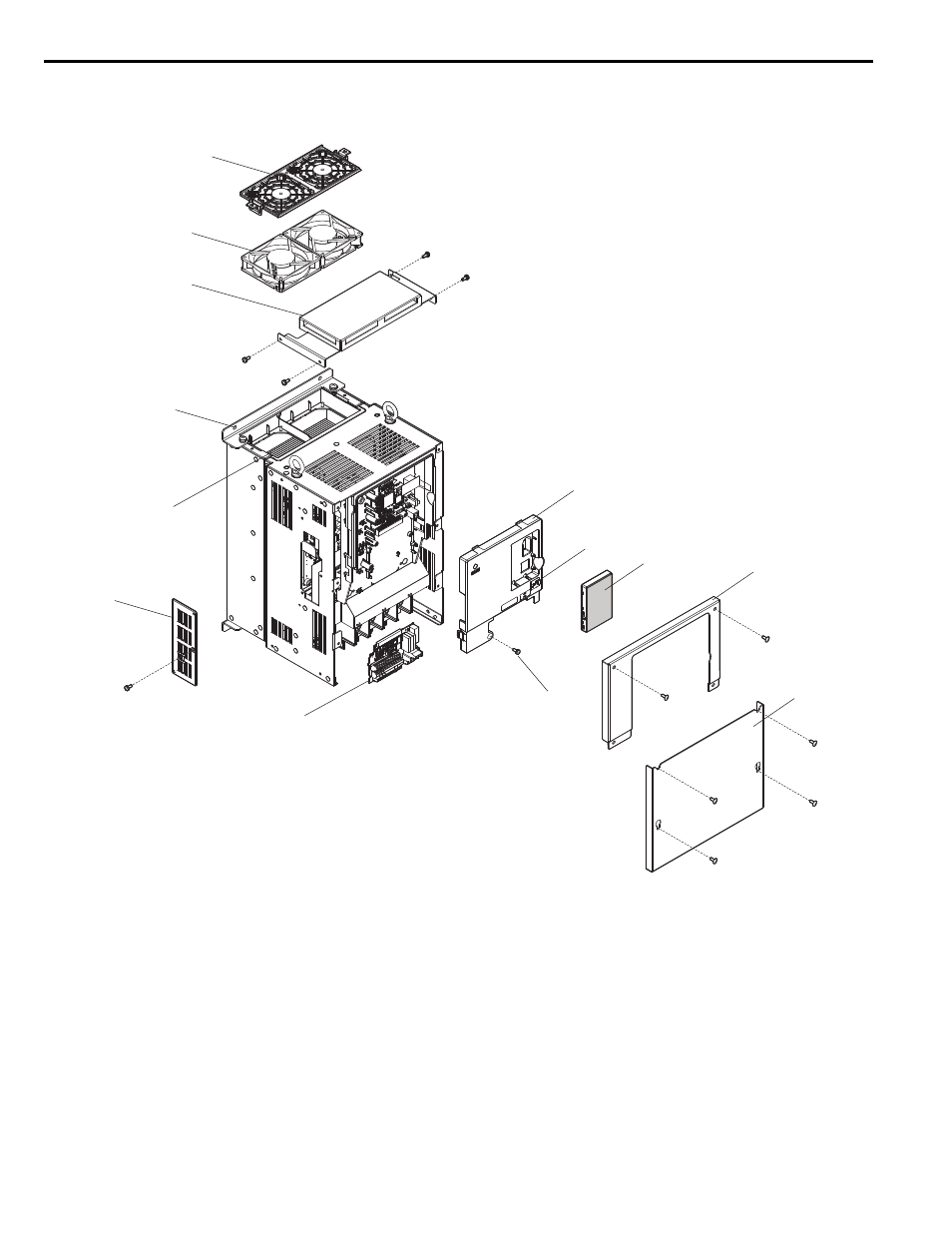

Figura 1.3 Vista despiezada el variador con cerramiento IP00 con

Cubierta protectora superior (2A0106D)

A – Protector para dedos

H – Cubierta delantera

B – Ventilador de enfriamiento

I – Puerto USB (tipo B)

C – Cubierta protectora

superior

J – Tornillo de cubierta

delantera

D – Orificio de montaje

K – Operador digital

E – Disipador de calor

L – Cubierta del variador

F – Cubierta del conector de

suministro eléctrico de 24
VCC opcional

M – Cubierta de terminales

G – Placa de terminales

A

B

C

D

E

F

G

H

I

K

J

L

M
