2.2 Instalación mecánica
42 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
■ Montaje de la cubierta protectora superior
Alinee los pequeños ganchos que sobresalen en los lados de la cubierta de protección superior con los correspondientes
agujeros de montaje en la parte superior del variador. Pellizque los ganchos hacia adentro para que se conecten con los
agujeros de montaje y fije la cubierta de protección superior de nuevo en su lugar.

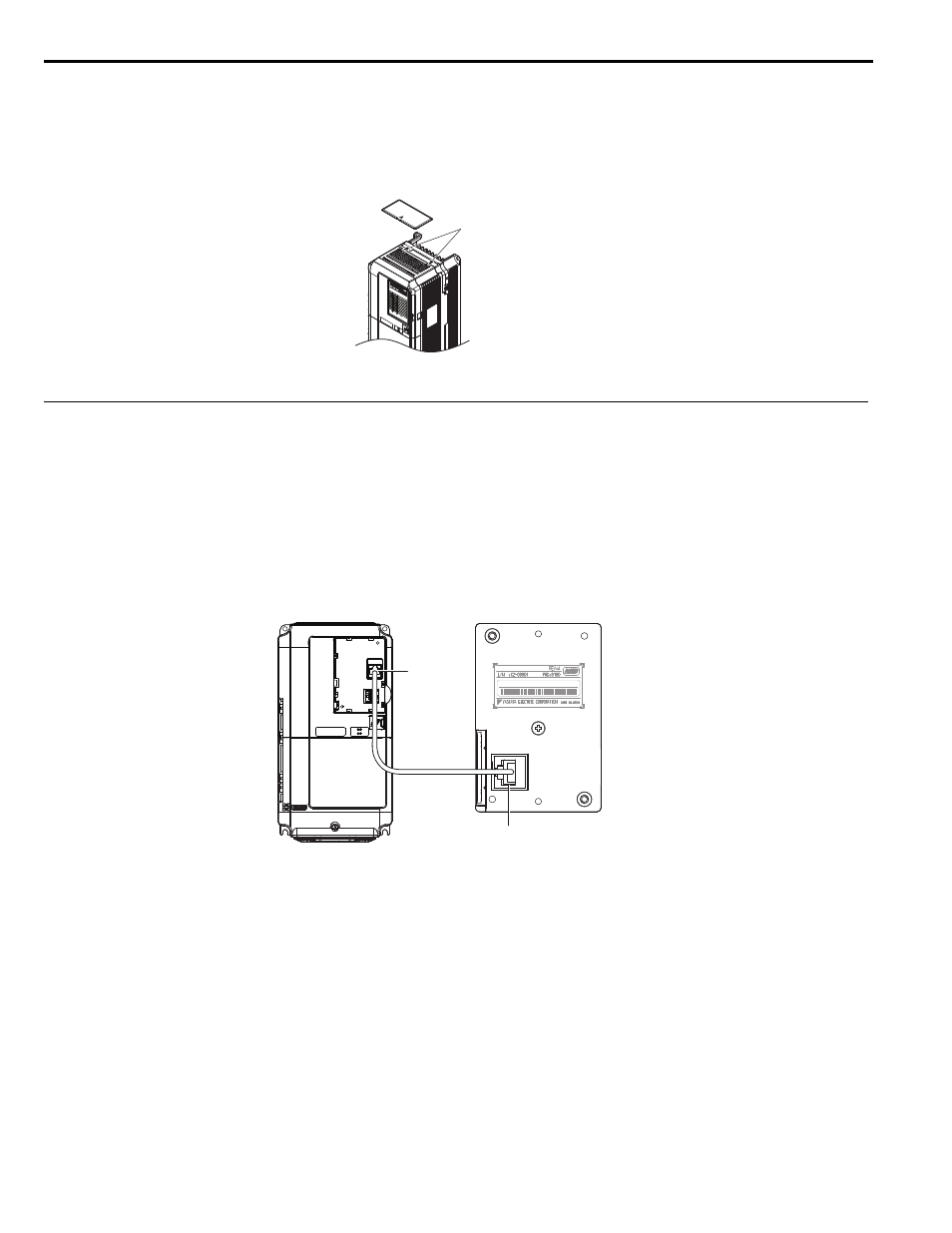

Figura 2.4
Figura 2.4 Montaje de la cubierta protectora superior
◆ Uso remoto del monitor LED
■ Funcionamiento remoto
El monitor LED montado en el variador puede ser retirado y conectado al variador mediante un cable de extensión de
hasta 3 m para facilitar la operación cuando el variador es instalado en un lugar al que no se acceder puede fácilmente.

El monitor LED también puede montarse permanentemente en lugares remotos como puertas usando un cable de
extensión y un juego de soporte de instalación (dependiendo del tipo de instalación).
Nota: Consulte Opciones del variador y Dispositivos periféricos en la página 357 para obtener información sobre los cables de
extensión y los conjuntos de soporte de instalación.
Figura 2.5
Figura 2.5 Conexión del cable de comunicación
PWR
LED MO NITO R JVOP-1 84 RUN DS1 DS2 RUN DS1 DS2 STAT US READ Y RUN ALARM( RUN ) PGO H,LT BB,H BB EF,S E
Other Fa ult
OV,UV OH, OL OC,G F,SC,P GO CPF, OFA,OF B,OFC :LIGH T :BLINK :LIG HT O FF
Orificios de montaje
de la cubierta de
protección superior
YEA_TMonly
S / N : J007XE273710001
02'(/ -923
Operador Variador
Conector del cable de comunicación
Puerto
común
