4.2 Uso del monitor LED/operador digital
92 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
◆ Operador digital JVOP-180 teclas y pantallas
Figura 4.5

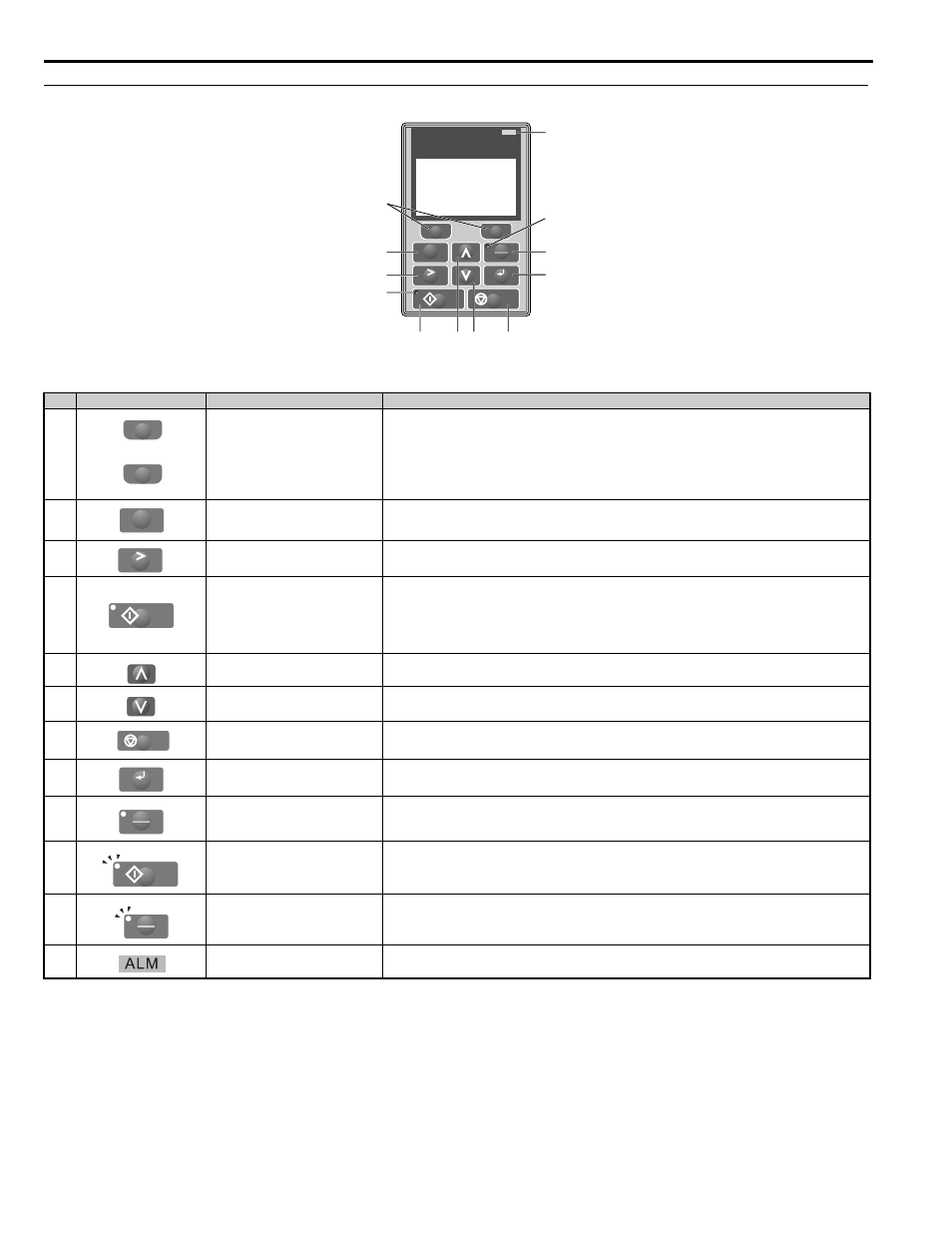

Figura 4.5 Teclas y pantalla del operador digital
N.º
<1> La tecla STOP tiene la mayor prioridad. Oprimir la tecla STOP siempre hará que el variador detenga el motor, incluso si un comando Arriba/
Abajo está activo en cualquier fuente externa de comando Arriba/Abajo. Para desactivar la prioridad de la tecla STOP, ajuste el parámetro o2-
02 en 0.
<2> La tecla LO/RE solo puede alternar entre LOCAL y REMOTE cuando el variador está detenido. De forma predeterminada, la función de la
tecla LO/RE está desactivada. A fin de permitir el uso de la tecla LO/RE para conmutar entre LOCAL y REMOTE, configure el parámetro o2-
01 en 1.
Pantalla Nombre Función
1
Tecla de función 
(F1, F2)
Las funciones asignadas a F1 y F2 varían según el menú que se muestra actualmente. El nombre de cada fun-
ción aparece en la mitad inferior del monitor.
2 Tecla ESC
• Regresa a la pantalla anterior.
• Desplaza el cursor un espacio hacia la izquierda.
• Presionar sin soltar este botón regresará a la pantalla de referencia de velocidad.
3 Tecla RESET
• Desplaza el cursor hacia la derecha.
• Restablece el variador para borrar una situación de falla.
4 Tecla RUN
Arranca el variador en el modo LOCAL.
El LED Run
• está encendido cuando el variador está operando el motor.
• destella durante la desaceleración para parar o cuando la referencia de velocidad es 0.
• destellando rápidamente, el variador es desactivado por un DI, el variador fue detenido mediante un DI de
paro rápido, o un comando Arriba/Abajo estaba activo durante el encendido.
5 Tecla de flecha hacia arriba
Desplácese hacia arriba para mostrar el elemento siguiente, seleccione los números de los parámetros y
aumente los valores de configuración.
6 Tecla de flecha hacia abajo
Desplácese hacia abajo para mostrar el elemento anterior, seleccione los números de los parámetros y dis-
minuya los valores de configuración.
7 Tecla STOP <1> Detiene el funcionamiento del variador.
8 Tecla ENTER
• Ingresa valores y configuraciones de los parámetros.
• Selecciona un elemento del menú para desplazarse entre las pantallas.
9 Tecla de selección LO/RE <2>
Conmuta el control del variador entre el operador (LOCAL) y los terminales del circuito de control
(REMOTE) para el comando Marcha y la referencia de velocidad. El LED está encendido cuando el variador
está en modo LOCAL (operación del teclado).
10 Luz RUN Está encendida mientras el variador opera el motor. Consulte la página 95 para obtener detalles.
11 Luz LO/RE
Está encendida mientras el operador permanece seleccionado para poner en marcha el variador (modo
LOCAL). Consulte la página
95 para obtener detalles.
12 Luz ALM Consulte Pantallas de LED de ALM en la página 94 .
LO
RE
F2 F1
ESC
RUN STOP
ENTER RESET
ALM DIGITAL OPERATOR JVOP-180
12
11
9
8
1
2
3
10
4 5 6 7
