3.5 Cubierta del terminal
62 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

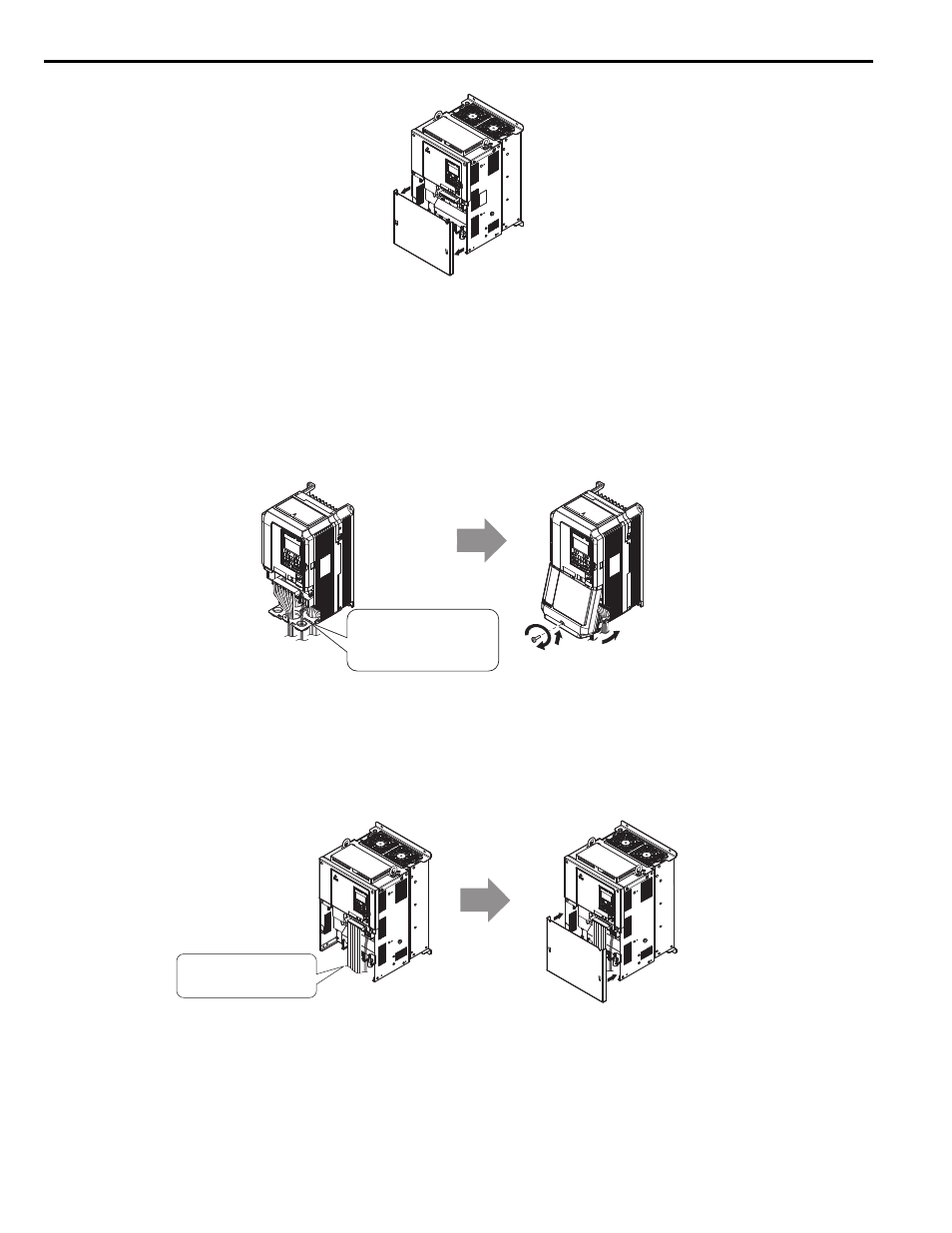

Figura 3.6
Figura 3.7 Extracción de la cubierta del terminal
■ Montaje de la cubierta del terminal
Modelos 2A0018 a 2A0094 y 4A0009 a 4A0049
Las líneas eléctricas y el cableado de señal deben pasar a través de la abertura proporcionada. Consulte Cableado del
circuito principal en la página 74 y Realizar el cableado del terminal de circuito de control en la página 78 para
obtener información detallada sobre el cableado.
Vuelva a colocar la cubierta del terminal después de completar el cableado en el variador y otros dispositivos.
Figura 3.7
Figura 3.8 Montaje de la cubierta del terminal
Modelos 2A0106 a 2A0432 y 4A0056 a 4A0260
Después del cableado de la placa de terminales y otros dispositivos, revise las conexiones y vuelva a colocar la cubierta
del terminal.
Consulte Cableado del circuito principal en la página 74 y Realizar el cableado del terminal de circuito de
control en la página 78 para obtener información detallada sobre el cableado.
Figura 3.8
Figura 3.9 Montaje de la cubierta del terminal
YEA_common
Primero, conecte el cableado de
conexión a tierra luego el circuito
principal y por último cablee el circuito
de control. Las líneas de alimentación
y el cableado de señal salen a través
de la abertura proporcionada.
YEA_common
Primero, conecte el cableado de
conexión a tierra luego el circuito
principal y por último cablee
el circuito de control.
