2.2 Instalación mecánica
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 41
In
st
al
a
ci
ón me
cán
ic
a
2
■ Espaciamiento de la instalación
La Figura 2.2 muestra la distancia de instalación requerida para mantener espacio suficiente para la corriente de aire y el
cableado.

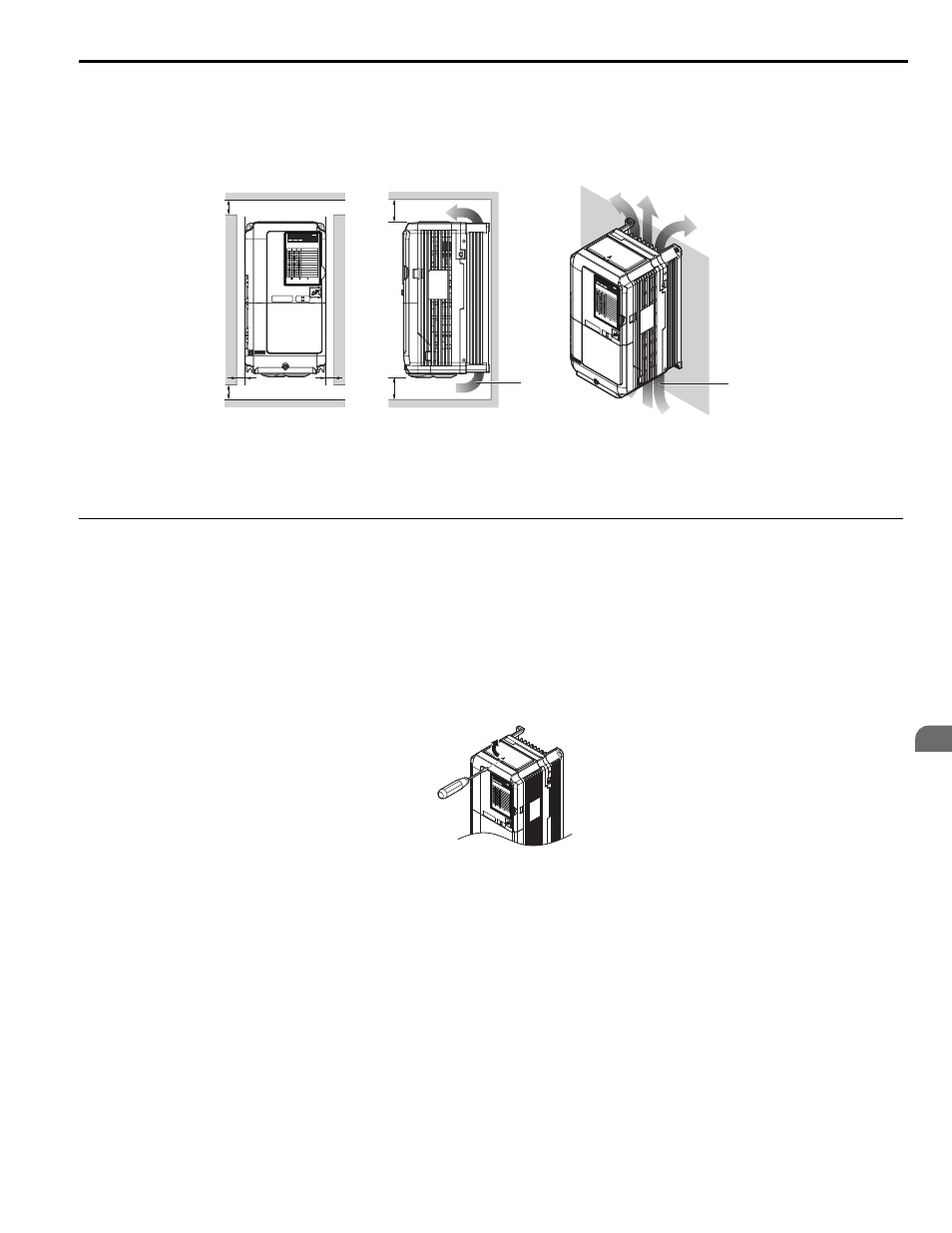

Figura 2.2
Figura 2.2 Espaciamiento correcto de la instalación
◆ Cubierta protectora superior
Los modelos de variador 2A0018 a 2A0225 y 4A0009 a 4A0188 se diseñan según las especificaciones IP00 con una
cubierta protectora superior. El variador puede operar en la temperatura ambiente de 50
C mediante la remoción de esta
cubierta de protección superior.
■ Extracción de la cubierta protectora superior
Inserte la punta de un destornillador recto en las pequeñas aberturas ubicadas en el borde frontal de la cubierta de
protección superior. Aplique presión suavemente como se muestra en la
Figura 2.3 para liberar la cubierta del variador.
Figura 2.3
Figura 2.3 Extracción de la cubierta protectora superior
A – 50 mm (1.97 in) mínimo C – 120 mm (4.72 in) mínimo
B – 30 mm (1.18 in) mínimo D – Dirección de la circulación
del aire
A
A
B B
C
C
D D
