372 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
8.5 Instalación de dispositivos periféricos
8.5 Instalación de dispositivos periféricos
Esta sección describe los pasos adecuados que deben darse y las precauciones que deben tomarse al instalar o conectar
distintos dispositivos periféricos al variador.
AVISO: Utilice una fuente de alimentación de clase 2 (UL estántar) cuando conecte a los terminales de control. Si los dispositivos
periféricos no se aplican correctamente, el rendimiento del variador puede verse disminuido debido al suministro eléctrico inadecuado.
Consulte el Artículo 725 de NEC sobre circuitos limitados de energía, señalización y control remoto de Clase 1, Clase 2 y Clase 3 para
obtener información sobre los requisitos relacionados con los suministros eléctricos de clase 2.
◆ Opciones de frenado dinámico
Una resistencia de frenado o un transistor de frenado externo combinados con una resistencia de frenado deben instalarse
con el fin de disipar la energía que se alimenta de regreso al variador durante la operación regenerativa.
AVISO: No permita que personal no calificado utilice el producto. El incumplimiento de estas instrucciones podría producir daños en el
variador o en el circuito de frenado. Revise cuidadosamente el manual de instrucciones de la resistencia de frenado cuando conecte
una opción de resistencia de frenado al variador.
Nota: El circuito de frenado debe dimensionarse adecuadamente con el fin de disipar la energía requerida para desacelerar la carga en el
tiempo deseado. Asegúrese de que el circuito de frenado puede disipar la energía en el tiempo de desaceleración establecido antes
de poner el variador en funcionamiento.
¡ADVERTENCIA! Riesgo de incendio. Los terminales de conexión de las resistencias de frenado son B1 y B2. No conecte una
resistencia de frenado directamente a ningún otro terminal. Las conexiones de cableado incorrectas pueden ocasionar la muerte o
lesiones graves a causa de incendio. El incumplimiento de estas instrucciones podría producir daños en el circuito de frenado o en el
variador.
AVISO: Conecte los circuitos de frenado al variador como se muestra en los ejemplos de cableado de entradas/salidas. Un cableado
incorrecto de los circuitos de frenado podría producir daños en el variador o equipo.
■ Instalación de resistores de frenado
¡ADVERTENCIA! Riesgo de incendio. Utilice siempre resistencias de frenado que cuenten con un contacto de relé de sobrecarga
térmica y que utilicen este contacto para apagar el variador en caso de sobrecalentamiento de la resistencia de frenado. Al conectar
las resistencias de frenado al transistor de frenado interno del variador, asegúrese de que el transistor de frenado no se sobrecarga
con el ciclo de trabajo necesario y el valor de resistencia seleccionado. El incumplimiento puede causar lesiones graves o la muerte
por fuego debido al sobrecalentamiento de las resistencias.
Utilice siempre resistencias de frenado que cuenten con un contacto de relé de sobrecarga térmica y que utilicen este
contacto para apagar el variador en caso de sobrecalentamiento de la resistencia de frenado. Al conectar las resistencias de
frenado al transistor de frenado interno del variador, asegúrese de que el transistor de frenado no se sobrecarga con el
ciclo de trabajo necesario y el valor de resistencia seleccionado.
Figura 8.13

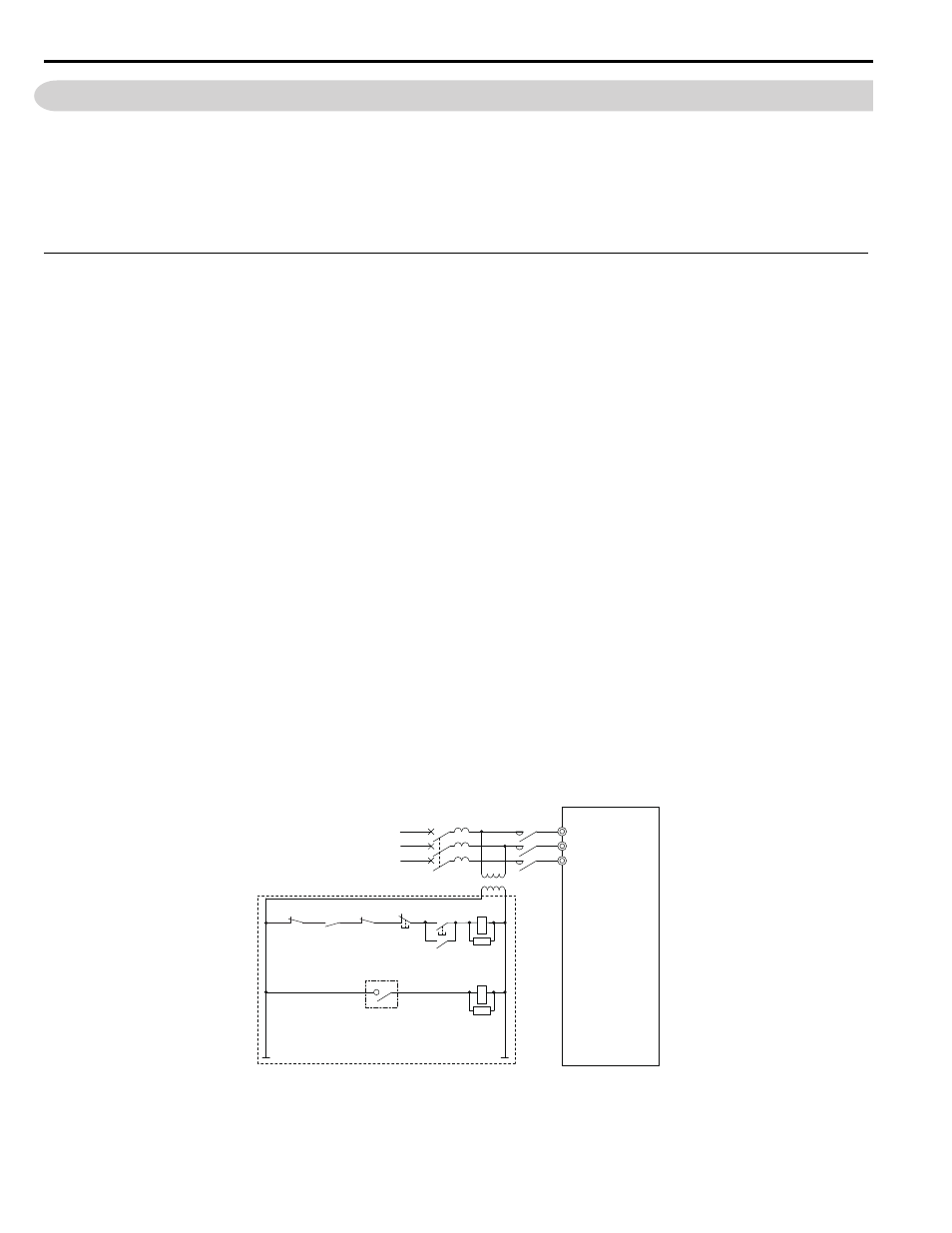

Figura 8.15 Interrupción del suministro eléctrico para protección contra sobrecalentamiento (ejemplo)
MC
R
S
T R/L1
S/L2
T/L3
SA
SA
400/200V
MC
MC
THRX
1 2
MC 2MCCB MB THRX
Variador
Disyuntor
ON
(encendido)
OFF
(apagado)
Unidad de la resistencia de frenado
(Cerrar: Sobrecalentamiento)
