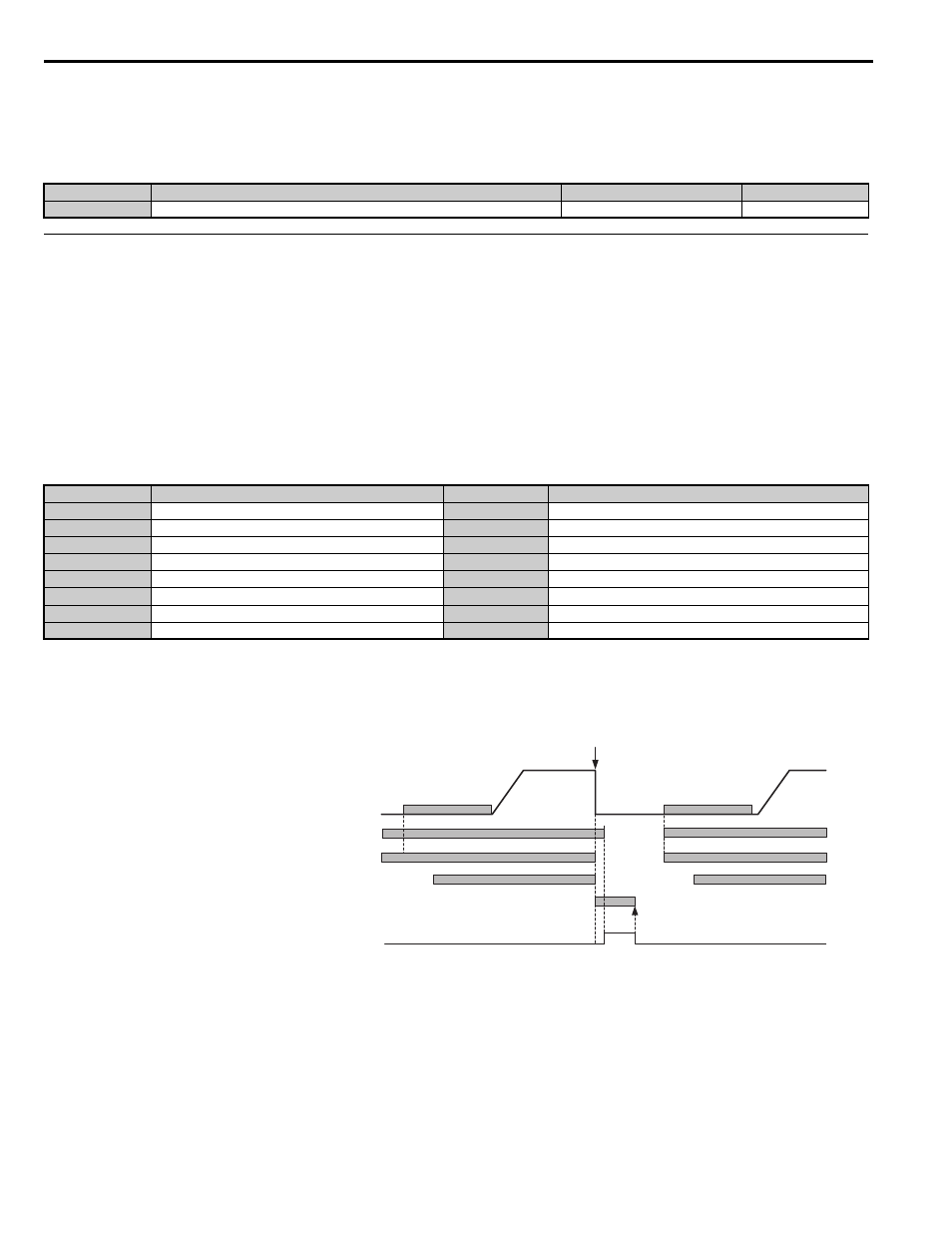

5.8 L: Funciones de protección

234

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

L4-13: Nivel de zona de puerta

Establece el nivel de velocidad para abrir la puerta del carro. Una vez que el carro desacelera a la velocidad ajustada en
L4-13, un terminal de salida multifunción fijado para "Zona de puerta alcanzada" se cerrará (H2- = 52).

L5: Restablecimiento automático de fallas

Después de que se produce una falla, el Reinicio por falla intenta reiniciar automáticamente el motor y continuar el
funcionamiento en lugar de detenerse. El inversor puede restablecer fallas automáticamente. El número máximo de
reajustes se puede seleccionar, así como el modo de funcionamiento del relé de fallas.

¡ADVERTENCIA! Peligro por movimiento repentino. No utilice la función de reset de fallas en aplicaciones de elevación. El reset de

fallas puede provocar que la máquina suelte la carga, lo cual podría ocasionar lesiones graves o la muerte.

Fallas que permiten reajuste

automático

El variador intenta reiniciarse después de que se ha producido una de las fallas enumeradas a continuación. Todas las otras
fallas necesitarán ser reiniciadas externamente.

Diagrama de tiempos de restablecimiento de fallas

El parámetro L5-01 configura el número de veces que el variador puede intentar reiniciarse después de que ocurre una las
fallas indicadas en la tabla anterior. El diagrama de tiempos siguiente ilustra cómo funciona el reinicio de fallas.

Figura 5.38

Figura 5.38 Diagrama de tiempos de restablecimiento de fallas

<1> El variador acepta una señal de restablecimiento automático una vez que se han retirado los comandos Arriba y Abajo.
<2> El software de bloqueo de base (H1- = 8, o 9) también puede utilizarse en lugar de las entras de desactivación segura.

Use el parámetro L5-06 para configurar el restablecimiento automático de fallas.

Para enviar una señal de salida durante el restablecimiento de falla, establezca uno de los terminales de salida a "Reset
habilitado" (H2- = 1E).

N.º

Nombre del parámetro

Rango de configuración

Predeterminado

L4-13

Nivel de zona de puerta

0.0 a 100.0%

0.0%

Falla

Nombre

Falla

Nombre

GF Falla

a

tierra

ov Sobretensión

del barraje de bus CC

LF

Pérdida de fase a la salida

rr

Falla del transistor de frenado

oC Sobrecorriente

UL3

Detección de bajo torque 1

oH1

Sobretemperatura del disipador de calor

UL4

Detección de bajo torque 2

oL1

Sobrecarga del motor

SE1

Error de secuencia 1

oL2

Sobrecarga del variador

SE2

Error de secuencia 2

oL3

Descubrimiento de sobretorque 1

SE3

Error de secuencia 3

oL4

Descubrimiento de sobretorque 2

Comando Arriba o Abajo

Inyección CC/

Bloqueo de Posición

Entradas de Desactivación Segura (H1-HC, H2-HC)

<2>

Control de Freno (H2-

= 50)

Inyección CC/

Bloqueo de Posición

Falla (H2-

= E)

Falla

Restablecimiento Automático

<1>

Velocidad de Salida
