7.4 Ventiladores de enfriamiento del variador y ventiladores de circulación
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 345
In
s
p
ec
ci
ón pe
ri
ód
ic
a y
mant
enimie
nto
7
■ Instalación del ventilador de refrigeración
Invierta el procedimiento que se describió anteriormente para volver a instalar el ventilador de refrigeración.

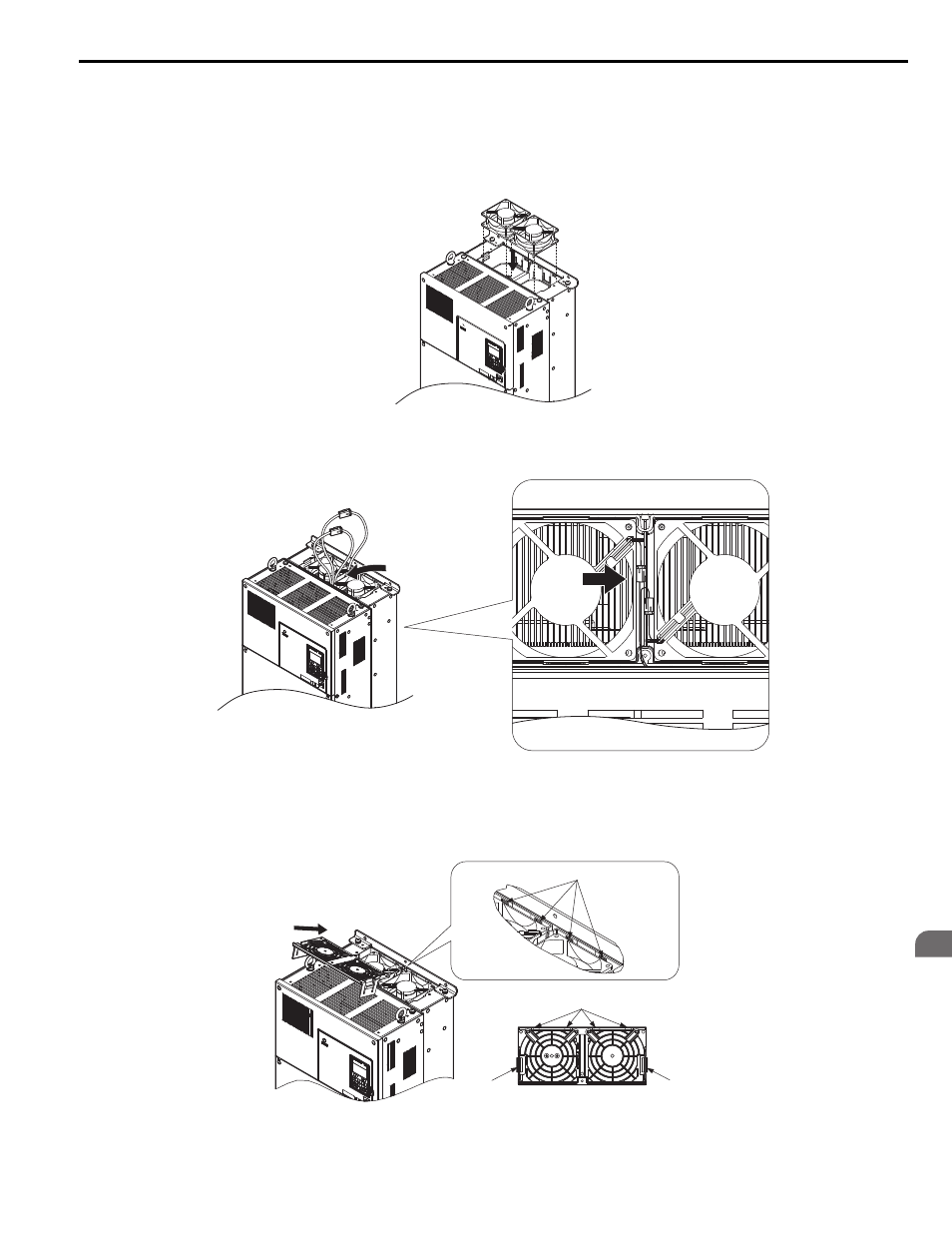

1. Instale el ventilador de repuesto en el variador. Alinee las clavijas como se muestra en la Figura 7.15 .
Figura 7.15
Figura 7.15 Instalación del ventilador de enfriamiento: 4A0094, 4A0114
2. Conecte correctamente las líneas del suministro de energía del ventilador y luego vuelva a colocar los
conectores del suministro eléctrico y los cables en el alojamiento del variador.
Figura 7.16
Figura 7.16 Conectores del suministro de energía del ventilador de refrigeración: 4A0094, 4A0114
3. Coloque la cubierta del ventilador en ángulo como se muestra en la Figura 7.15 e inserte las lengüetas del
conector en los agujeros correspondientes en el variador.
Figura 7.17
Figura 7.17 Montaje de la cubierta del ventilador: 4A0094, 4A0114
A – Parte trasera B – Parte delantera
YEA_TM
only
A
B
YEA_TMonl
y
Parte delantera del variador
Parte trasera del variador
Gancho
Protector para dedos
Gancho
Cuatro lengüetas
Orificios para las lengüetas del conector.
